инструкция по эксплуатации станка JET серии ZH
14

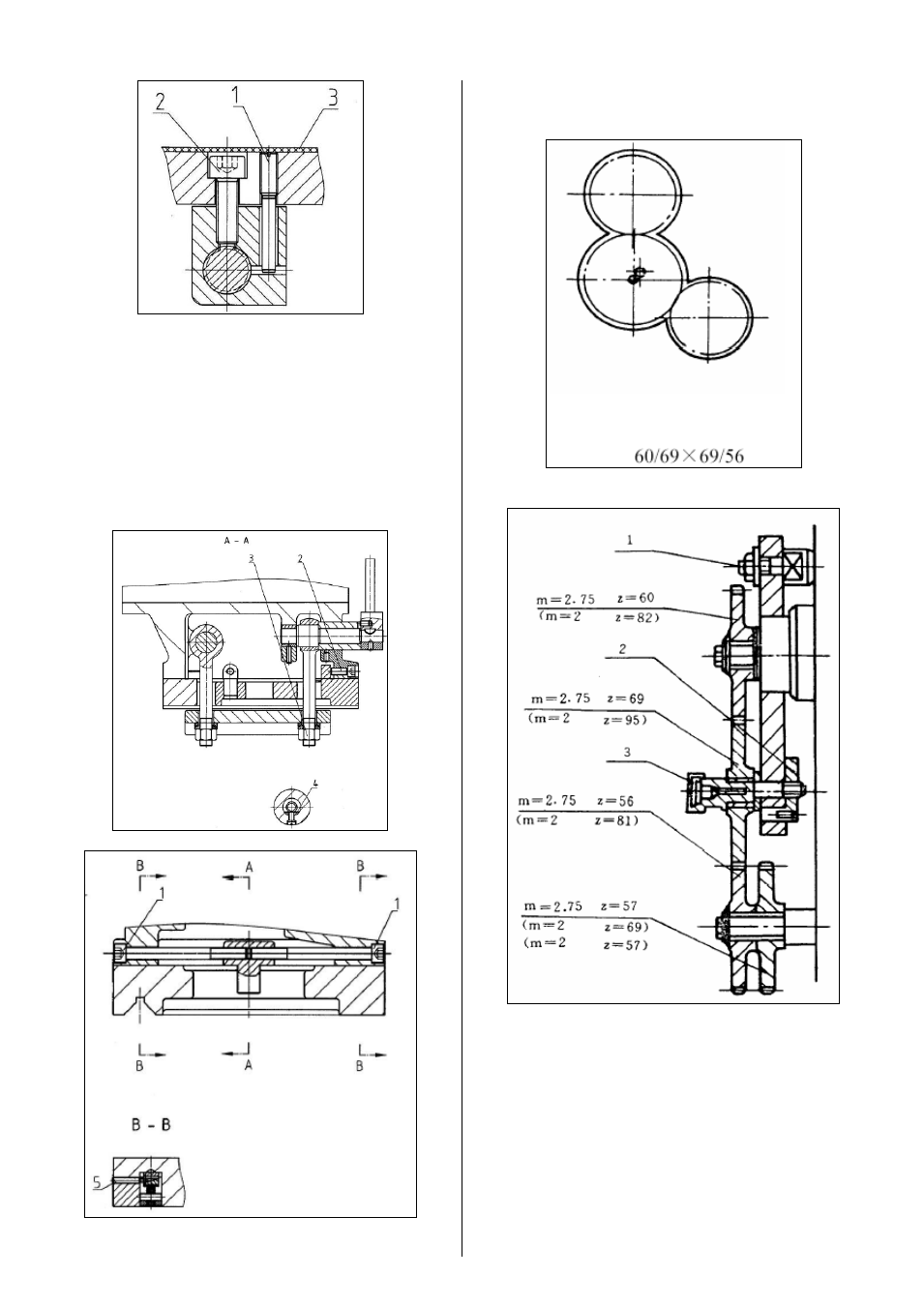

Рис.22
Направляющие типа «ласточкин хвост» на
поперечном и верхнем суппорте регулируют-
ся при помощи клиновых планок.
Задняя бабка:
Для межцентровой обточки конусов удлинен-
ной формы возможно поперечное перемеще-
ние задней бабки.
Ослабьте установочные винты (2, Рис.23).
Отрегулируйте поперечное перемещение при
помощи винта (1, Рис.24).
Рис.23
Рис.24
Гитара сменных шестерен:
Для нарезания большинства видов резьбы
используется стандартная регулировка
(Рис.25, 26).
Рис.25
Рис.26
Смена шестерен необходима только для на-
резания дюймовой резьбы 19 TPI и 11 1/2 TPI
(Рис.27, 28).
