инструкция по эксплуатации станка JET серии ZH
13

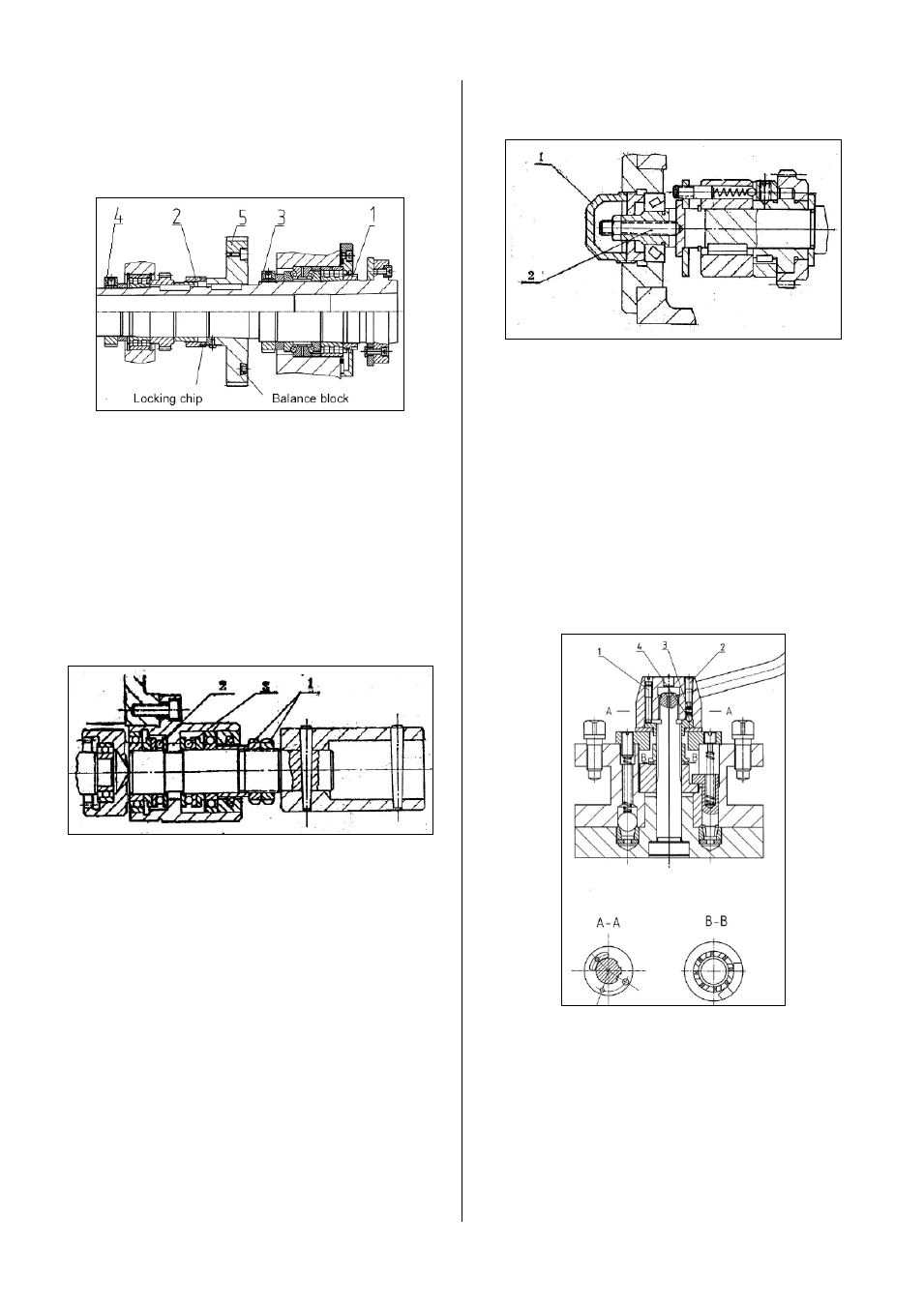

Ослабьте установочную гайку (1, Рис.18),
снимите стопорную шайбу ослабьте устано-
вочную гайку (2).
Отрегулируйте зазор в подшипнике при по-
мощи установочных гаек (3 и 4). После регу-
лировки затяните все установочные гайки.
Рис.18
После регулировки проверьте вращение
шпинделя.
Запустите станок на холостом ходу с макс.
числом оборотов вращения. Температура
должна оставаться ниже 70°C.
Механизм подачи:
Механизм подачи сконструирован таким об-
разом, что большинство видов резьбы можно
нарезать без смены шестерен.
Ходовой винт:
Осевой зазор ходового винта можно отрегу-
лировать при помощи гайки (1, Рис.19).
Рис. 19
Фартук суппорта:
Мощность идет от вала подачи к фартуку
суппорта, через регулируемую предохрани-
тельную муфту к червячному валу и через
переключающую муфту к продольной или
поперечной подаче.
Для работы функции быстрого перемещения
червячный вал оснащен муфтой свободного
хода.
При отключении функции быстрого переме-
щения автоматически переключается нор-
мальный режим подачи.
Регулируемая предохранительная муфта
подачи:
Для регулировки предохранительной муфты
снимите крышку корпуса (1, Рис.20).
Ослабьте контргайку и установите крутящий
момент провертывания на винте (2).
Не блокируйте сцепление, иначе защитная
функция не сработает и станок может быть
поврежден.
Рис.20
Четырехпозиционный резцедержатель:
При ослаблении зажимной рукоятки позицио-
нирующий штифт поднимается и можно отре-
гулировать положение резцедержателя.
Если при смене инструмента резцедержа-
тель не входит в зацепление необходимым
образом, отрегулируйте положение силу на-
тяжения пружины фиксатора (2, Рис.21).
Если резцедержатель слишком сильно от-
клоняется, отрегулируйте винт.
Чтобы снять резцедержатель, открутите вин-
ты 1 и 2, а также снимите пружины 3 и 4.
Теперь можно снять зажимную рукоятку и
резцедержатель.
Рис. 21
Поперечный суппорт:
Для устранения осевого зазора поперечного
суппорта:
-
снимите защитный кожух (3, Рис.22).
-
ослабьте установочный винт (1) ходовой
гайки поперечного суппорта.
-
затяните винт с внутренним шестигранни-
ком (2) до упора.
-
снова зафиксируйте установочный винт.
-
снова установите защитный кожух.
