Инструкция по эксплуатации Jet Tools GH-20xxZH
Страница 15
инструкция по эксплуатации станка JET серии ZH
15
Рис.27
Рис.28
8.
Контроль и техническое обслуживание
Общие указания
Перед работами по техническому обслу-
живанию и очистке станок должен быть
предохранен от непроизвольного вклю-
чения.
Вытащите сетевой штекер и нажмите
кнопку аварийного выключения!
Производите очистку станка через равномер-
ные отрезки времени.
Немедленно заменяйте поврежденные за-
щитные устройства.
Подключение и ремонт электрического обо-
рудования разрешается проводить только
квалифицированным электрикам.
Учитывайте, что приводные ремни (плоские,
клиновые, поликлиновые), используемые в
конструкции станка, относятся к деталям бы-
строизнашивающимся, требуют контроля из-
носа и натяжения и периодической замены.
Гарантия на такие детали не распространя-
ется. Защитные кожуха, отдельные детали из
пластика и алюминия, используемые в конст-
рукции станка, выполняют предохранитель-
ные функции. Замене по гарантии такие де-
тали не подлежат.
8.1
Смазка станка

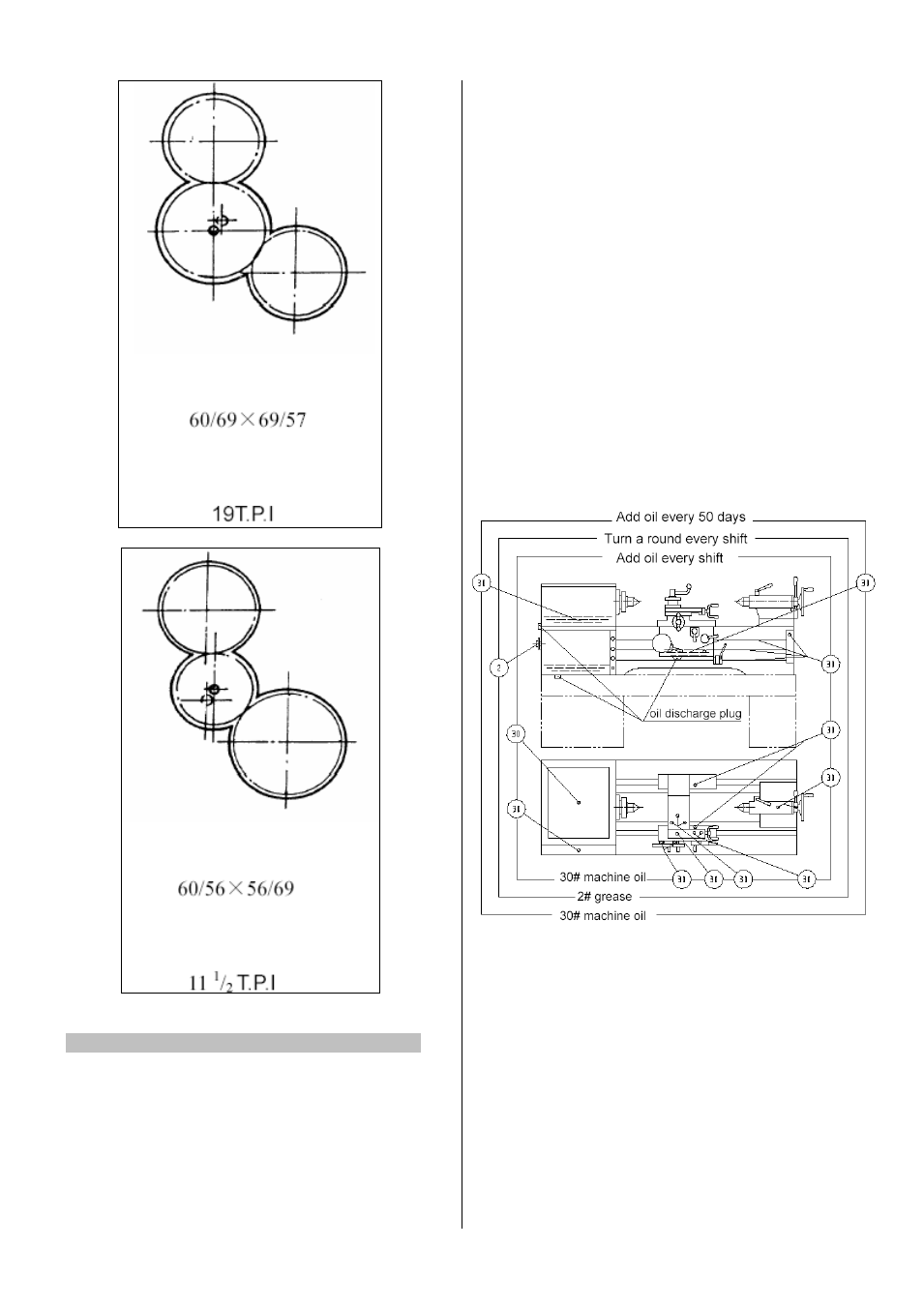

Соблюдайте график смазки (Рис.29).
Все подвижные части станка должны хорошо
смазываться.
Рис.29
9.2
Смазка передней бабки
Смазочный насос (Рис.30) приводится в дви-
жение при помощи ременного шкива.
Масло через фильтр засасывается из масля-
ной ванны и смазывает шестерни, муфты и
подшипники передней бабки (Рис.31).
Работу смазочного насоса можно контроли-
ровать через смотровое окошко, располо-
женное вверху на передней бабке.
За уровнем масла можно следить при помо-
щи глазка (у моделей GH-26xxZH глазок на-
ходится на задней стенке станка)
