Инструкция по эксплуатации Jet Tools GH-20xxZH
Страница 16
инструкция по эксплуатации станка JET серии ZH
16

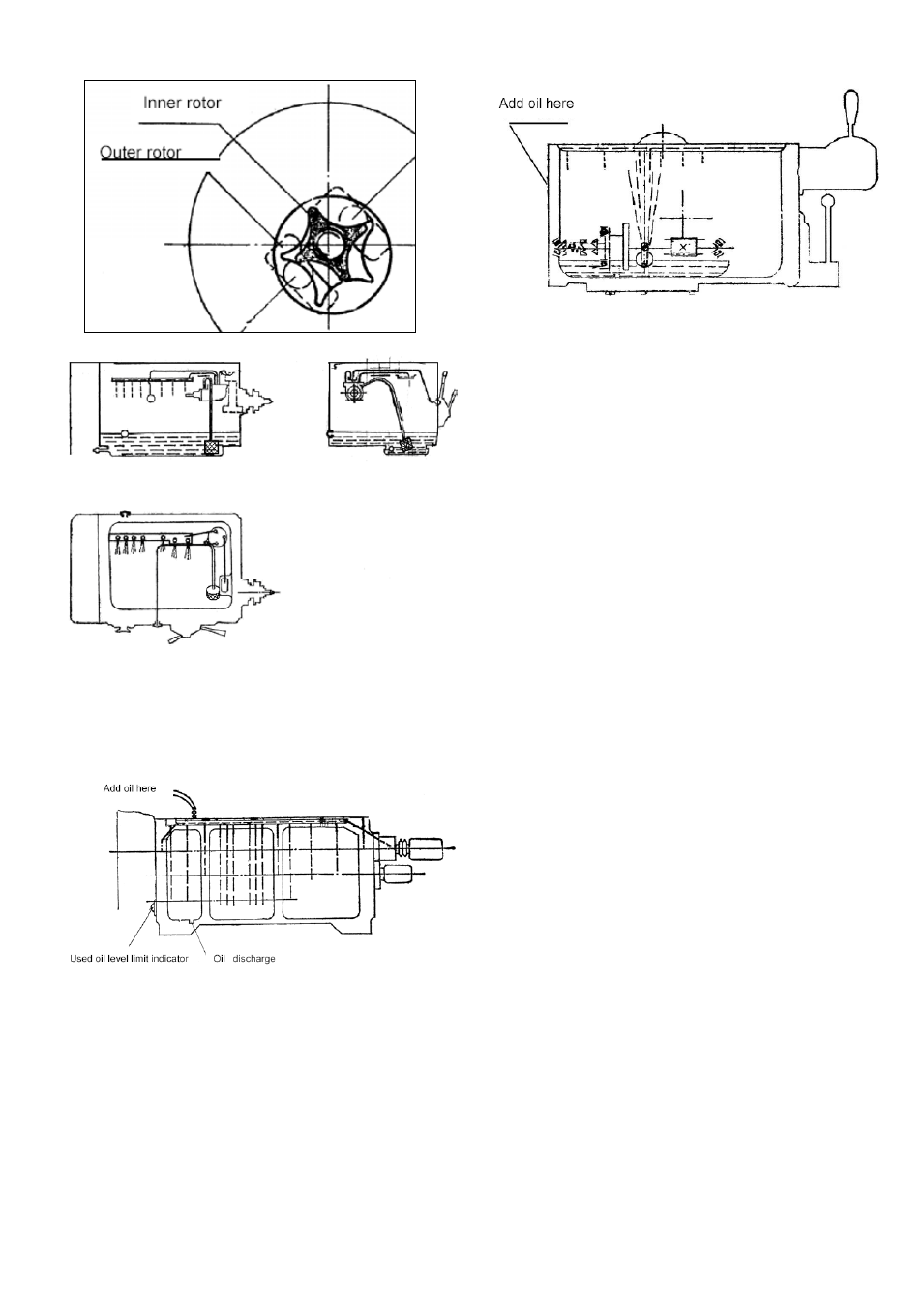

Рис.30
Рис.31
Смазка механизма подачи:
Уровень масла контролируется при помощи
индикатора уровня масла слева на механиз-
ме подачи.
Рис.32
Смазка фартука суппорта:
Уровень масла должен соответствовать мет-
ке на индикаторе уровня масла
Открутите резьбовую пробку и долейте мас-
ло при помощи масленки.
Рис.33
Ходовой винт и вал подачи смазываются ав-
томатически через выходящий из масляной
ванны разбрызгиватель.
Смазка направляющих станины:
Направляющие станины смазываются при
помощи централизованной системы смазки
(в зависимости от интенсивности эксплуата-
ции станка, направляющие необходимо сма-
зывать несколько раз в день).
Смазка поперечного и верхнего суппорта:
Направляющие поперечного и верхнего суп-
порта смазываются так же, как шпиндель
верхнего и поперечного суппорта, при помо-
щи масленки.
Смазка резцедержателя, задней бабки:
4-
позиционный резцедержатель и пиноль
задней бабки смазываются при помощи мас-
ленки.
Смазка сменных шестерен:
Опорные втулки сменных шестерен смазы-
ваются при помощи смазочного шприца.
Зубья сменных шестерен смазываются кон-
систентной смазкой.
Смазка зубчатой рейки:
Смажьте зубья консистентной смазкой.
8
.2 Ежегодная смазка
Передняя бабка
Замена масла (….15 литров).
DIN 51517-2 CL ISO VG32
(
например, BP Energol HLP32, Castrol Hyspin
AWS 32, Mobil DTE Oil Light,
ИГП-18, И-20A).
Уровень масла должен соответствовать мет-
ке на индикаторе уровня масла.
Долив масла осуществляется через резьбо-
вую пробку на передней бабке под резино-
вым ковриком.
Замените масло первый раз через месяц ра-
боты.
Открутите резьбовую пробку.
Очистите от металлической пыли.
Долейте масло.
Теперь меняйте масло ежегодно (через каж-
дые 700 рабочих часов).
Механизм подачи:
Замена гидравлического масла (2 литра).
DIN 51517-2 CL ISO VG 32
