Управление подачей – функция уско-
ренного перемещения
Перестановка рукоятки подачи:
-
влево / вправо для выбора продольной по-
дачи
-
вверх / вниз для выбора поперечной подачи
Чтобы ускорить подачу, нажмите зеленую
кнопку быстрого перемещения на регулиро-
вочной рукоятке.
При использовании функции ускоренного пе-
ремещения для продольной подачи маховик
фартука суппорта не работает.
Указание по технике безопасности:
При использовании функции ускоренного пе-
ремещения для поперечной подачи маховик
необходимо опустить (вытащить) маховик и
ручку.
5.6.
Нарезание резьбы
Резьба нарезается за несколько проходов с
помощью резьбового резца.
Радиальная подача на глубину должна в ка-
ждом случае составлять примерно 0,2 мм,
для последнего чистового прохода еще
меньше.
Установите рычаг выбора механизма передачи
(1, 20, 22, 23
Рис.5) в желаемое положение
Указание:
Крупная резьба нарезается только при низ-
ком числе оборотов вращения.
А) Нарезание метрической и дюймовой
резьбы:
Закройте гаечный замок (15, Рис.6). Во время
нарезания резьбы гаечный замок остается
закрытым.
-
Включите станок с маленьким числом обо-
ротов.
-
В конце резки остановите мотор и, одно-
временно перемещением поперечного суп-
порта отведите резьбовой резец от заготовки
(учитывайте холостой ход резца: останавли-
вайте мотор своевременно).
-
Включите мотор в противоположном на-
правлении, пока резец снова не достигнет
своего исходного положения.
Повторяйте эти рабочие операции до полной
готовности резьбы.
В) Нарезание метрических шагов одноза-
ходной резьбы с помощью лимба:
Большинство метрических шагов однозаход-
ной резьбы могут быть нарезаны с помощью
лимба.
Здесь можно после каждого рабочего прохо-
да открывать гаечный замок ходового винта и
возвращать продольный суппорт в исходное
положение с помощью маховика.
Гаечный замок ходового винта разрешается
закрывать только на соответствующих рисках
шкалы лимба.
5
.7. Сверление
Для крепления спиральных и центровочных
сверл требуется самоцентрирующийся свер-
лильный патрон (опция) с конусной оправкой
МК-5.
Рекомендации для выбора числа оборотов
возьмите из раздела 5.4.
Чтобы вынуть сверлильный патрон, полно-
стью закрутите пиноль задней бабки.
6.
Работы по наладке и регулировке
Общие указания
Перед работами по наладке и регулировке
станок должен быть предохранен от не-
произвольного включения.
Вытащите сетевой штекер и нажмите вы-
ключатель аварийного отключения!
6
.1 Обточка между центрами
Наденьте хомут на заготовку.
Зажмите заготовку в центрах.
Вращение передается на хомут поводком
планшайбы (Рис.12).

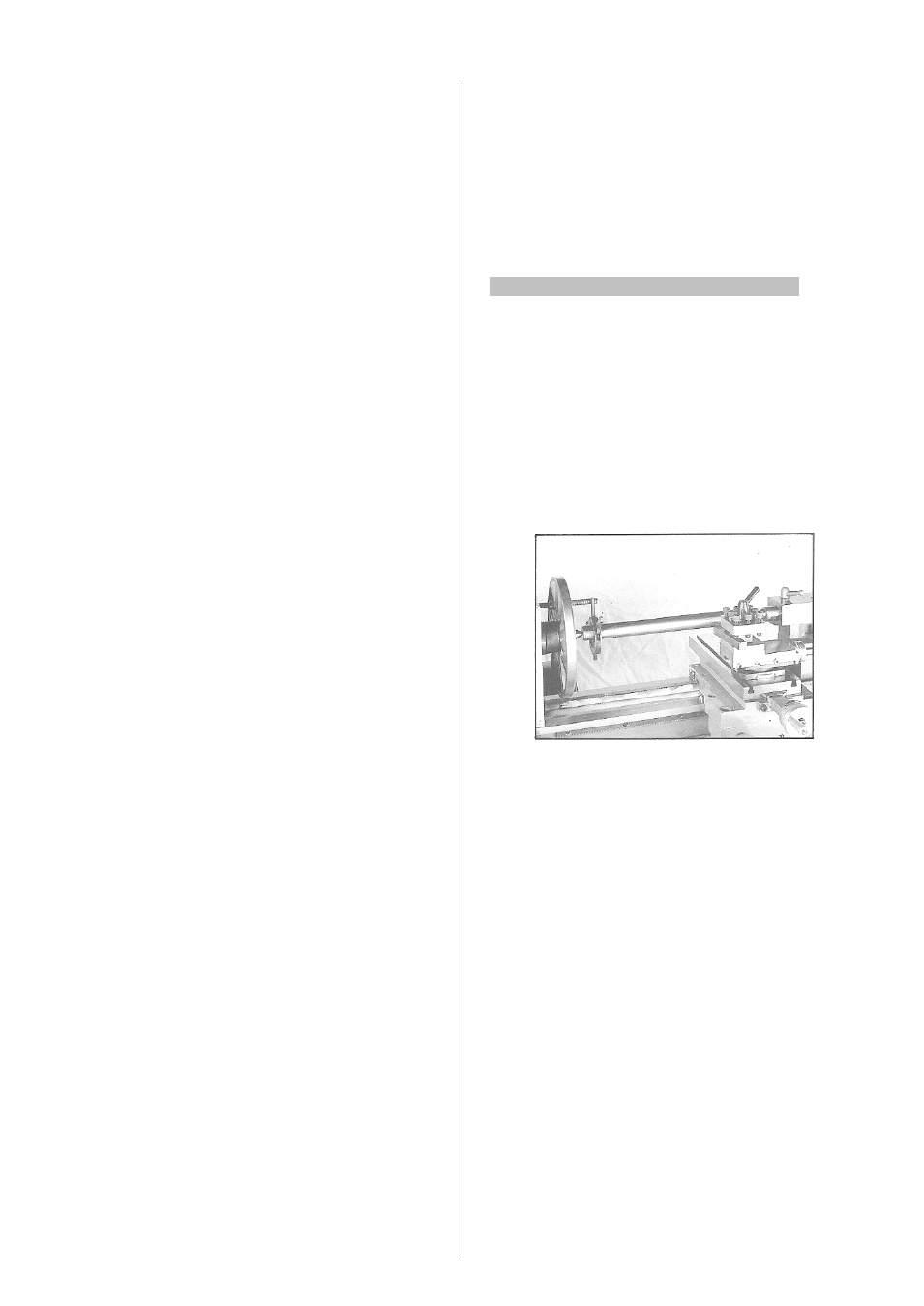

Рис.12
6
.2 Обточка конуса с помощью задней бабки
До угла в 5° длинные конусы могут быть вы-
точены посредством поперечного перемеще-
ния задней бабки (макс. +/- 15 мм).
Для перестановки задней бабки ослабьте
крепежный винт.
Выкрутите установочный винт на передней
стороне, а на задней стороне, соответствен-
но, подтянуть.
Снова затянуть регулировочные винты и кре-
пежный винт задней бабки.
Заготовка должна быть зафиксирована меж-
ду центрами. Вращение передается через
хомут и планшайбу.
После окончания работ по обточке конуса
задняя бабка снова устанавливается в свое
первоначальное положение.
Проведите пробную проточку и отрегулируй-
те станок так, чтобы снова восстановить со-
осность центров.
