инструкция по эксплуатации станка JET серии ZH
5
3

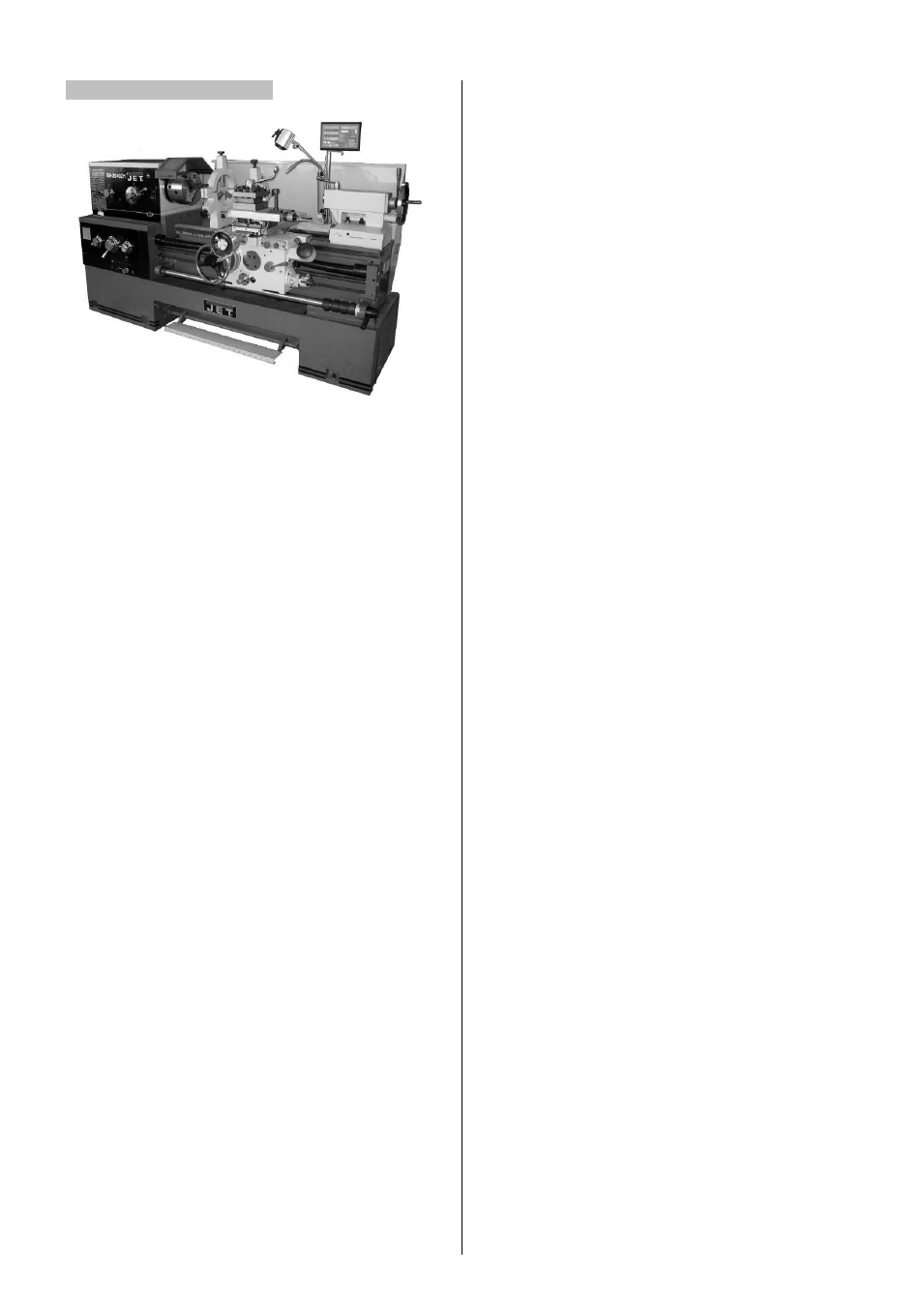

. Спецификация станка
3
.1 Технические характеристики
GH-2040 / 2060 / 2080 / 20120 ZH:
Диаметр обточки:
над станиной ........................................... 500 мм
над съемным мостиком ......................... 720 мм
над суппортом ......................................... 310 мм
Длина съемного мостика ........................ 240 мм
Расстояние между центрами ............................
.............................. 1015 / 1525 / 2030 / 3050
мм
Частота вращения, 24 ................ 9-1600 об/мин
Конус шпинделя ......................................... MK-7
Шпиндель Camlock .................. D1-8 (DIN55029)
Проходное отверстие шпинделя .......... ∅80 мм
Продольная подача ............... 0,063–6,43 мм/об
Поперечная подача ............... 0,027–2,73 мм/об
Метрическая резьба, 46 ................ 1–224 мм/об
Дюймовая резьба, 46...................... 28 – 1/8 TPI
Модульная резьба, 42 .................. 0,5 – 112 MP
Питчевая резьба, 45 ........................... 56 – 4 DP
Макс. размер резца ......................... 25 x 25 мм
Ход поперечного суппорта ..................... 310 мм
Ход верхнего суппорта ........................... 145 мм
Ускор. перемещ. прод. суппорта ........ 4,5 м/мин
Ускор. перемещ. попер. суппорта ...... 2,0 м/мин
Пиноль задней бабки ................................ MK-5
Ход пиноли задней бабки ....................... 150 мм
Диаметр неподвижного люнета. .... 50 – 210 мм
Диаметр подвижного люнета ......... 20 – 110 мм
Расстояние между направляющими ...... 405 мм
Шаг ходового винта .................................. 12 мм
Выходная мощность ................ 7,5 кВт/S
1
100%
Потребляемая мощность ........ 12,0 кВт/S
6
40%
Габаритные размеры (ДxШxВ) ..........................
........... 2480 / 2980 / 3480 / 4500x1280x1410
мм
Масса ..................... 2750 / 3000 / 3250 / 4000 кг
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомле-
ния потребителя.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.
Станок предназначен для эксплуатации в за-
крытых помещениях с температурой от 10 до
35⁰
С и относительной влажностью не более
80%.
Во избежание преждевременного выхода
электродвигателя станка из строя и увеличе-
ния ресурса его работы необходимо: регу-
лярно очищать электродвигатель от стружки
и пыли; контролировать надежность контак-
тов присоединенных силовых кабелей; кон-
тролировать соответствие сечения силового
или удлинительного кабеля.
В технических характеристиках станков ука-
заны предельные значения зон обработки,
для оптимального подбора оборудования и
увеличения сроков эксплуатации выбирайте
станки с запасом.
Обслуживающий персонал должен иметь
соответствующий допуск на эксплуата-
цию и проведение работ на оборудовании
оснащенного электродвигателем напря-
жением питания 380В, 50Гц.
3
.2 Уровень шума
Уровень звукового давления
(согласно стандарту EN 11202):
Холостой ход при максимальных оборотах
вращения …………………………82,4 дБ(A)
Приведенные значения относятся к уровню
испускания шума и не являются необходи-
мым уровнем для безопасной работы.
Они должны дать возможность пользователю
станка лучше оценить подтверждение опас-
ности и возможные риски
3.3.
Стандартная комплектация
GH-2040 / 2060 / 2080 / 20120 ZH
3-
х кулачковый патрон 250 мм с прямы-
ми/обратными кулачками
4-
х кулачковый патрон Ø320 мм
Планшайба Ø400 мм
4-
х позиционный резцедержатель с фиксатором
Вращающийся центр МК-5
Упорный центр MK-5
Подвижный люнет
Неподвижный люнет
Поддон для сбора стружки
Задняя защитная стенка
Защита патрона с концевым выключателем
Ножной тормоз с концевым выключателем
Система подвода СОЖ
Галогенная лампа местного освещения
Указатель резьбы
Вал управления с 5 регулируемыми кулачка-
ми (выключение продольной подачи)
