Страница 9
инструкция по эксплуатации станка JET серии ZX
9
Поперечная подача – вытянуть и повер-
нуть вверх
F
….Регулировка муфты подачи
G
….Рукоятка муфты подачи
H
….Маховик поперечного суппорта
J
….Маховик верхнего суппорта
К….Зажимной рычаг 4-хпозиционного резце-
держателя

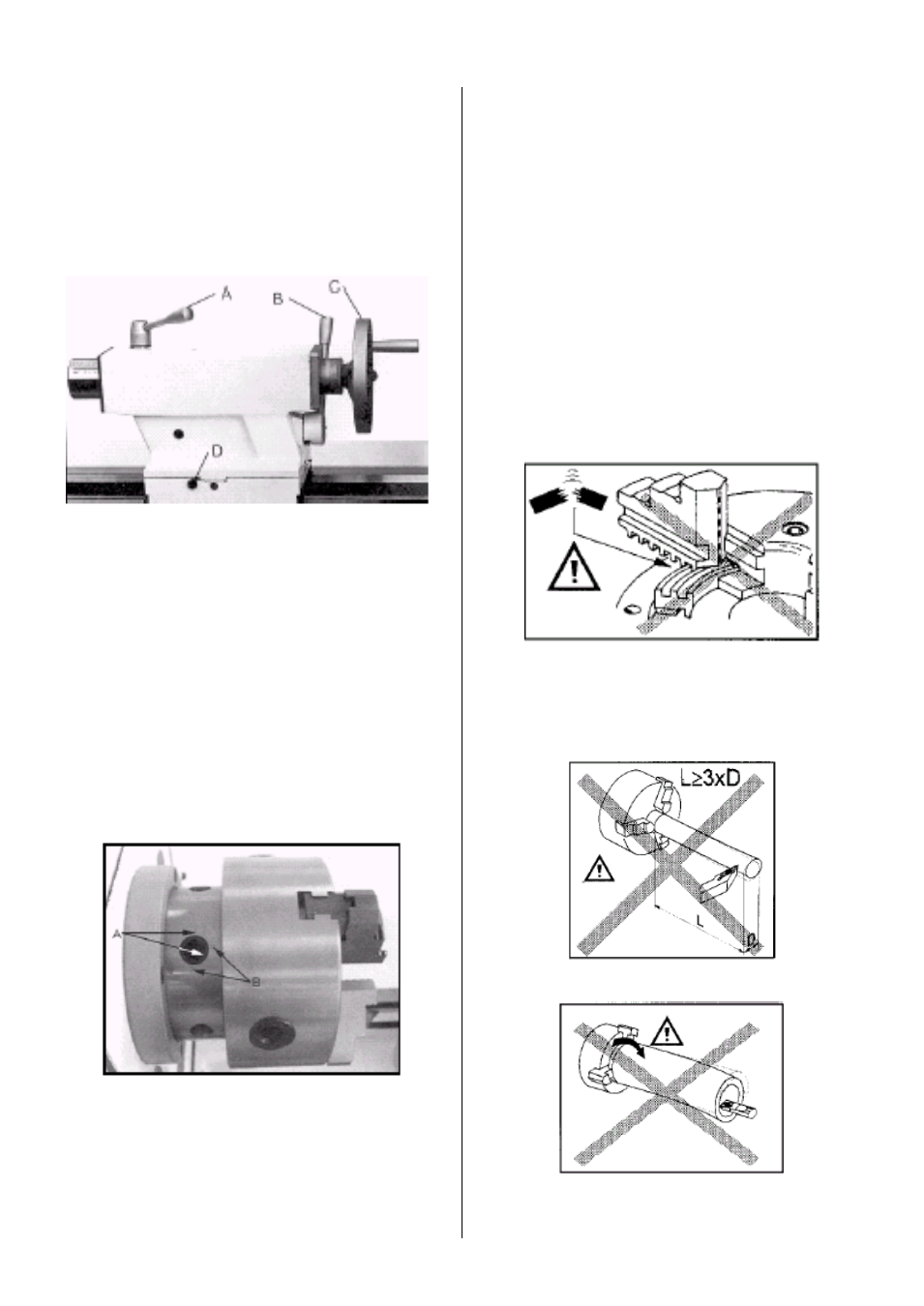

Рис.8
А….Зажимной рычаг пиноли задней бабки
В….Зажимной рычаг задней бабки
С….Маховик пиноли задней бабки
D
….Поперечное перемещение задней бабки
5
.2 Зажим заготовок
Демонтаж 3-х кулачкового патрона:
Закройте направляющие станины станка пе-
ред демонтажем патрона с помощью дере-
вянной доски.
Удерживайте патрон, пока Вы ослабляете 3
кулачковых затвора зажимного эксцентрика
посредством вращения на 1 / 4 оборота про-
тив часовой стрелки.
Установите метки (А, рис.9) относительно
друг друга.
.
Рис.9
Осторожно снимите зажимное приспособление.
Очистите все контактирующие поверхности.
Монтаж зажимных приспособлений:
Вставьте зажимное приспособление рукой
напротив переднего конца шпинделя.
Зажмите кулачковый затвор зажимного экс-
центрика вращением по часовой стрелке.
Метка зажимного эксцентрика (А) должна на-
ходиться между 2-мя метками (В).
Если это не получается, то необходимо вкру-
тить или выкрутить на один оборот винты
кулачковых затворов.
Сильно затянуть кулачковый затвор зажимно-
го эксцентрика.
Внимание:
Ограничение числа оборотов вращения за-
жимного приспособления не должно превы-
шаться.
Зубья кулачков и спираль зубчатого обода
должны всегда находиться в полном зацеп-
лении.
Выступающие зажимные кулачки могут сло-
маться и при работе разлететься (Рис.10).
Рис.10
Избегайте зажимов длинных заготовок с од-
ной стороны. Заготовки могут в процессе об-
работки погнуться (Рис.11) или вырваться из
патрона (Рис.12).
Поджимайте их задней бабкой или люнетом.
Рис.11
Рис.12
Избегайте коротких длин зажима (А, рис.13)
или зажимов заготовок за малый диаметр (В).
