Страница 12
инструкция по эксплуатации станка JET серии ZX
12
6
.2 Обточка конуса с помощью задней
бабки
До угла в 5° длинные конусы могут быть вы-
точены посредством поперечного перемеще-
ния задней бабки.

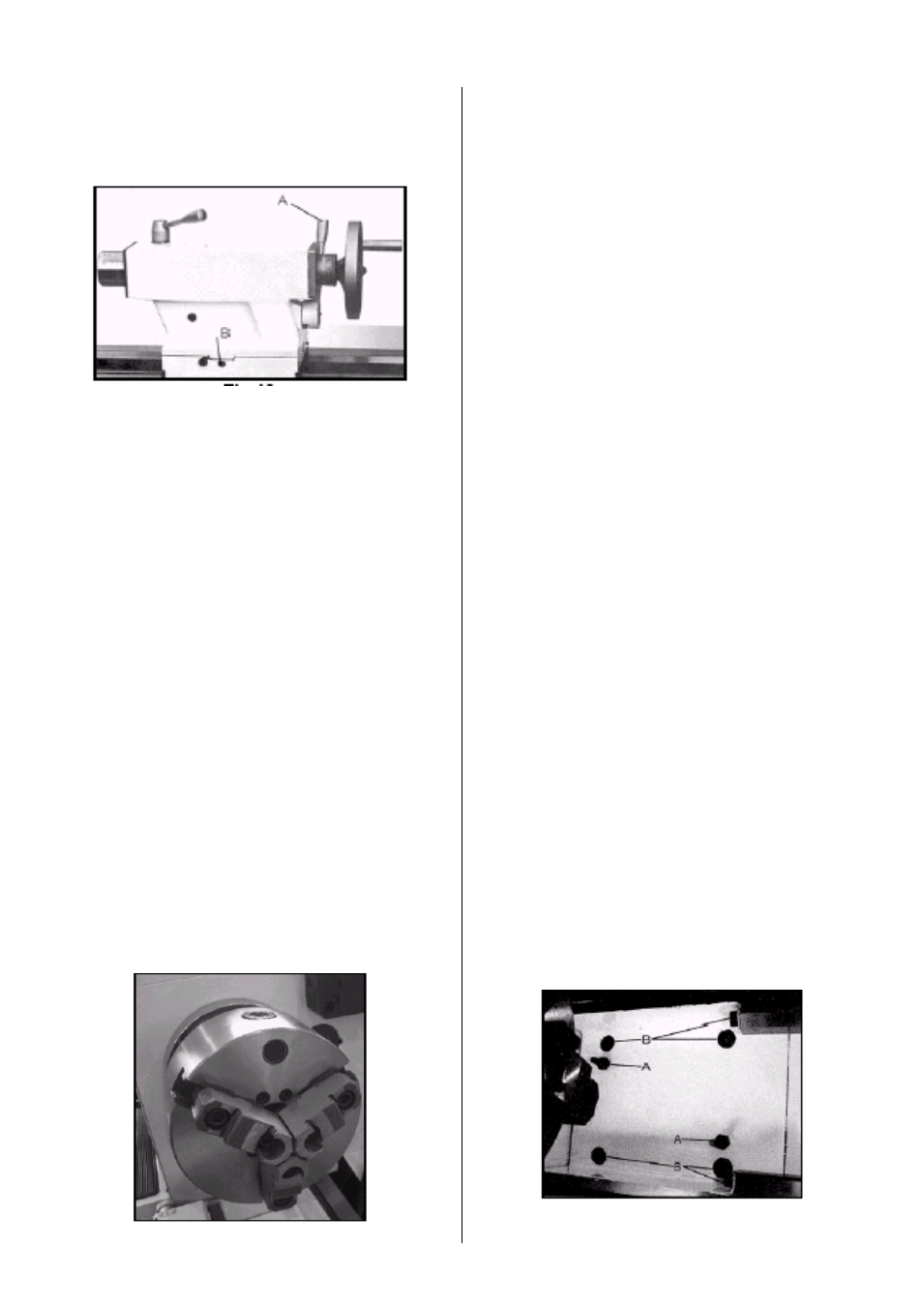

Рис.19
Для перестановки задней бабки ослабьте
крепежный винт (А, рис.19).
Выкрутите установочный винт (В) на перед-
ней стороне, а на задней стороне, соответст-
венно, подтянуть.
Снова затянуть регулировочные винты и кре-
пежный винт задней бабки.
После окончания работ по обточке конуса
задняя бабка снова устанавливается в свое
первоначальное положение.
Проведите пробную проточку и отрегулируй-
те станок так, чтобы снова восстановить со-
осность центров.
6
.3 Обточка на конус с помощью верхнего
суппорта.
Посредством поворота верхнего суппорта
могут быть обточены короткие конусы.
После ослабления обоих шестигранных гаек
(В, рис.15) можно выставить верхний суппорт
вручную на необходимый угол согласно гра-
дусной шкале.
6
.4 Универсальный трехкулачковый па-
трон
С помощью универсального трехкулачкового
патрона могут быть зажаты цилиндрические,
треугольные и шестигранные заготовки
(Рис.20).
Рис.20
Для зажима заготовок большого диаметра
применяйте обратные кулачки.
В качестве смазки для кулачков JET реко-
мендует Molykote Paste G или равноценное
ей смазывающее средство.
6
.5 Планшайба
Этот токарный патрон имеет четыре отдель-
но регулируемых кулачка.
Это дает возможность зажимать четырех-
угольные и несимметричные заготовки, а
также точное выставление по центру цилин-
дрических деталей.
6
.6 Вращающийся центр
Центр крепится в пиноли задней бабки и
должен обязательно использоваться при
частоте вращения более 500 об/мин.
Чтобы извлечь центр, полностью открутите
назад пиноль задней бабки.
6.
7 Подвижный и неподвижный люнеты-
Неподвижный люнет
Неподвижный люнет служит преимущественно
для поддержки длинных заготовок и обеспечи-
вает их надежную обработку без вибраций.
Неподвижный люнет крепится на станине
станка с помощью специальной плиты с ниж-
ним зацеплением.
Установите сухари без зазора на заготовку,
не зажимая ее.
Во время обработки необходимо хорошо
смазывать сухари.
Подвижный люнет
Подвижный люнет устанавливается на про-
дольном суппорте и таким образом повторя-
ет движение токарного резца. Он предот-
вращает упругий отжим длинных и тонких за-
готовок под давлением токарного резца.
Установите сухари без зазора на заготовку,
не зажимая ее.
Во время обработки необходимо хорошо
смазывать сухари.
6
.8 Снятие мостика направляющих станка
Рис.21
