Правильный выбор подачи зависит от ма-
териала, подлежащего резанию, вида ре-
зания, режущего инструмента, жесткости
заготовки, глубины резания и желаемого
качества поверхности.
Например:
Наружное резание хорошо зажатой заготовки
диаметром 25 мм из стали (Сталь 15) резцом
из твердого сплава при числе оборотов 1255
об/мин.
Грубая обдирка:
Глубина резания ...................................... 2 мм
Подача мм на оборот ........................... 0,2 мм
(Установка механизма подачи 4, G и I).
Получистовая обработка:
Глубина резания ................................... 0,5 мм
Подача мм на оборот ........................... 0,1 мм
(Установка механизма подачи 4, G и II).
Чистовая обработка:
Глубина резания ................................... 0,2 мм
Подача мм на оборот ......................... 0,05 мм
(Установка механизма подачи 4, G и III).
При обдирке заготовок большого диаметра
необходимо уменьшать глубину резания!
5
.6 Нарезание резьбы
Резьба нарезается за несколько проходов с
помощью резьбового резца.
Радиальная подача на глубину должна в ка-
ждом случае составлять примерно 0,2 мм,
для последнего чистового прохода еще
меньше.
Направление нарезания резьбы может быть
выбрано включающим рычагом (А, рис.14).
Установите рычаг выбора механизма пере-
дачи (E, F, G, H рис.14) в желаемое положе-
ние.
А) Нарезание метрической и дюймовой
резьбы:
Установите желаемый шаг и глубину резания
для первого прохода.
Закройте гаечный замок ходового винта (Н,
рис.16).
Гаечный замок ходового винта во время все-
го процесса нарезания резьбы остается за-
крытым.
-
Включите станок с самым малым числом
оборотов вращения.
-
В конце резки остановите мотор и, одно-
временно перемещением поперечного суп-
порта отведите резьбовой резец от заго-
товки (учитывайте холостой ход резца: ос-
танавливайте мотор своевременно)
-
Включите мотор в противоположном на-
правлении, пока резец снова не достигнет
своего исходного положения.
-
Установите снова глубину резания
Повторяйте эти рабочие операции до полной
готовности резьбы.
В) Нарезание метрических шагов одноза-
ходной резьбы с помощью лимба:
Большинство метрических шагов однозаход-
ной резьбы могут быть нарезаны с помощью
лимба.
Здесь можно после каждого рабочего прохо-
да открывать гаечный замок ходового винта
и возвращать продольный суппорт в исход-
ное положение с помощью маховика.
Гаечный замок ходового винта разрешается
закрывать только на соответствующих рисках
шкалы лимба.
5
.7 Сверление
Для крепления спиральных и центровочных
сверл требуется самоцентрирующийся свер-
лильный патрон (опция) с конусной оправкой
МК-4 (МК-5).
Рекомендации для выбора числа оборотов
возьмите из раздела 6.4.
Чтобы вынуть сверлильный патрон, полно-
стью закрутите пиноль задней бабки.
6.
Работы по наладке и регулировке
Общие указания
Перед работами по наладке и регулировке
станок должен быть предохранен от не-
произвольного включения.
Вытащите сетевой штекер и нажмите вы-
ключатель аварийного отключения!
6
.1 Обточка между центрами
Оденьте хомут на заготовку.
Зажмите заготовку в центрах.
Вращение передается на хомут водилом
планшайбы (Рис.18).
Смазывайте жесткий центр задней бабки,
чтобы избежать износа.

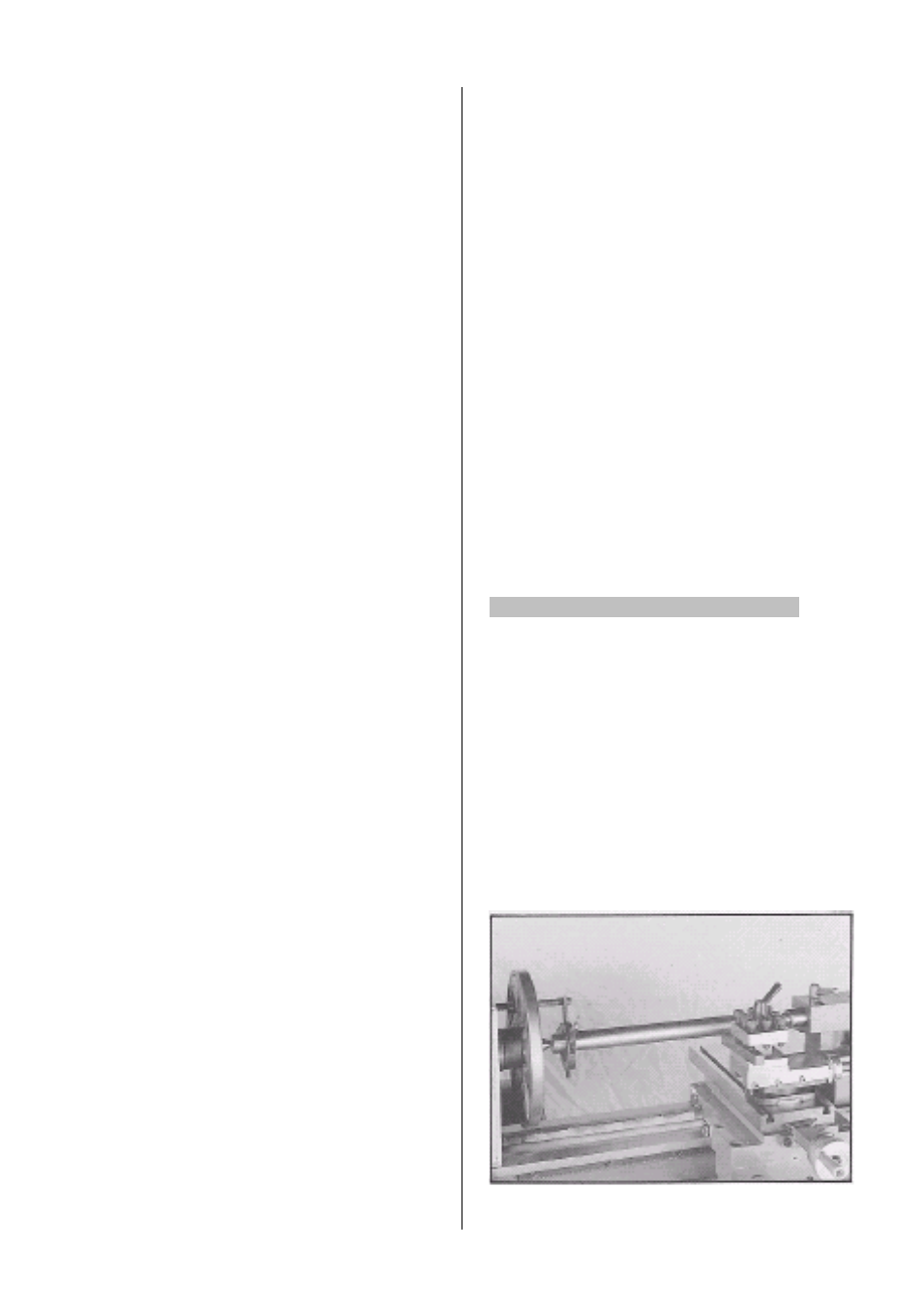

Рис.18
