инструкция по эксплуатации станка JET серии ZX
8
5.
Работа станка
Внимание:
Перед работами по наладке и регулировке
станок должен быть предохранен от не-
произвольного включения.
Вытащите сетевой штекер и нажмите ава-
рийный выключатель
Проводите измерительные и наладочные ра-
боты только при остановленном станке.
Перед обработкой проверяйте надежность
зажима заготовки.
Не тормозите зажимной патрон или заготовку
руками.
Держите Ваши пальцы на достаточном безо-
пасном расстоянии от вращающихся деталей
и стружки.
Удаляйте стружку только при остановленном
станке с помощью подходящих приспособле-
ний.
Никогда не работайте при открытой защитной
крышке патрона или защитной крышке шес-
терен коробки передач.
Нарезание резьбы метчиком, нарезание
резьбы резцом и резание неуравновешенных
заготовок производите только на малых чис-
лах оборотов вращения.
Никогда не производите резание магния –
высокая опасность пожара!
При возникновении опасности задейст-
вуйте ножной тормоз и нажмите кнопку
аварийного выключения.
5
.1 Элементы обслуживания

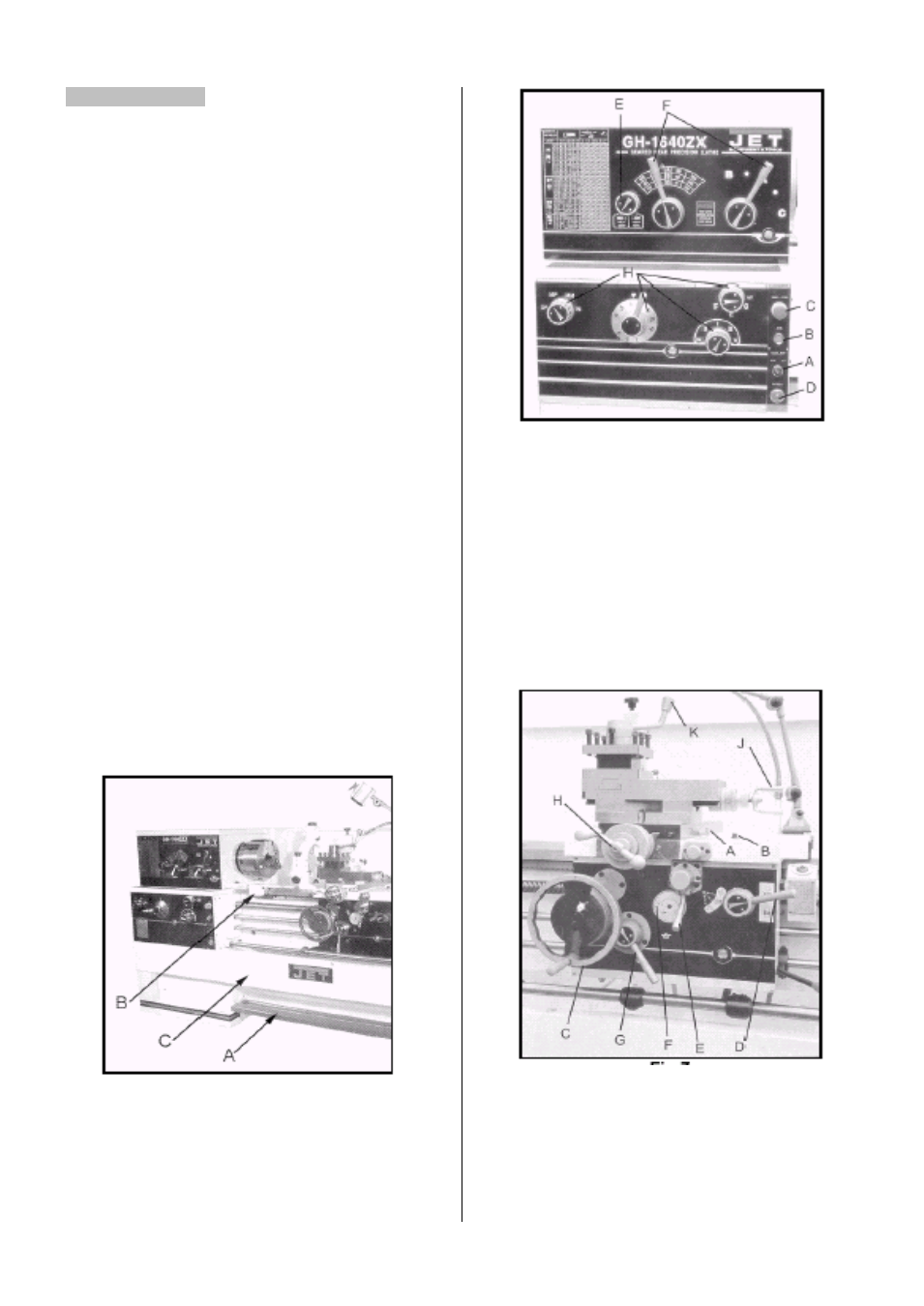

Рис.5
А…Ножной тормоз
В…Упор продольного суппорта
С…Защитный экран (для очистки удалить)
Рис.6
А….Включатель / выключатель подвода СОЖ
В….Кнопка включения работы шпинделя в
толчковом режиме
С….Кнопка аварийного выключения
D….
Кнопка включения лампы освещения
Е….Рычаг выбора направления подачи
F
….Рычаг выбора числа оборотов вращения
шпинделя
H
….Рычаг выбора ходового винта/вала подачи
F, D
… для вала подачи
Е, С…для ходового винта
Рис.7
А….Фиксация поперечного суппорта
В….Фиксация продольного суппорта
С….Маховик продольного суппорта
D
….Рычаг гаечного замка ходового винта
Е….Рычаг выбора подачи
Продольная подача – надавить и повер-
нуть вниз
