инструкция по эксплуатации станка JET серии ZX
15

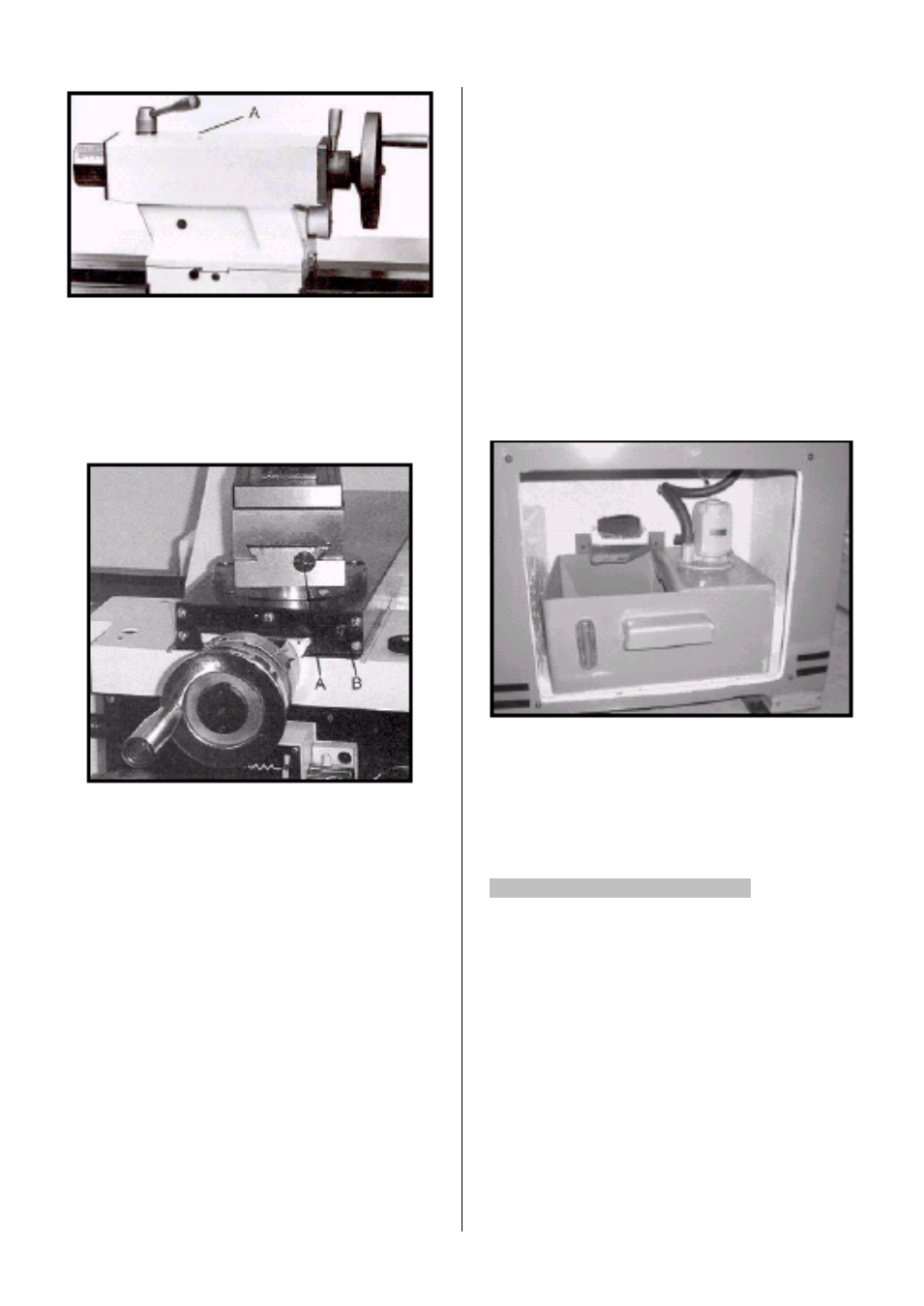

Рис.26
7.4
Регулировка направляющих суппорта
Все суппорта оснащены клиновыми планка-
ми.
Ослабьте задний крепежный винт (А,
рис.27…смотри верхний суппорт) на один
оборот.
Рис.27
Подтяните передний крепежный винт (В,
рис.27…. смотри поперечный суппорт) при-
мерно на 1 / 4 оборота.
Проверьте люфт салазок и, при необходимо-
сти, повторите операцию еще раз.
Слегка затяните задний крепежный винт
Замена срезного штифта
Ходовой винт и вал подачи обеспечены срез-
ными штифтами для защиты привода при пе-
регрузке.
Если срезной штифт сломался, то его необ-
ходимо заменить новым.
Старый срезной штифт удаляется с помощью
пробойника.
Сопоставьте отверстия друг с другом.
Вставьте новый срезной штифт.
7.5
Центрирование передней бабки.
Передняя бабка центруется на заводе-
изготовителе.
Проверьте плоскостность станины станка
прежде, чем Вы приступите к дальнейшей
работе.
Проверните цилиндрическую контрольную
заготовку. Диаметр вращения должен быть
одинаковым по всей длине.
Если требуется центрирование:
Ослабьте 4 крепежных винта станины.
Ослабляйте только слегка, немного сцепле-
ния должно остаться.
С помощью боковых регулировочных винтов
точно выставьте переднюю бабку.
Хорошо затяните крепежные винты станины.
7.6
Система охлаждения
Снимите крышку с правой стороны стойки
станка (Рис.28)
Рис.28
Залейте 15 литров охлаждающей эмульсии в
резервуар.
Принимайте во внимание указания произво-
дителя охлаждающего средства относитель-
но применения, технического обслуживания и
утилизации.
8
. Устранение неисправностей
Мотор не работает.

*Нет тока –
Проверить сетевой предохранитель.
*
Дефект мотора, выключателя или кабеля-
вызвать электрика.
Станок вибрирует
*
Несбалансированная заготовка – отбалан-
сировать заготовку, уменьшить число оборо-
тов.
*Неустойчиво закреплена заготовка - увели-
чить длину поверхности зажима или улуч-
шить диаметр, подпереть заготовку концом
задней бабки.
