инструкция по эксплуатации станка JET серии ZX
13
Вытащите конические штифты (А, рис.21) по-
средством подтягивания гаек.
Удалите винты (В).
Теперь мостик направляющих может быть снят.
Очистите основательно все контактирующие
поверхности перед обратной установкой мос-
тика.
Скрутите гайки с конических штифтов и проч-
но закрепите их легкими ударами молотка.
Затяните винты, накрутите гайки.
7.
Контроль и техническое обслуживание
Общие указания
Перед работами по техническому обслу-
живанию и очистке станок должен быть
предохранен от непроизвольного вклю-
чения.
Вытащите сетевой штекер и нажмите
кнопку аварийного выключения!
Производите очистку станка через равномер-
ные отрезки времени.
Немедленно заменяйте поврежденные за-
щитные устройства.
Подключение и ремонт электрического обо-
рудования разрешается проводить только
квалифицированным электрикам.
Учитывайте, что приводные ремни (плоские,
клиновые, поликлиновые), используемые в
конструкции станка, относятся к деталям бы-
строизнашивающимся, требуют контроля из-
носа и натяжения и периодической замены.
Гарантия на такие детали не распространя-
ется. Защитные кожуха, отдельные детали из
пластика и алюминия, используемые в конст-
рукции станка, выполняют предохранитель-
ные функции. Замене по гарантии такие де-
тали не подлежат.
7
.1 Ежегодная смазка
-
Передняя бабка:
Замена смазочного масла:
(GH 1640 ZX
….8 литров)
(GH 1840/1860/1880 ZX
….12 литров)
(GH 2280 ZX
….16 литров)
Стандарт DIN 51517-2 CL ISO VG 32
(например, BP Energol HLP 32, Castrol Hyspin
AWS 32, Mobil DTE Oil Light,
ИГП-18, И-20A)

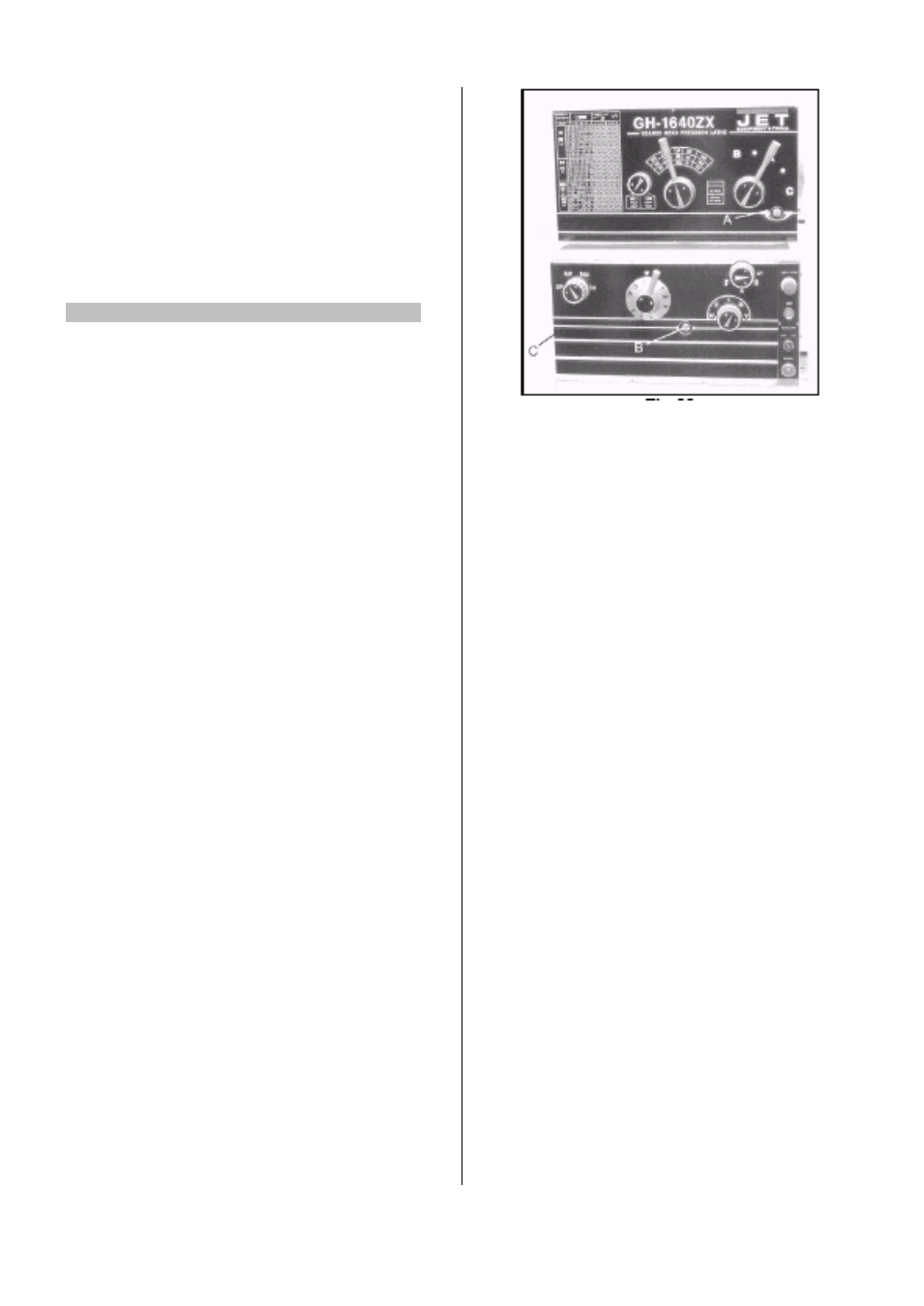

Уровень масла должен соответствовать мет-
ке на индикаторе уровня масла (А, рис.22).
Доливка масла производится через запорную
резьбовую пробку под резиновым ковриком.
Рис.22
Замените масло после первого месяца
работы.
Выкрутите запорную пробку слева внизу в
нижней части передней бабки.
Удалите, возможно образовавшуюся метал-
лическую пыль.
Залейте новое масло.
С этого момента заменяйте масло ежегодно
(или через каждые 700 часов работы).
-
Механизм подачи:
Замена смазывающего масла (1,8 литра):
Стандарт DIN 51517-2 CL ISO VG 68
(например, BP Energol HLP 68, Castrol Hyspin
AWS 68, Mobil DTE Oil Heavy Medium,
ИГП-
38,
И-40A)
Уровень масла должен соответствовать мет-
ке на индикаторе уровня масла (В, рис.22).
Доливка масла производится после удаления
крышки (2 винта).
Замените масло после первого месяца
работы.
Выкрутите запорную пробку (С, рис.22) .
Залейте новое масло.
С этого момента заменяйте масло ежегодно
(или через каждые 700 часов работы).
-
Фартук суппорта:
Замена смазывающего масла (1,5 литра):
Стандарт DIN 51517-2 CL ISO VG 68
(например, BP Energol HLP 68, Castrol Hyspin
AWS 68, Mobil DTE Oil Heavy Medium,
ИГП-
38,
И-40A)
Уровень масла должен соответствовать мет-
ке на индикаторе уровня масла (А, рис.23).
