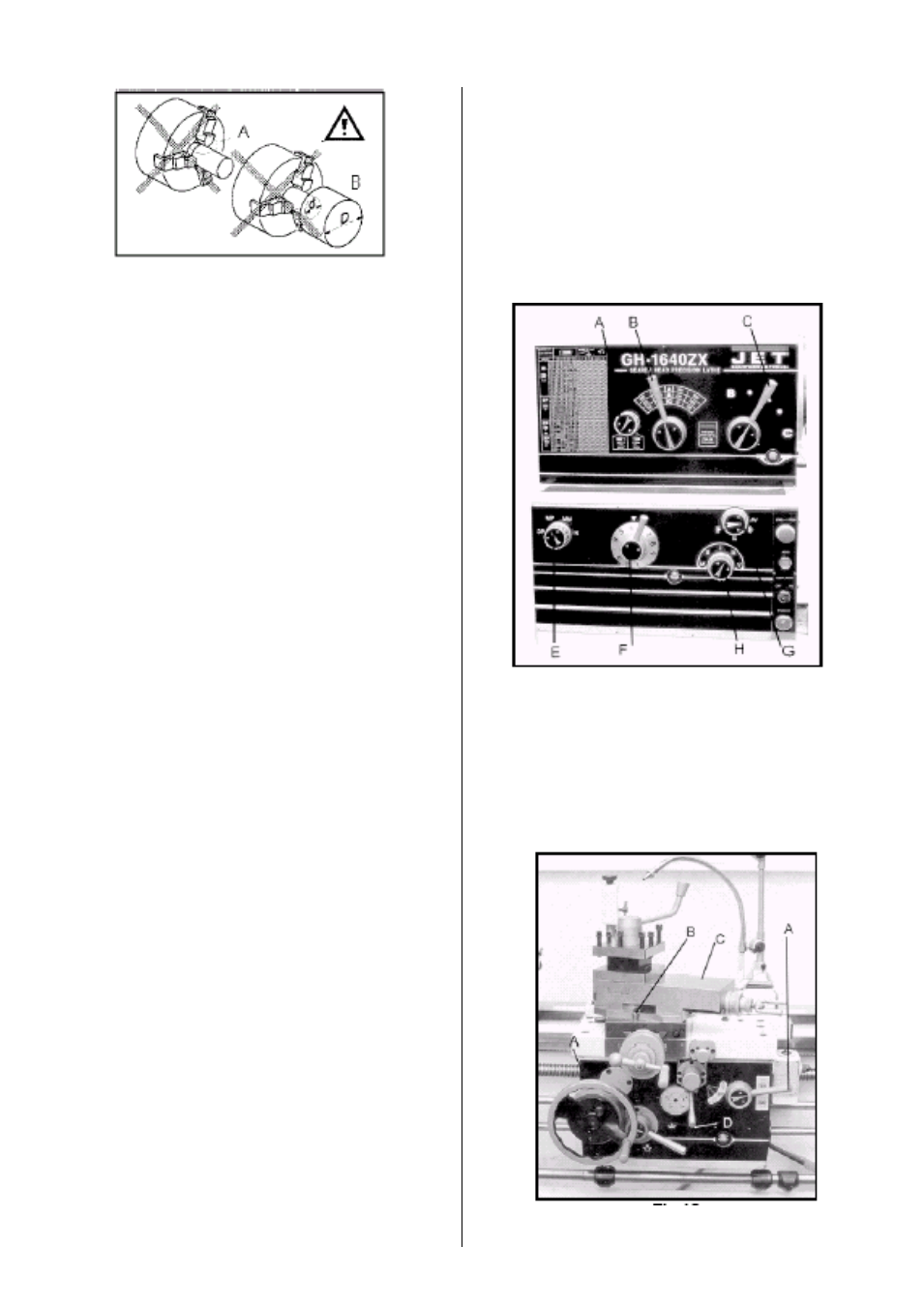

Рис.13
Следите за торцевой опорой заготовки.
5
.3 Зажим токарного резца
Угол резания только тогда будет иметь необ-
ходимое значение, когда режущая кромка
резца установлена по центру оси заготовки.
Контролировать правильность установки вы-
соты резца с помощью подкладок можно по
центру задней бабки (Рис. 6).
Зажимайте резец в четырехпозиционном
резцедержателе, по меньшей мере, двумя
винтами.
Не затягивайте винты слишком сильно. Избе-
гайте значительного вылета резца.
5
.4 Выбор частоты вращения шпинделя
Правильное число оборотов вращения шпин-
деля зависит от вида обработки, диаметра
вращения, материала заготовки и режущего
инструмента.
Рекомендуемые числа оборотов действи-
тельны для заготовок с диаметром 50 мм и
резки с помощью резца из твердосплавного
материала.
Алюминий, латунь 1500 об/мин
Серый чугун: 1000 об/мин
Сталь (Сталь 15): 800 об/мин
Сталь (Сталь 45): 600 об/мин
Нержавеющая сталь: 300 об/мин.
При применении инструментов из быстроре-
жущей стали необходимо выбирать пример-
но 1 / 5 указанных чисел оборотов.
То есть:
Чем больше диаметр вращения заготовки,
тем меньше должно быть число оборотов ее
вращения.
Например:
Заготовка из стали (Сталь 15) диаметром 25
мм позволяет использовать для обработки
следующие числа оборотов:
1600 об/мин с резцом из твердого сплава
320 об/мин с резцом из быстрорежущей стали
Установка числа оборотов:
Число оборотов разрешается изменять толь-
ко при остановленном шпинделе и моторе.
Установите рычаг выбора чисел оборотов в
желаемое положение (F, рис.6).
При необходимости проверните рукой за-
жимной патрон, чтобы ускорить попадание
зубьев в зацепление.
5
.5 Автоматическая продольная подача
Благодаря переключателям выбора подачи
(G, H, J
, рис.14) можно выбрать различные
значения продольной и поперечной подачи.
На коробке передач легко выбираются поло-
жения (E, F, H, G) для нескольких автомати-
ческих продольных и поперечных подач.
Рис.14
Направление подачи может быть выбрано
посредством рычага (А, рис.14).
Включите подачу.
Рычаг включения (D, рис.15):
-
для продольной подачи нажать и повернуть
вниз
-
для поперечной подачи потянуть и повер-
нуть вверх
Рис.15
