инструкция по эксплуатации станка JET серии ZX
14

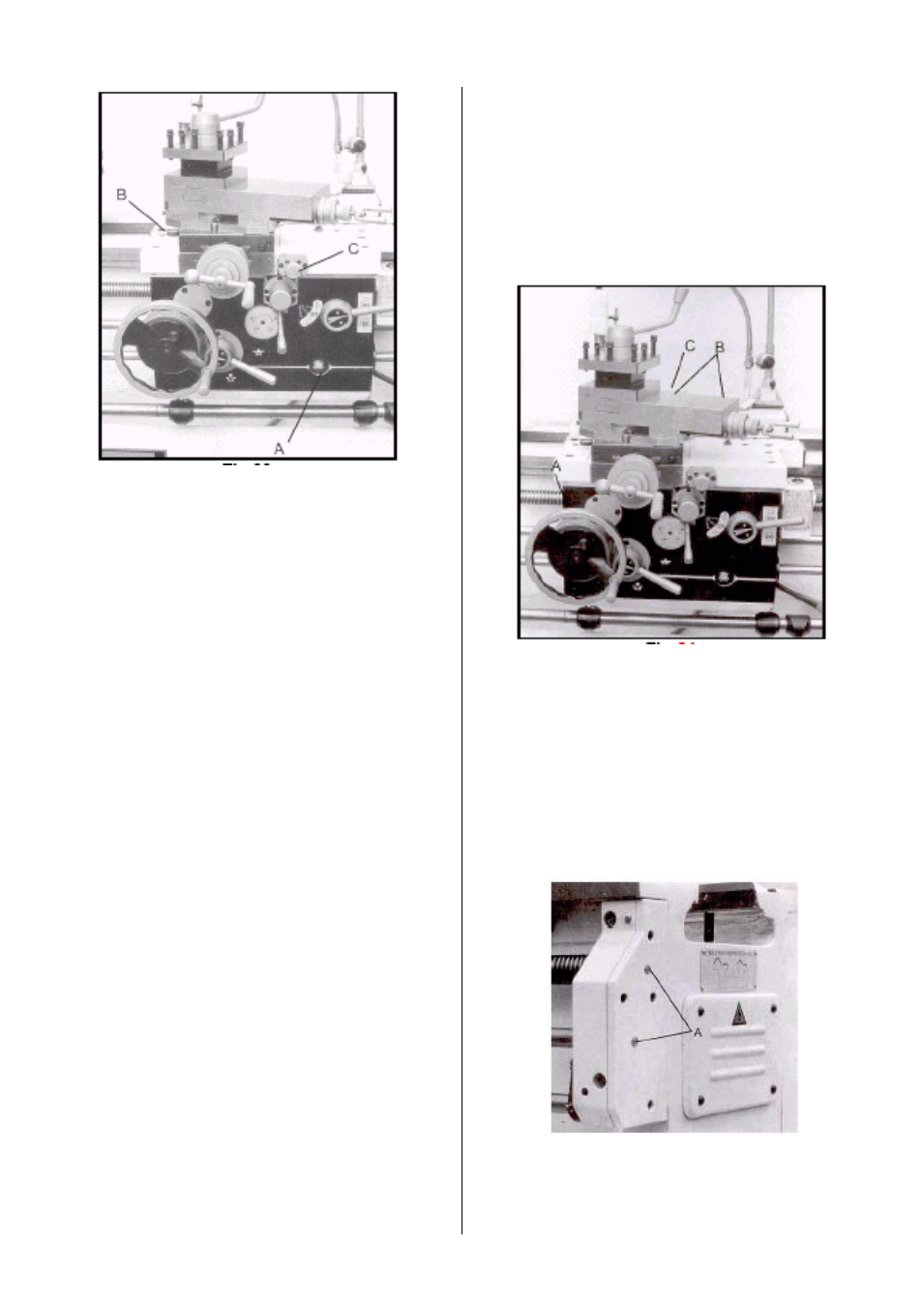

Рис.23
Доливка масла производится через запорную
резьбовую пробку (В).
Замените масло после первого месяца
работы.
Выкрутите запорную пробку на нижней сто-
роне.
Залейте новое масло.
С этого момента заменяйте масло ежегодно
(или через каждые 700 часов работы).
Централизованная система смазки суп-
порта:
Ежедневно используйте централизованную
смазку суппорта.
Вытяните и удерживайте кнопку (С) в течение
нескольких секунд, чтобы насос наполнился
маслом.
Насос транспортирует масло после отпуска-
ния кнопки к продольным и поперечным на-
правляющим суппорта.
Регулярно контролируйте уровень масла и
при необходимости доливайте масло.
7
.2 Еженедельная смазка:
Еженедельно контролируйте уровень масла и
при необходимости доливайте (смотри 8.1).
Еженедельно смазывать:
Стандарт DIN 51807-1
(
например, BP L2, Mobilgrease Special, ЖР).
-
зубчатая рейка
Смазывать зубчатую рейку по все длине.
-
сменные шестерни
Слегка смазываются зубья сменных шесте-
рен.
7
.3 Ежедневная смазка:
Ежедневно используйте централизован-
ную систему смазки суппорта.
(Раздел 8.1)
Ежедневно смазывать:
DIN 51502 CG ISO VG 68
(
например, BP Maccurat 68, Castrol Magna BD
68, Mobil Vectra 2,
ИГНПс-40)
Рис.24
-
Верхний суппорт
4 пресс-масленки (В, рис.24)
Поперечный суппорт
Пресс-масленка (С, рис.24).
-
Маховик продольного суппорта
Пресс-масленка (Н, рис.25).
-
Резьбовой винт и вал подачи
Смазывайте по всей длине
-
Фланец резьбового винта и вала подачи
2 пресс-масленки (А, рис.25).
Рис.25
-
Задняя бабка
Пресс-масленка (А, рис.26).
