инструкция по эксплуатации станка JET серии ZX
6
3

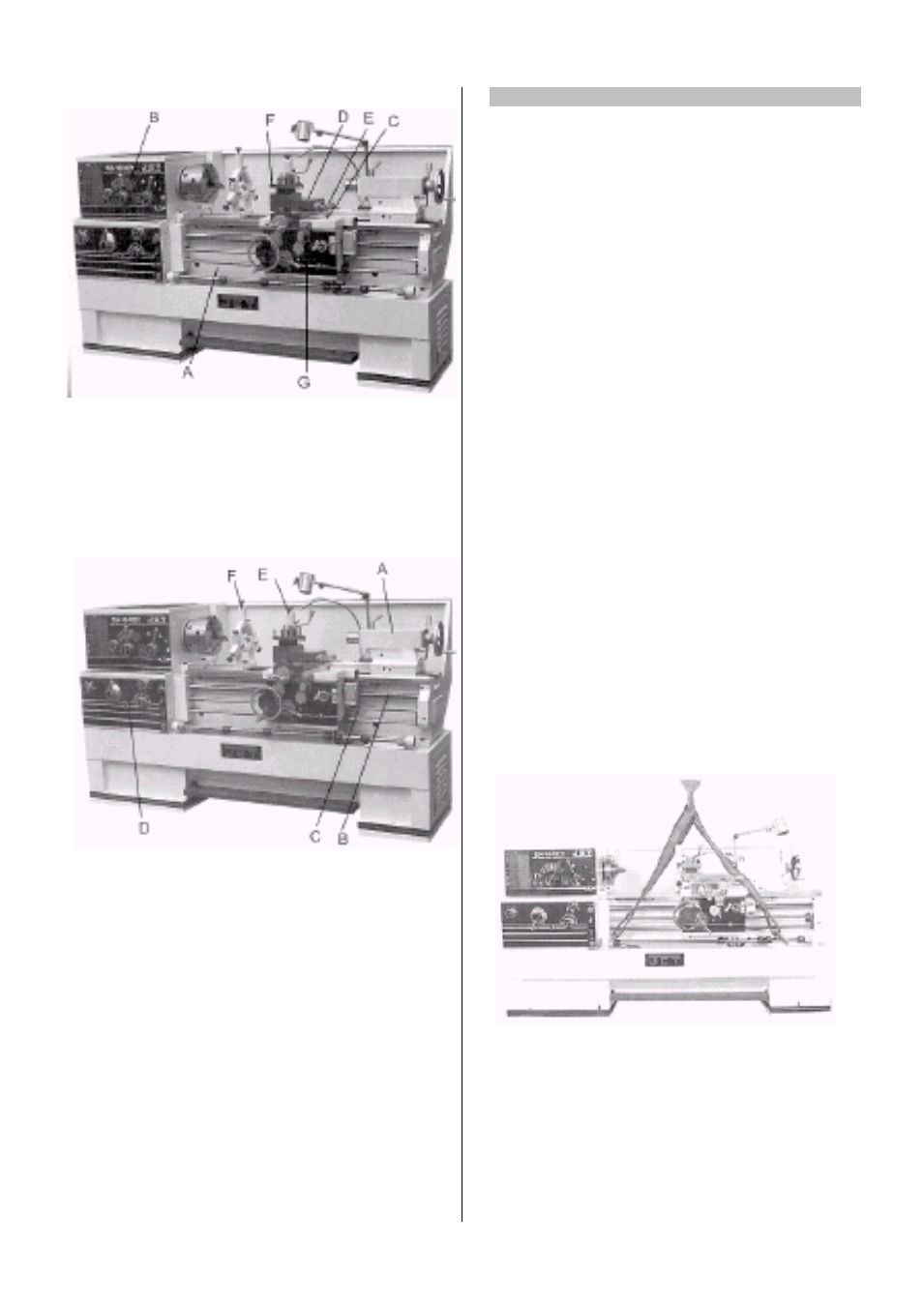

.4 Описание станка
Рис.1
А…Станина станка
В…Передняя бабка
С…Продольный суппорт
D
…Верхний суппорт
Е…Поперечный суппорт
F
…Четырехпозиционный резцедержатель
G
…Фартук суппорта
Рис.2
А…Задняя бабка
В…Резьбовой винт
С…Ходовой вал
D
…Механизм подачи
Е…Подвижный люнет
F
…Неподвижный люнет
ВНИМАНИЕ:
Вы приобрели модель станка, оснащенно-
го Устройством Цифровой Индикации
(DRO
), пожалуйста, воспользуйтесь соот-
ветствующей инструкцией, которую мож-
но скачать с нашего сайта или обратитесь
к вашему продавцу.
4.
Транспортировка и пуск в эксплуатацию
4.1.
Транспортировка и установка
Станок поставляется на поддоне в закрытом
виде.
Для транспортировки используйте обычный
погрузчик или грузоподъемник. Предохраняй-
те станок при транспортировке от опрокиды-
вания.
Установка станка должна производиться в
закрытом помещении, при этом являются
вполне достаточными условия обычной мас-
терской.
План фундамента:
Смотрите конец инструкции
4
.2 Монтаж
Если Вы при распаковке обнаружили повре-
ждения вследствие транспортировки, немед-
ленно сообщите об этом Вашему продавцу,
не запускайте станок в работу!
Утилизируйте, пожалуйста, упаковку в соот-
ветствии с требованиями охраны окружаю-
щей среды.
Удалите защитную транспортную смазку с
помощью керосина, солярки или мягких рас-
творителей.
Открутите крепежные винты станка на под-
доне.
Передвиньте продольный суппорт и заднюю
бабку вправо.
Вставьте 2 достаточно толстых стальных прут-
ка в 2 отверстия станины станка (А, Рис.3).
Поднять станок с помощью достаточно проч-
ных ремней для транспортировки.
Рис.3
Внимание: Станок очень тяжелый!
GH 1640 ZX ................ 2120
кг
GH 1840 ZX ................ 2267
кг
GH 1860 ZX ................ 2628
кг
GH 1880 ZX ................ 2989
кг
GH 2280 ZX ................ 3100
кг
