Инструкция по эксплуатации Jet Tools PM-1800
Страница 8
Установка стола 90°
Внимательно посмотрите на иллюстрации 20 - 22.
Установление стола под углом 90 ° гарантирует, что стол всегда будет перпендикулярен пильному полотну после того, как стол будет
возвращен к горизонтальное положение. Поставьте стол и отрегулируйте эти 90 ° следующим образом:
1. Отключите ленточнопильный станок от источника эл.питания.
2. Удостоверьтесь, что пильное полотно имеет достаточное натяжение.

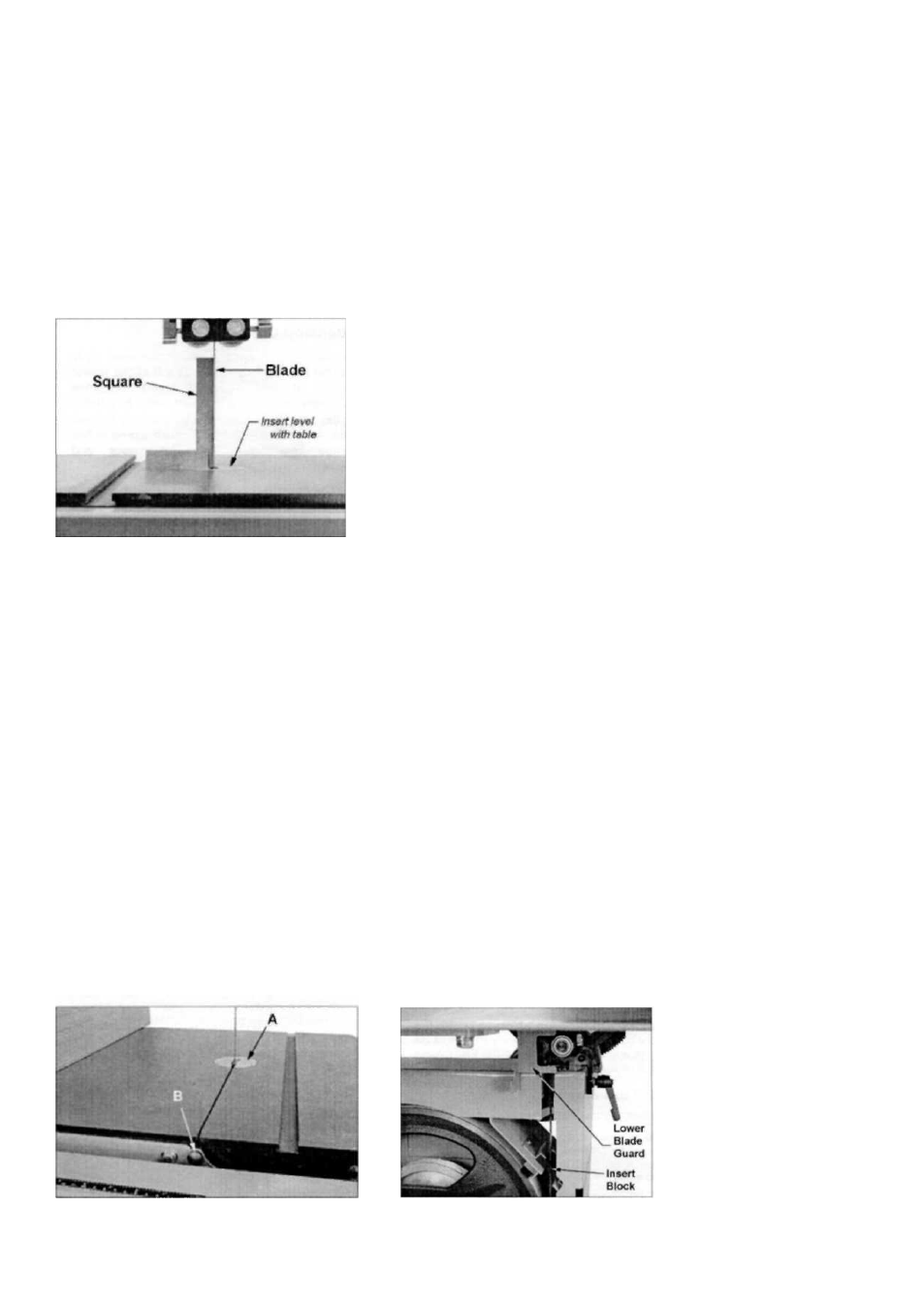

Иллюстрация 22
3. Ослабьте ручку фиксатора (A, иллюстрация 20), штурвалом (B) наклоняйте стол с болтом остановки (C) до упора на круглую пластину (D).
4. Удостоверьтесь, что алюминиевая вставка стола – в одном уровне с поверхностью стола, вращайте один или больше установочных
винтов с 5/164" (2-миллиметровый) под шестигранный ключ. Далее поместите поверочный угольник на стол против пильного полотна, чтобы
определить , 90 ° стол - к пильному полотну. См. иллюстрацию 22. ОТМЕТЬТЕ: не надавливайте угольником в пильное полотно.
5. Если стол и пильное полотно не совпадают, используют 9/16" (14-миллиметровый) гаечный ключ, для ослабления контргайки (E) затем
вращают болт остановки. Поверните болт остановки как необходимо, пока больше нет отклонений между углом стола и пильного полотна.
6. Закрутите контргайку (E), чтобы обеспечить остановку стола в этом положении.
7. Закрутите ручку фиксатора (А).
8. Удостоверьтесь, что указатель градуса наклона на линейке (F, иллюстрация 20) в ноле. В случае необходимости, ослабьте винт на
указателе и переместите указатель на ноль. Затем повторно закрутите винт.
Монтаж пильного полотна и замена
Одевайте перчатки, обращаясь с пильным полотном. Новые пильные полотна обычно упаковываются в намотанном положении; чтобы
предотвратить повреждения разматывая полотно делайте это медленно и аккуратно, надев перчатки для работы и небьющиеся очки.
PM1800 применяются пильные полотна от 1/16"(1.6мм) до 1-1/2"(40мм), шириной. Ленточнопильный станок укомплектован пильным
полотном следующих параметров: 0.03"(0,7мм) толщина, 3/4"(19мм) ширина, 4TPI (4 зуба на дюйм) .
Внимательно посмотрите на иллюстрации 23 и 24.
1. Отключите ленточнопильный станок от источника эл.питания.
2. Удалите вставку стола (A, иллюстрация 23).
3. Вытащите клин стола (B) в конце щели.
4. Отодвиньте упор для заготовки от пильного полотна к колонне и поднимите верхнюю направляющую с роликами.
5. Переместите рычаг быстрого натяжения в "Полное Освобожденное " положение.
6. Откройте верхнюю и нижнюю двери, повернув дверные ручки. Откройте защиту роликов под столом и отодвиньте деревянную вставку
(иллюстрация 24).
7. Аккуратно удалите полотно с верхнего колеса, затем из верхнего и нижнего роликовых узлов сопровождения пильного полотна и с
нижнего колеса. Выдвиньте старое полотно через щель в столе.
иллюстрация 23
Иллюстрация 24
