положение эффективно для мелких заготовок. (Установка упора на нуль курсором не может использоваться в горизонтальном положении
алюминиевой части упора).

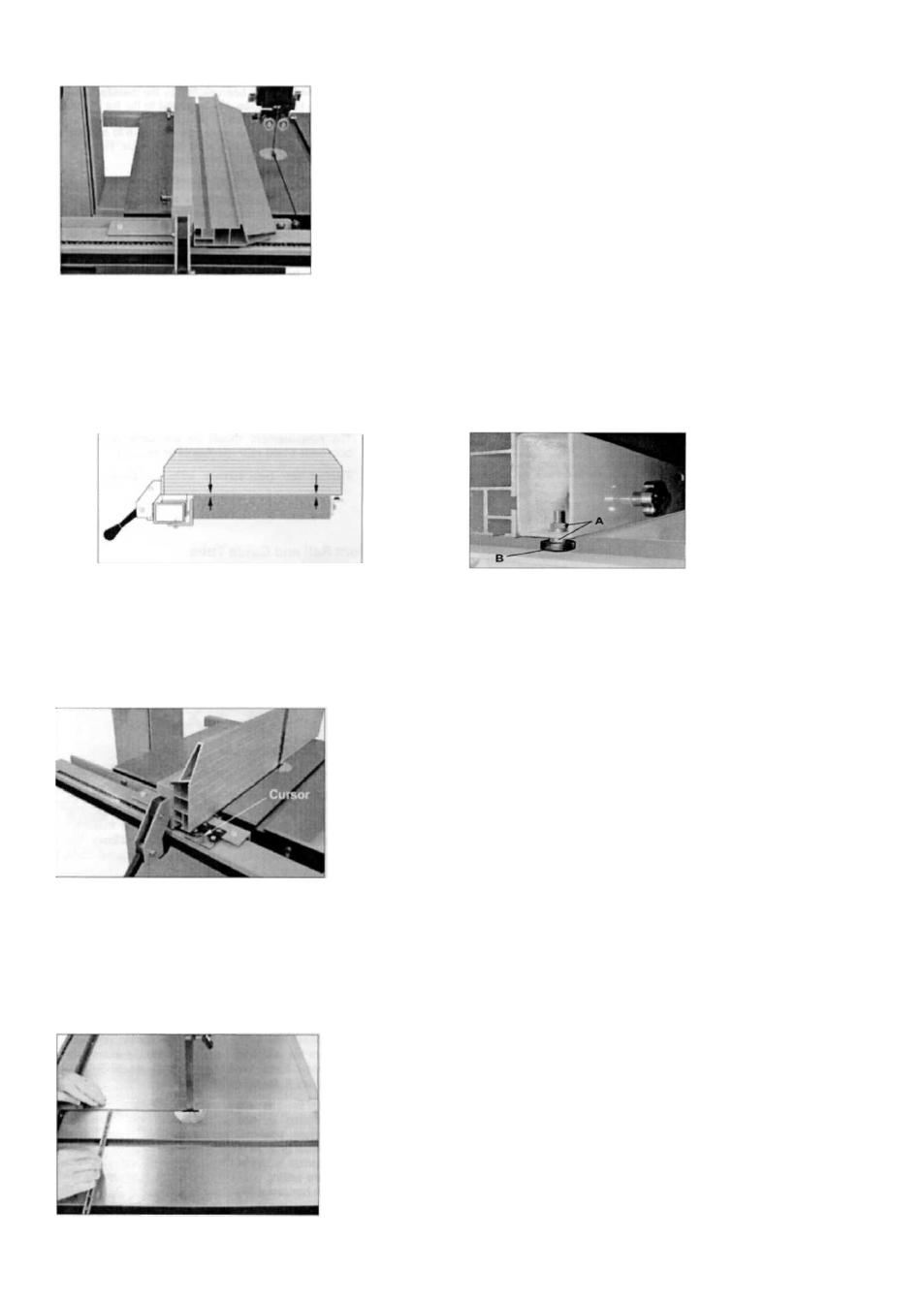

Иллюстрация 9 (горизонтальное положение)
Установка зазора между столом и упором.
1. Установите зазор между столом и станиной упора. Упор не должен тереться по поверхности стола, и быть немного выше нее. Этот
промежуток должен быть одинаковым, по всей длине упора вдоль стола (иллюстрация 10).
2. Если зазор не одинаковый, используйте комбинацию следующих двух регулировок:
• Шестигранным ключом, вращайте два регулировочных винта из нейлона (A, иллюстрация 16) , чтобы поднять или понизить станину с
угольником со стороны направляющей с линейкой . По часовой стрелке поднимает станину упора, против часовой стрелки понижает.
• Проверьте зазор на противоположной стороне упора, для этого ослабляя одну гайку, подтягивайте другую (A, иллюстрация 11), чтобы
поднять или понизить скользящее колесо(B, иллюстрация 11) как необходимо. Когда зазор между упором и столом одинаков,
удостоверьтесь, что обе гайки ( А иллюстрация 11) затянуты.
Иллюстрация 10
иллюстрация 11
Указатель размера. Установка положения - Ноль
Внимательно посмотрите на иллюстрацию 12.
Упор должен быть установлен так, чтобы указатель размера на упоре совпал с отметкой ноль на направляющей с линейкой, при этом
алюминиевая часть упора должна быть закреплена в вертикальном положении на станине упора и касаться плоскости пильного полотна.
Само полотно должно быть установлено, полностью отрегулировано и натянуто.
1. Двигайте упор к плоской поверхности лезвия, как показано. (Не надавливайте упором на пильное полотно так, чтобы лезвие изогнуло).
2. Если указатель размера не в ноле, ослабьте два винта и двигая целиком деталь установите его как необходимо. Далее затяните винты.
Иллюстрация 12
Установка параллельности паза стола, с пильным полотном станка
Внимательно посмотрите на иллюстрации 13 и 14.
Стол был установлен изготовителем так, чтобы паз стола для установки упора распила под углом до 45 градусов был параллелен
плоскости пильного полотна; это не должно потребовать регулирования. Однако, в будущем может потребоваться проверить, что эта
установка все еще точна. Широкое полотно рекомендуется для технологического процесса.
1. Отключите ленточнопильный станок от источника эл.питания.
2. Пильное полотно должно быть полностью натянуто и должным образом выставлено в направляющей (см. страницы 17 и 18).
3. Поместите измерительную линейку на столе вдоль ширины полотна пилы, удостоверяясь, что она прилегает к передней и задней частям
полотна. (Не отклоняйте полотно, двигая линейку). См. иллюстрацию 13.
Иллюстрация 13
