Инструкция по эксплуатации Jet Tools PM-1800
Страница 11
иллюстрация 32
Иллюстрация 29

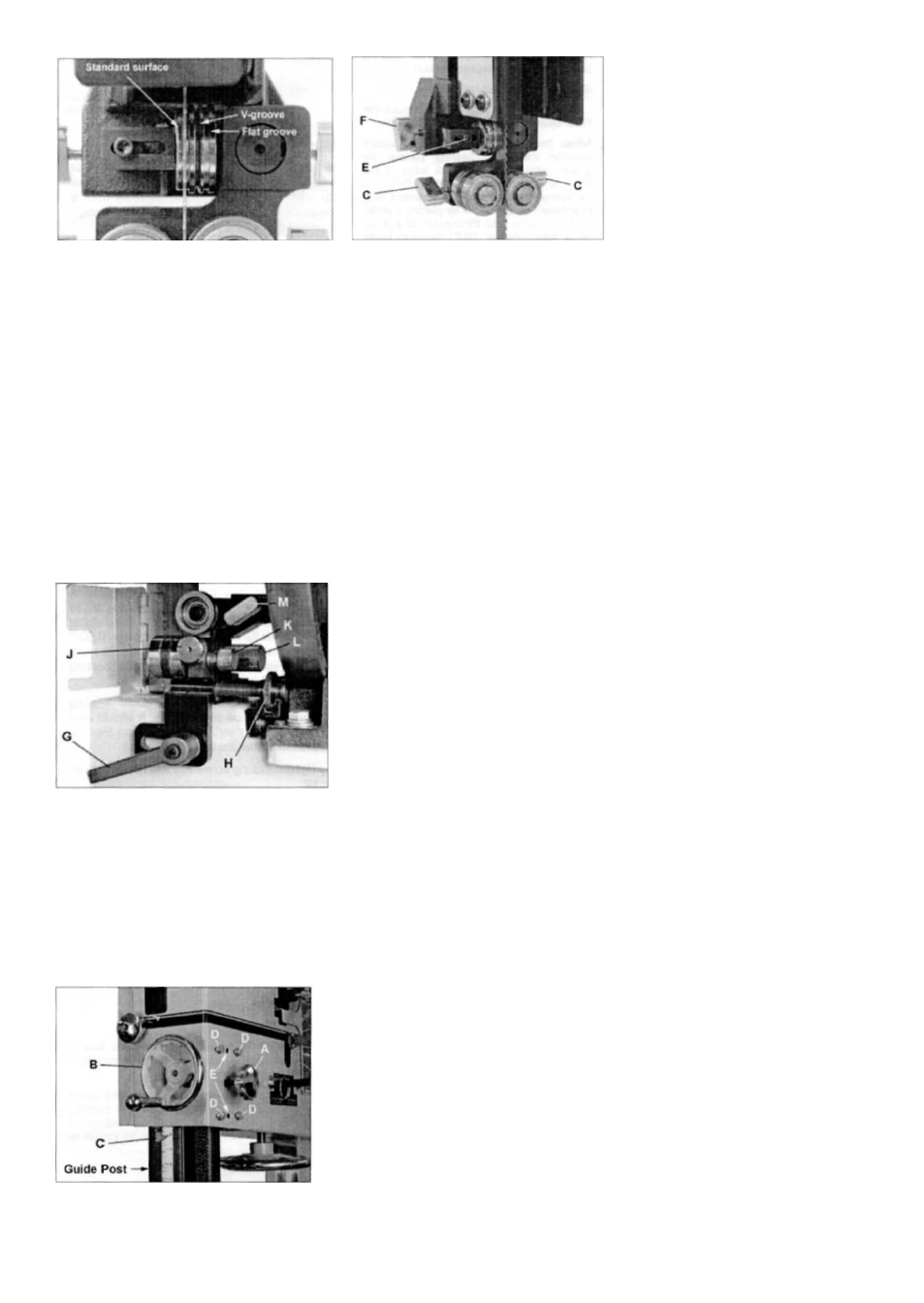

1. Ослабьте винт с головкой под шестигранный ключ (E, иллюстрация 29) и подвиньте кронштейн с роликом необходимым пазом к тыльной
стороне пильного полотна.
2. Повторно затяните винт с головкой под шестигранный ключ (E).
3. Ослабьте стопорный винт (F) и выдвиньте ролик к тыльной стороне пильного полотна.
4. Установите ролик таким образом, чтобы между роликом, имеющим стандартную поверхность (или основание паза), и тыльной стороной
пильного полотна - приблизительно 0.015" (0,4мм). На стандартной поверхности удобный способ достигнуть этого интервала, поместить
долларовую купюру, свернутую дважды (четыре толщины купюры приблизительно 0,4мм) между пильным полотном и поверхностью
ролика. При установке полотна в паз, установите примерно, как видите глазом.
5. Закрутите стопорный винт (F).
6. Удостоверьтесь, что все стопорные винты на верхнем роликовом узле и креплении узла затянуты, когда регулировки закончены.
Нижние ролики пильного полотна
Внимательно посмотрите на иллюстрацию 33.
1. Отключите ленточнопильный станок от источника эл.питания.
2. Откройте нижнюю дверь и защиту роликов под столом.
3. Установите нижние ролики узла сопровождения и нижний упорный ролик пильного полотна под столом, используя тот же самый
технологический процесс и измерения, что делали с верхним роликовым узлом и верхним упорным роликом, описанные выше.
Изменения: Ослабьте стопорную ручку (G), чтобы переместить кронштейн роликового узла, вращайте диск (H). Ослабьте винт с круглой
рефлёной головкой(J), чтобы двигать боковые ролики, используйте круглые ручки (K) и (L). Ослабьте стопорный винт (M), чтобы двигать
упорный ролик к пильному полотну.
4. Удостоверьтесь, что все винты, гайки и стопорная ручка затянуты, когда регулировки закончены.
Иллюстрация 33
Направляющая пильного полотна
Внимательно посмотрите на иллюстрацию 34.
1. Отключите ленточнопильный станок от источника эл.питания.
2. Ослабьте стопорную ручку (A) и поднимайте или понижайте направляющую пильного полотна и роликовый узел, вращая штурвал (B).
3. Поместите роликовый узел так, чтобы нижний край роликов был на 3/16" (5мм) выше материала, который будет распиливать. Или,
просто понизьте, направляющую пильного полотна и роликовый узел, указателем (C) до необходимой высоты Вашей заготовки, указанной
на линейке. Это обеспечивает минимальный просвет между заготовкой и нижним краем роликов, которые минимизируют отклонения
полотна, а так же увеличивает безопасность оператора.
4. Закрутите стопорную ручку (A).
Иллюстрация 34
