4. Используйте шаблон, чтобы тщательно измерить расстояние от паза стола для установки упора распила под углом до 45 градусов, до
края линейки. Проведите измерения с обеих (передней и задней частях) сторон стола - они должны быть одинаковыми.
5. Если паз стола для установки упора распила под углом до 45 градусов не параллелен полотну, надо ослабить четыре винта с головкой,
которые закрепляют стол к качающейся опоре (иллюстрация 14 показывает три из них).
Переместите стол как необходимо, пока паз для установки упора для распила под углом до 45 градусов, не встанет параллельно пильному
полотну.
6. Закрутите четыре винта с головкой.

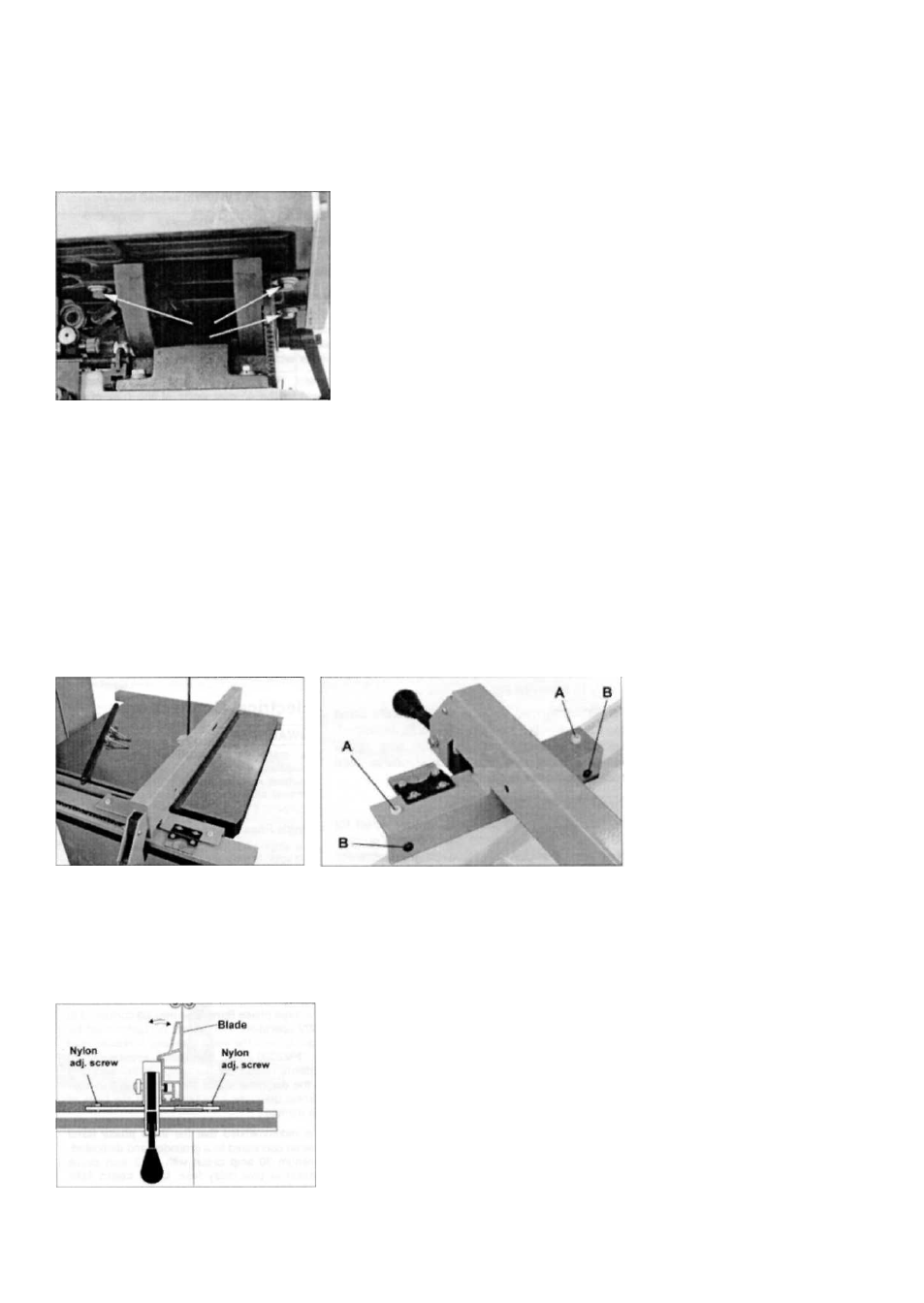

Иллюстрация 14
Установка параллельности упора для заготовки к пильному полотну
Внимательно посмотрите на иллюстрации 15 и 16.
Упор для заготовки должен быть параллельным ширине плоской поверхности пильного полотна для точного пиления. Так как паз стола для
установки упора распила под углом до 45 градусов был установлен параллельно пильному полотну от изготовителя (и проверен
пользователем, как описано выше), Вы можете использовать паз стола для установки упора распила под углом до 45 градусов, чтобы
установить параллельность станины упора .
1. Снимите алюминиевую составляющую упора и крепёжную пластину на станине упора, далее двигайте станину упора к краю паза стола
для установки упора распила под углом до 45 градусов, как показано в иллюстрации 15. Станина упора должна быть параллельной краю
паза стола для установки упора распила под углом до 45 градусов вдоль всей длины станины упора.
2. Если регулирование необходимо, используйте один из обратных винтов регулирования (B, иллюстрация 16), чтобы повернуть станину
упора в соответствии с пазом стола для установки упора распила под углом до 45 градусов.
Упор для заготовки должен также быть параллельным вертикально (по длине полотна пила) . Сошлитесь на иллюстрацию 17.
3. Удостоверьтесь, что стол установлен под углом 90 ° к пильному полотну (см. "90 Установка стола °").
4. Установите упор для заготовки на стол и двигайте упор к полотну пилы; не упирайте в пильное полотно. Поверните любой из винтов
регулирования нейлона (А), пока упор для заготовки встанет параллельно, проверьте параллельность алюминиевой части упора у стола и
промеряя вертикально до верхнего края упора с помощью щупа между полотном пилы и упором.
Иллюстрация 15 иллюстрация 16
Плавность передвижения упора по направляющей
Плавность передвижения упора по направляющей с линейкой достигается вращением двух винтов (B, иллюстрация 16) из тела угольника.
Вращайте два винта одинаково (по часовой стрелке, с большим усилием двигать упор и наоборот) с помощью шестигранного ключа.
Поскольку эти винты также используются, чтобы выровнить упор по ширине пильного полотна, после установления плавности движения
упора, Вы должны проверить положение упора к пильному полотну дважды, как объяснено в разделе " Установка параллельности упора для
заготовки к пильному полотну ."
Иллюстрация 17
