Переместите ленточнопильный станок в его постоянное местоположение, которое должно быть сухим и хорошо освещенным, с
достаточным местом со всех сторон, чтобы обращаться с широкой деталью или выполнить техническое обслуживание на станке.
Удостоверьтесь, что пол в состоянии выдержать массу станка. Если необходимо, ленточнопильный станок может быть закреплён к полу,
используя анкерные болты (не предоставленные) через четыре отверстия в основании.
Металлические детали, такие как поверхность стола и полотно пилы, имеют защитную антикоррозийную смазку нанесённую на заводе.
Это покрытие должно быть удалено мягкой тканью, увлажненной в растворителе или керосине. Не протирайте растворителем около
пластмассовых или резиновых частей; и не используйте абразивный материал, поскольку это может поцарапать лицевые поверхности.
Монтаж
Тыловой рельс

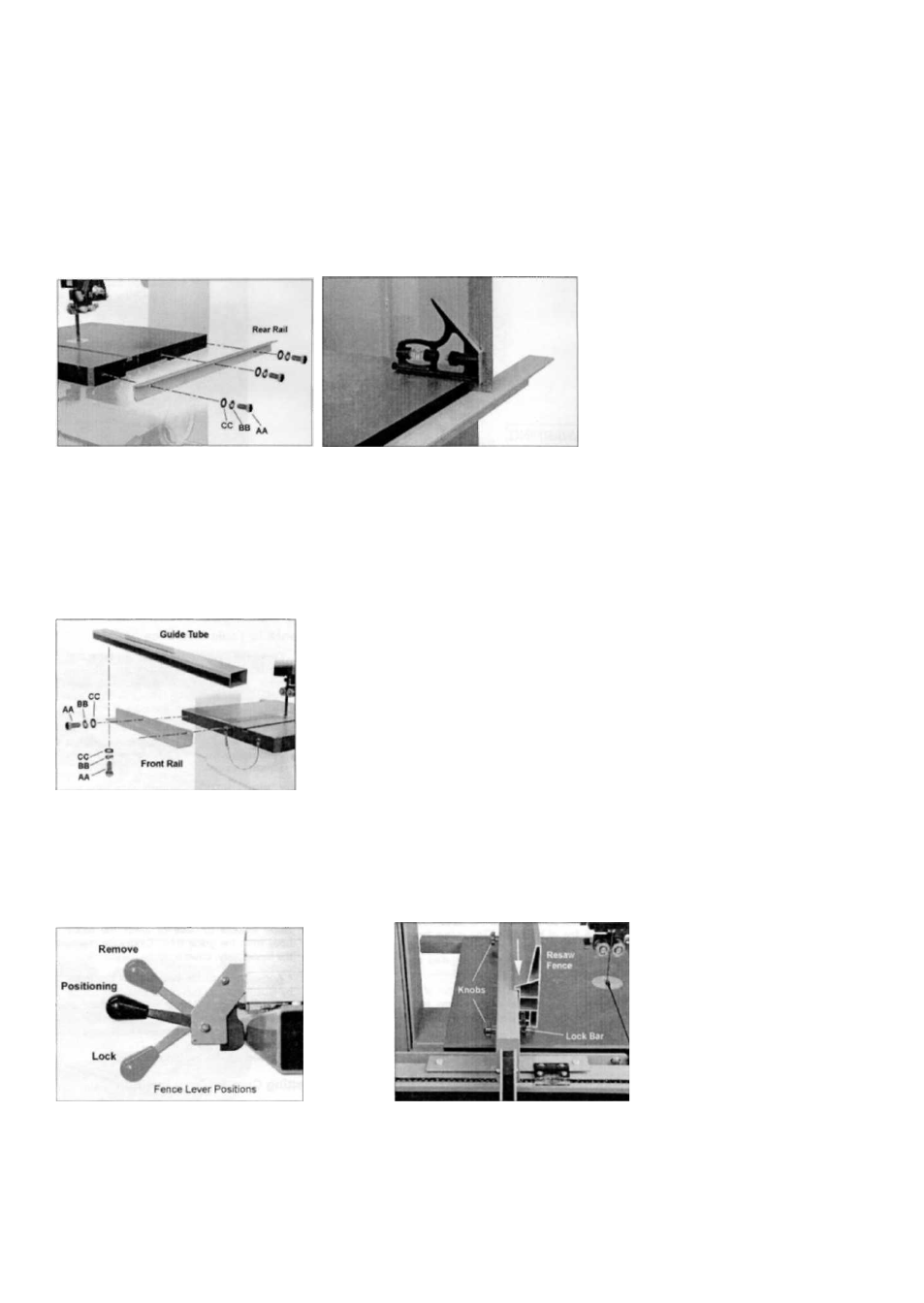

Внимательно посмотрите на иллюстрации 4 и 5.
1. Установите тыловой рельс к тыльному краю стола, используя три 5/16-18 x 3/4 винта с головкой (AA), три гроверных шайбы 5/16 (BB), и
три 5/16 плоских шайбы (CC) как показано. Затяните только рукой (для регулировки).
2. Точное расстояние тылового рельса, по всей длине не важно, но тыловой рельс должен быть установлен параллельно плоскости стола.
Поместите измерительный прибор, такой как поверочный угольник (иллюстрация 5) с обеих сторон задней части стола, как показано.
Иллюстрация 4 иллюстрации 5
Измерение должно быть одинаковым в обоих концах тылового рельса. Приложите как необходимо.
3. Затяните крепёжные болты с достаточным усилием гаечным ключом.
Передний рельс и направляющая с линейкой
Внимательно посмотрите на иллюстрацию 6.
4. Установите передний рельс к переднему краю стола, используя два 5/16-18 x 3/4 винта с головкой (AA), две гроверные шайбы 5/16 (BB),
и две 5/16 плоские шайбы (CC), через пазовые отверстия в рельсе. Поместите винты приблизительно в центре паза; это может быть
изменено позже как необходимо. Затяните крепёжные болты с достаточным усилием гаечным ключом.
5. Установите направляющую с линейкой в пазовые отверстия нижней части передней рельсы, используя пять 5/16-18 x 3/4 винтов с
головкой (AA), пять гроверных шайб 5/16 (BB), и пять 5/16 плоских шайб (CC). Затяните крепёжные болты гаечным ключом. Не сильно
напрягаясь.
Иллюстрация 6
Монтаж Упора для прижима и движения заготовки
Станина упора для заготовки с угольником и прижимом
Внимательно посмотрите на иллюстрации 7 и 8.
Поместите станину упора с угольником и прижимом на направляющую с линейкой (как показано на иллюстрации 8). Поднимите рычаг
прижима упора полностью, это позволяет установить или удалить упор с направляющей. В среднем положении рычаг позволяет станине
упора скользить вдоль направляющей с линейкой. Самое нижнее положение рычага фиксирует упор на месте
(как показано на иллюстрации 7).
Иллюстрация 7 иллюстрация 8 (вертикальное положение),
Алюминиевая составляющая упора для заготовки
Внимательно посмотрите на иллюстрации 8 и 9.
Ослабьте барашки винтов крепления, алюминиевой части упора к станине, пока она не сможет свободно двигаться по всей длине
станины упора , в вертикальном положении, как показано на иллюстрации 8. Повторно закрутите барашки.
запомните
: Алюминиевая составляющая упора для заготовки, может быть установлена в одном из двух положений; вертикально
(распиливают по толщине), как показано на иллюстрации 8; или горизонтально, как показано на иллюстрации 9. Горизонтальное
