8. Перед запуском в работу станка поднимите рычаг быстрого натяжения пильного полотна в положение "Полное Натяжение". Включите его
на короткое время, чтобы наблюдать пильное полотно вращающееся на колесе через окно в верхней части консоли.
9. Сделайте дальнейшие регулировки как необходимо, отключив станок от Эл.питания.
Верхний узел роликов сопровождения пильного полотна
Ролики узла сопровождения пильного полотна должны быть установлены так, чтобы контакт между полотном и роликами произошел только,
когда полотно будет под давлением от заготовки. Чтобы приспособить верхние ролики узла надлежащим образом, проделайте следующее:
Внимательно посмотрите на иллюстрацию 28 - 31.

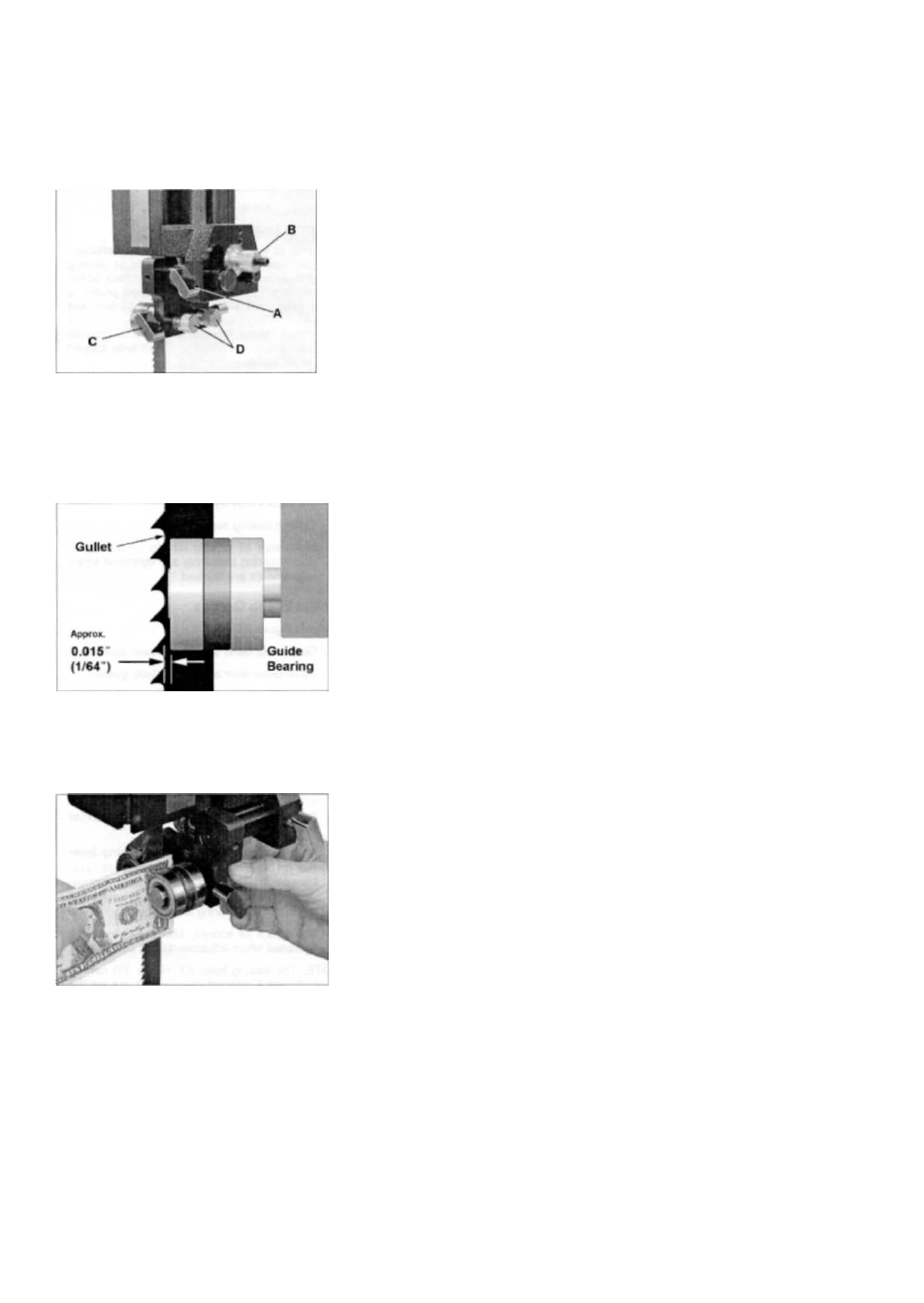

Иллюстрация 28
1. Отключите ленточнопильный станок от источника эл.питания.
2. Пильное полотно должно быть обязательно натянуто. Поместите рычаг быстрого натяжения пильного полотна в положение "Полное
Натяжение".
3. Понизьте направляющую верхнего роликового узла, чтобы ролики не касались стола в пределах 6-8 см. (Причину для этого поймёте
позже в разделе "Параллельность направляющей верхнего роликового узла"),
4. Ослабьте стопорный винт (A, иллюстрация 28).
5. Переместите весь кронштейн боковых роликов, вращая рифленую гайку (B), пока боковые ролики своим фронтальным вращающимся
краем приблизятся, приблизительно на 0.015" (0,4мм) позади нижней части зубьев полотна. См. иллюстрацию 30.
Иллюстрация 30
6. Закрутите стопорный винт (A), чтобы обеспечить это положение.
7. Ослабьте стопорный винт (C) одного из боковых роликов.
8. Ролик перемещается ближе или дальше от пильного полотна, с помощью эксцентрика. Вращая рифленую гайку (D), придвиньте ролик
приблизительно 0.004" (0,1мм) к пильному полотну. Быстрый способ определить этот интервал, помещая свежевыпущенную денежную
купюру- доллар (долларовая купюра - приблизительно 0.1мм толщиной) между полотном и роликом. См. иллюстрацию 31.
Приложите купюру к пильному полотну, придвиньте ролик вплотную к купюре, касаясь её без усилия.
Иллюстрация 31
9. Закрутите стопорный винт (C) и удалите денежную купюру.
10. Повторите процесс для ролика с противоположной стороны полотна.
Верхний Упорный ролик
Внимательно посмотрите на иллюстрации 29 и 32:
Упорный ролик предотвращает отклонение пильного полотна во время давления заготовкой. Упорный ролик имеет три проточки для того,
чтобы стабилизировать задний торец пильного полотна (см. иллюстрацию 32). Паз v-groove для не широких, тонких пильных полотен,
предназначенных для криволинейных распилов. Паз flat groove поддерживает более толстые пильные полотна. И standard surface
стандартная поверхность слева на упорном ролике для поддержки любых полотен по ширине и толщине.
