Параллельность Направляющей пильного полотна
Направляющая должна быть параллельной пильному полотну в течение вертикального перемещения верхнего роликового узла; таким
образом роликовый узел поддержит свои регулировки к пильному полотну на любой высоте от стола, и их не должны будут изменять каждый
раз, когда направляющая перемещена. Эта регулировка была точно сделана изготовителем и не должна потребовать непосредственного
внимания, но это может быть проверено в будущем следующим образом:
1. Отключите ленточнопильный станок от источника эл.питания.
2. Поместите рычаг быстрого натяжения пильного полотна в положение "Полное Натяжение".
3. Верхний роликовый узел и направляющая должны быть установлены в нижнем положении по длине полотна. Кроме того, стол должен
быть перпендикулярным к пильному полотну (См. " Установка Стола 90°").
4. Ослабьте стопорную ручку (A, иллюстрация 34) и поднимите направляющую в верхнее положение.
5. Убедитесь, что движение направляющей прямо вверх и вниз, и регулировки роликов в узле не изменяются по всей длине пильного
полотна.
6. Если направляющая не идет прямо вверх и вниз (лезвие начинает отклонять, когда направляющая поднята), немного ослабьте четыре
винта с головкой (D, иллюстрация 34).
7. Левое и правое регулирование достигается, используя комбинацию четырех винтов с головкой (D); вперед/назад регулирование
достигается, используя два винта под шестигранный ключ (E).
8. Когда закончено выправление, надежно затяните четыре винта с головкой (D).
9. Повторно проверьте регулировку, поднимая и понижая направляющую пильного полотна.
Круглый упор для распиливания

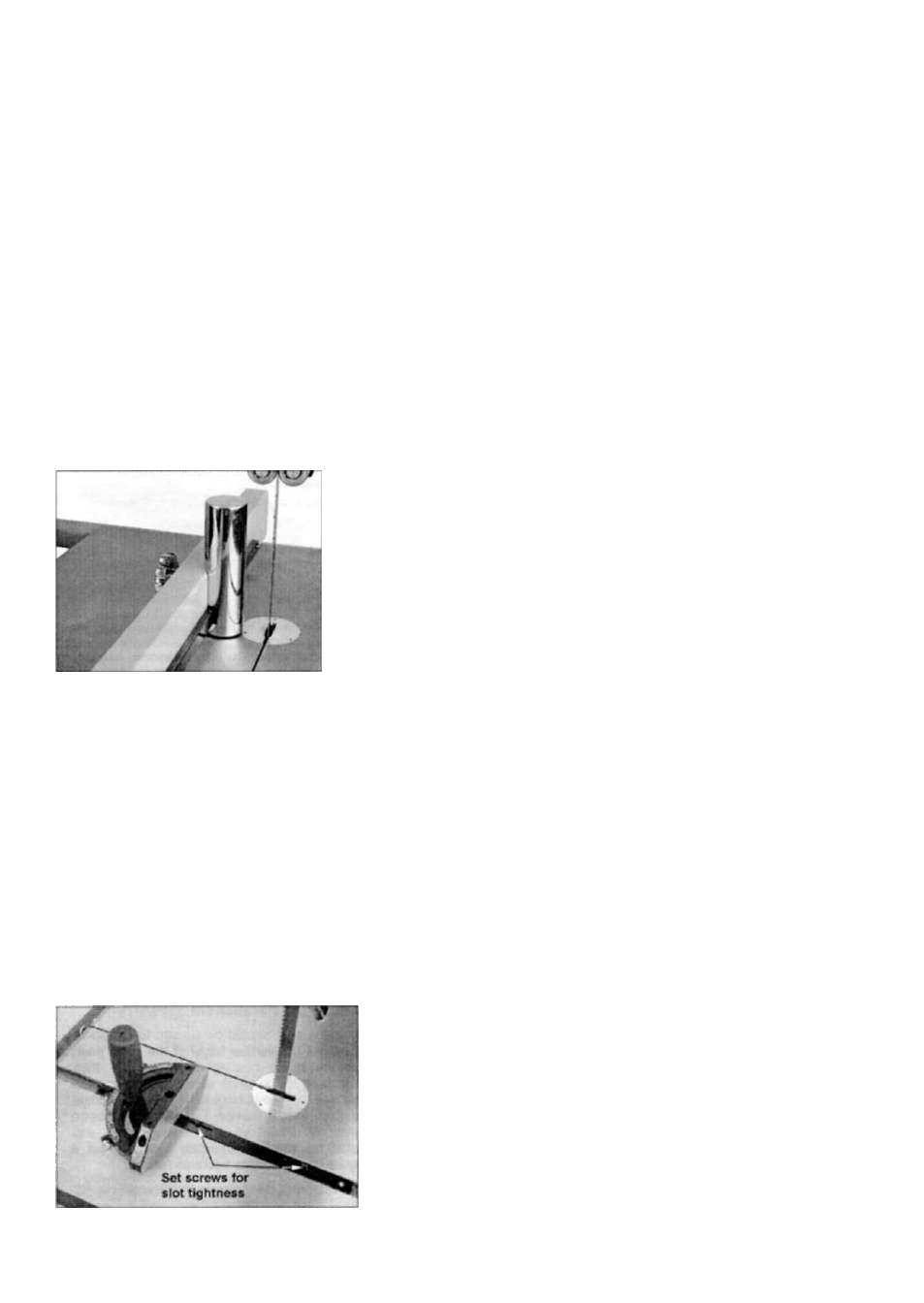

Внимательно посмотрите на иллюстрацию 35.
Круглый упор для распиливания поставляется с ленточнопильным станком. Это обеспечивает единственную точку контакта, разделяя
заготовку в детали при криволинейном пилении.
Удалите алюминиевое ограждение на упоре и установите круглый упор к специальному пазу в станине упора для движения заготовки,
закрутив через паз винт с круглым барашком, как показано. Круглый упор обычно помещается так, чтобы его центр был приблизительно на
одной линии, с передним краем пильного полотна.
Иллюстрация 35
Упор для пиления под углом до 45 градусов
Внимательно посмотрите на иллюстрации 36 и 37.
Упор для пиления под углом 45 градусов предоставлен для операций раскряжевывания. Установите упор для пиления под углом 45
градусов, двигая конец балки упор для пиления под углом 45 градусов в T-паз стола.
Упор для пиления под углом 45 градусов должен соответствовать уютно в пределах щели скос пода углом 45 градус, все еще скользя легко.
У балки упор для пиления под углом 45 градусов есть две щели, каждый с зажимным винтом (иллюстрация 36). Смените друг друга один или
оба из этих зажимных винтов с 5/32" (4-миллиметровый) рывок ведьмы как необходимо устранить любую игру между балкой шаблона скос
пода углом 45 градус и пазом скос пода углом 45 градус.
Если щель стола/скос пода углом 45 градус будет квадратной к лезвию (см. "Параллель Стола Лесосеки, чтобы Переместить с помощью
бульдозерного полотна"), то шаблон скос пода углом 45 градус также будет квадратным к лезвию. Перед действием, однако, 90 ° лесосек
упор для пиления под углом 45 градусов должны быть проверены относительно пильного полотна, следующим образом.
1 . Поместите квадрат против среза упора для пиления под углом 45 градусов, и против плоской поверхности пильного полотна, как
показано. (Поместите квадрат против плоской поверхности лезвия, не зубья, которые установлены шире чем корпус лезвия). Широкое
полотно предпочтительней для этого технологического процесса.
2. Установите пластинами остановки 90° (C) из пути, и ослабьте ручку (A). Переместите корпус упора для пиления под углом 45 градусов,
пока это не поток с квадратом, затем повторно сжимать ручку (A).
3. Зацепите пластиной остановки (C), отступают, и ослабляют 90 муфт ведьмы остановки ° и регулируют винт, пока это не связывается с
пластинами остановки 90°.
4. Повторно затяните гайку.
5. Ослабьте стопорный винт у основания указателя, и переместите указатель так, чтобы это выстроилось в линию с указанием 90° на
шкале.
6. Повторно затяните стопорный винт.
Иллюстрация 36
