Инструкция по эксплуатации Hilti DS-TS22C
Страница 22
22

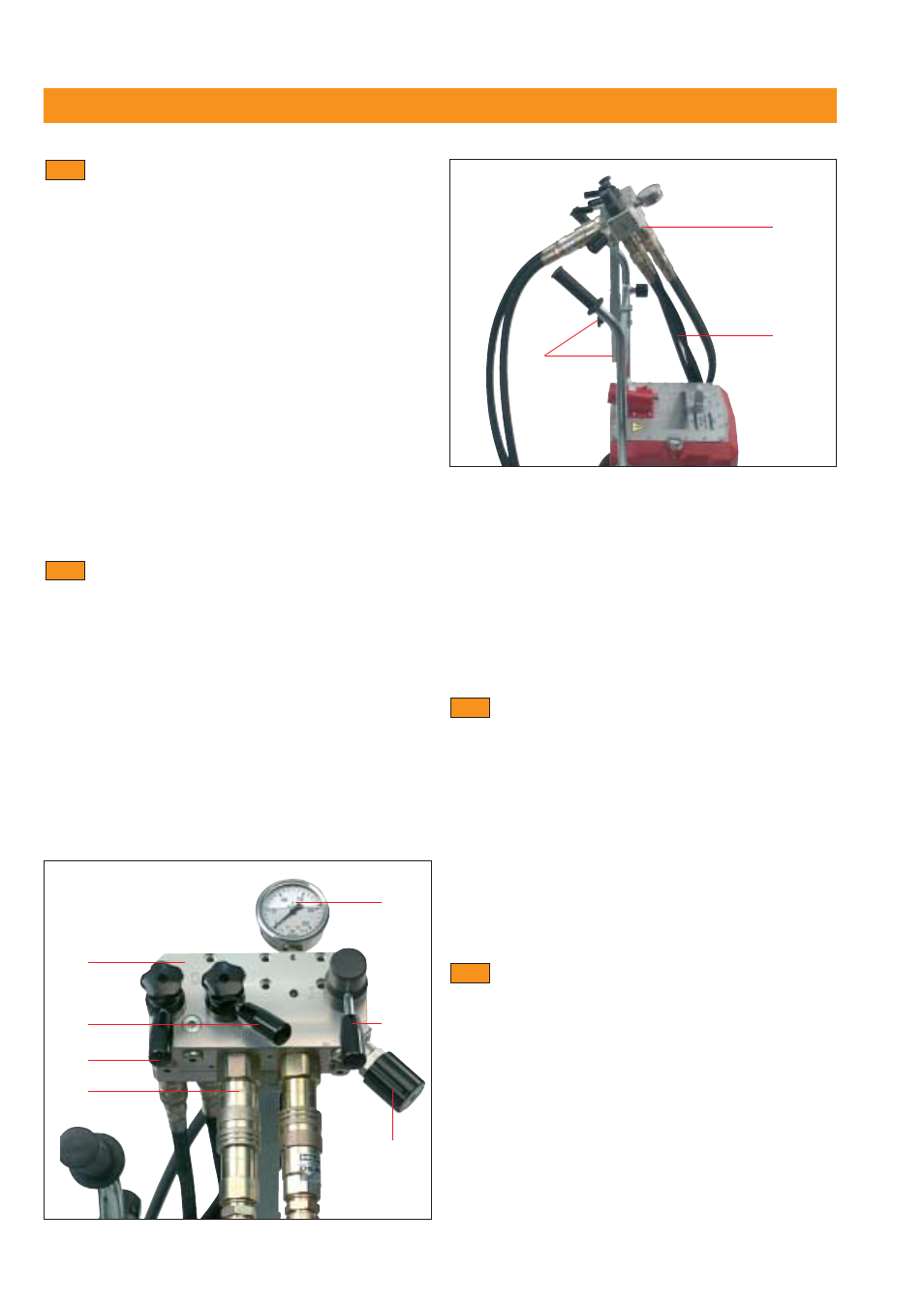

D-RC22 Пульт
дистанционного
управления
ቢ
ቪ
ቤ
ባ
ቦ
ብ
ቧ
Проверки перед началом резания
– Рельсовые опоры и рельсы должны быть
правильно выровнены и закреплены (все болты
надежно закручены).
– Режущая голова должна быть смонтирована без
люфтов, эксцентриковые ролики зафиксированы
и выбрана правильная передача.
– Гидравлические шланги и водяные шланги
должны быть вставлены, правильно подсоеди-
нены и зафиксированы контровочными втулками.
– Должен быть установлен правильно выбранный
диск с правильным направлением вращения,
крепежные болты должны быть крепко затянуты,
установлен и закреплен защитный кожух.
– Энергоснабжение и водоснабжение должно быть
в состоянии готовности, кнопки и рычаги
управления должны находиться в положении “0”
(выкл.), и должны соблюдаться правила техники
безопасности на рабочем месте.
Эксплуатация стенорезной системы
D-LP 1 5 / DS-TS 22 или DS-TS 22 C с
использованием D-RC 22
– Блок D-RC22 используется как отдельный пульт
дистанционного управления для DS-TS22 или как
встроенная часть режущей головы DS-TS22C.
Одно отличие: отдельный пульт дистанционного
управления оборудован манометром.
– При необходимости для использования с DS-
TS22C к напорному шлангу может быть
подсоединен отдельный манометр (который
можно заказать как аксессуар).
– Обе модификации работают совершенно
одинаково, а именно:
9.2
9.1
ቢ D-RC22 корпус пульта управления
ባ Ручка регулировки мощности
ቤ Блокируемый рычаг I/O =вкл./выкл., приводной двигатель
алмазного диска, главная цепь.
ብ Направление врезки (погружения) – ручки управления скоростью
погружения
ቦ Направление вперед – ручки управления скоростью вперед
ቧ Соединения для гидравлического шланга РН 58 от
гидравлического агрегата
ቨ Соединения для гидравлических шлангов РН 58 к режущей голове
ቩ Соединения для управляющих шлангов FH 4/14 к режущей голове
ቪ Манометр, показывающий давление в барах к приводному
двигателю
ቫ Зажим для монтажа на D-LP15 блока управления D-RC22
Стенорезная система Hilti с
полуавтоматическим управлением
движения вперед
– Отрегулируйте оптимальную/максимальную
скорость движения вперед во время первого
полного разреза на оптимальную глубину зареза
и гидравлическое давление порядка 160-180 бар.
Проводите эту настройку, когда голова врезается
в бетон, которая, как вы считаете, представляется
нормальной. Такая настройка не должна
производиться, например, когда вы разрезаете
арматуру вдоль или в аналогичных
нетрадиционных ситуациях.
Важная информация по эксплуатации и
управлению системой
– Будучи первоначально настроена, эта система
сама себя регулирует, то есть, когда встречается
арматура, режущая голова уменьшает скорость
движения вперед автоматически и продолжает
действия в режиме «остановок и продвижения».
– Оператору нет необходимости непрерывно
регулировать рукоятки управления. Он может
наблюдать за процедурой резания или, напри-
мер, монтировать рельс для следующего реза.
– Преимущества: Неопытные операторы могут
начать продуктивно работать уже через короткое
время, а опытные - достичь очень высокой
эффективности..
9.4
9.3
ቫ
ቨ
ቩ
9. Настройка, проверка и эксплуатация стенорезной системы
