Инструкция по эксплуатации Hilti DS-TS22C
Страница 19
19

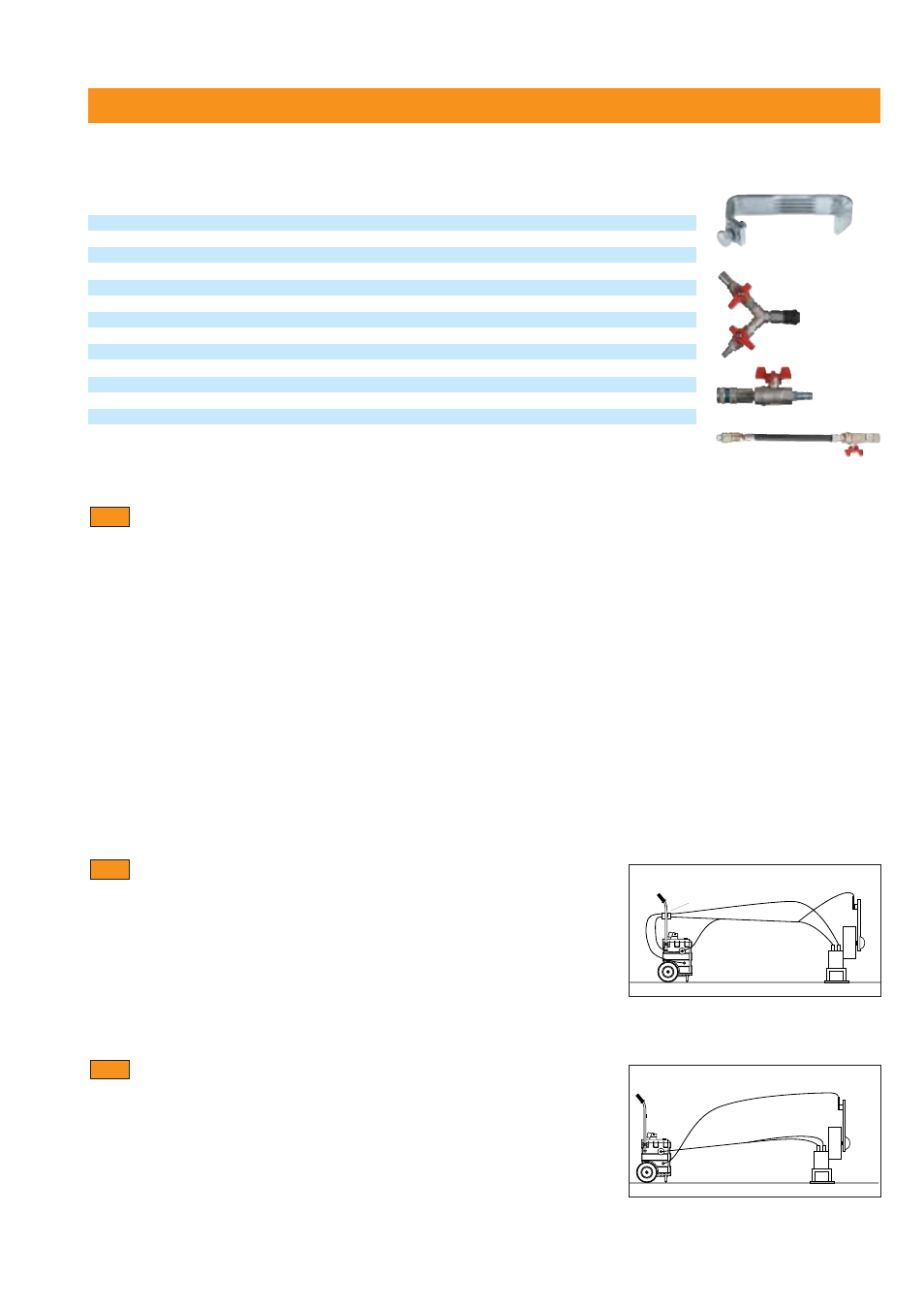

7. Настройка стенорезной системы для различных применений
ቨ
ቩ
ቪ
ቫ
Дополнительные аксессуары для D-LP 15 / DS-TS 22 / DD-750 HY
В комплект инструментов не включены следующие позиции:
Обозначение при заказе
Кол.
№ поз. / Использование
DS-ES-L ограничитель
2
ቨ Концевой упор для L рельса
Водяной кран Y-деталь
1
ቩ Водоснабжение
Водяной кран
1
ቪ Водоснабжение
Разъем для подключения воды к режущей голове 1
Запасная деталь для пильной головки
РВодяной шланг с краном DD-750HY
1
ቫ Запасная деталь для DD-750HY
Гидравлический штуцер FH
1
/
4
″
(охватывающая)
1
Запасная деталь для FH
1
/
4
″
Гидравлический штуцер FH
1
/
4
″
(охватываемая)
1
Запасная деталь для FH
1
/
4
″
Гидравлический штуцер PH
5
/
8
″
(охватывающая)
1
Запасная деталь для PH
5
/
8
″
Гидравлический штуцер PH
5
/
8
″
(охватываемая)
1
Запасная деталь для PH
5
/
8
″
Гидравлическое масло HVLP 46 (25 литров)
1
Гидравлический агрегат
Плита для заточки, 319х319х18 мм
1
Алмазные диски, колонковые буры
СЕЕ 32 А штепсельная розетка
1
Силовой удлинительный кабель
Рожковый гаечный ключ, 36 мм AF, DIN 894
1
Крепление/удлинение/колонкового бур
Рожковый гаечный ключ, 41/46 мм AF, DIN 895
1
Крепление/удлинение/колонкового бура
Использование других гидравлических агрегатов для управления режущими головами
DS-TS22 / TS22C
– Это допускается только в том случае, когда гидравлический агрегат удовлетворяет следующим условиям:
■ Максимальный расход масла 45 л/мин.
■ Максимальное рабочее давление 190 бар.
■ Модификации гидравлических штуцеров DS-TS22 и DS-TS22C НЕ допускаются. В частности, должны
соблюдаться направления вперед и назад (отмеченные
◗стрелками).
– Пользователь несет ответственность за то, что система управления работает правильно.
Преимуществом является использование D-RC22 с DS-TS22.
– Повреждение DS-TS22 / C, возникшее в результате использования гидравлического агрегата, отличного
от D-LP15, для питания системы, не покрывается гарантийными обязательствами корпорации Hilti.
– Если используется гидравлический агрегат D-LP32(30), не должна превышаться установка мощности 5
(60 л/мин), то есть максимальный расход масла 45 л/мин.
Подключение и работа DS-TS22 с D-RC22
– DS-TS22 должен управляться пультом дистанционного управления D-
RC22.
– Пульт дистанционного управления D-RC22 может быть удобно
смонтирован на гидравлическом агрегате.
– При желании D-RC22 может быть смонтирован на отдельной стойке.
Подключение и работа DS-TS22C
– Режущая голова управляется только рабочими рычагами на самой
голове.
– При конфигурации, описанной выше, возможно прямое управление
режущей головой.
7.12
7.11
7.10
;;;;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;;;;
1x DS-FH 4/14-10
2x D-PH 58-10
D-RC22
2x D-PH 58-
1
;;;;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;;;;
2x D-PH 58-10
1x D-WH 11
