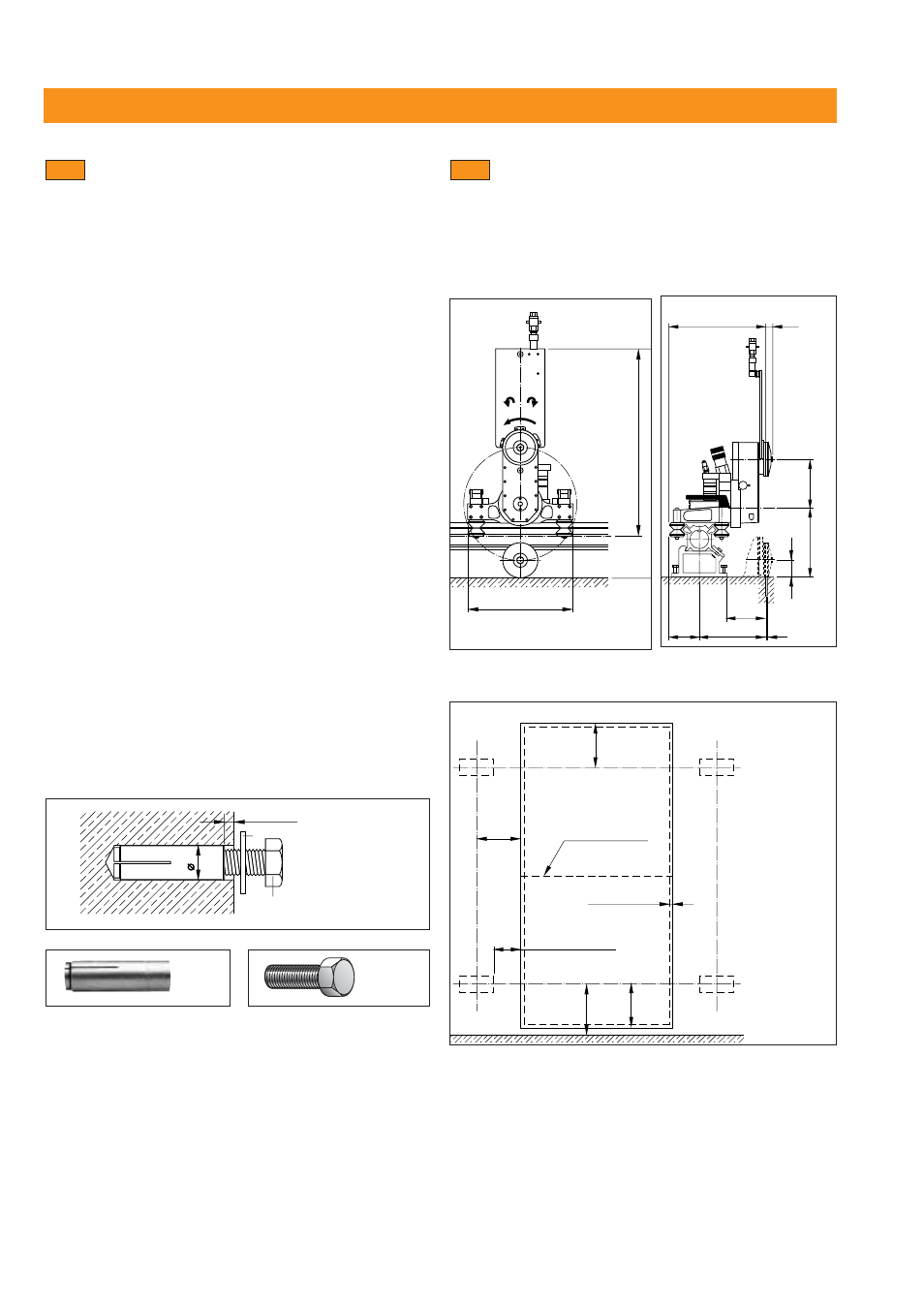

7. Настройка стенорезной системы для различных применений
14
1
2
730
595
329
177
139
230
5
94
243
66
324
Schnitt
27
5
235
230
139
Расстояние от
линии разреза
235
275
Возможный раздели-
тельный разрез
Пол
Ширина реза
ܨ Точно
выровняйте
верхнюю
рельсовую
опору,
установите
ее по уровню
и закрепите.
ܩ Выровняйте
нижнюю
рельсовую
опору и слегка
затяните
Крепление базового материала
– Стенорезную систему можно эффективно и
безопасно использовать только тогда, когда она
жестко и надежно закреплена на базовом
материале. Мы рекомендуем использовать
перфораторы Hilti и анкерные системы.
– Рельсовые опоры и опоры для резки под углом
должны закрепляться с использованием анкеров,
подходящих для данного базового материала.
Соблюдайте инструкции по установке,
предоставленные производителем анкеров.
– Например, когда используются металлические
распорные анкеры Hilti HKD M12, следует
выдерживать минимальное расстояние до края 18
см. Вообще говоря, бетонная пыль должна
выдуваться из отверстия и анкеры должны
устанавливаться на > 5 мм ниже поверхности
бетона.
– Для каменной кладки и т.п., например, можно
использовать химические (клеевые) анкеры Hilti
HIT или сквозные стержни.
– Для очень неровных поверхностей под рельсовые
опоры следует устанавливать регулировочные
прокладки или уплотнительные детали, и/или
рельсовые опоры должны быть отрегулированы с
помощью болтов настройки.
– Чаще всего на железобетонных конструкциях
используются следующие анкеры:
HKD-D M12
×
50, d 16
Рекомендуется
HKD-E M12
×
50, d 15
использовать
гальванизированные
болты.
Приблизительно 5 мм
d
мм
Шайба
Болт М12x40,
класс 8.8
7.1
Расположение рельсовых опор для
стандартных разрезов
Основные размеры DS-TS 22 / DS-TS 22 C
Размеры перед началом резания (мм)
7.2
Пример: резание дверного проема
