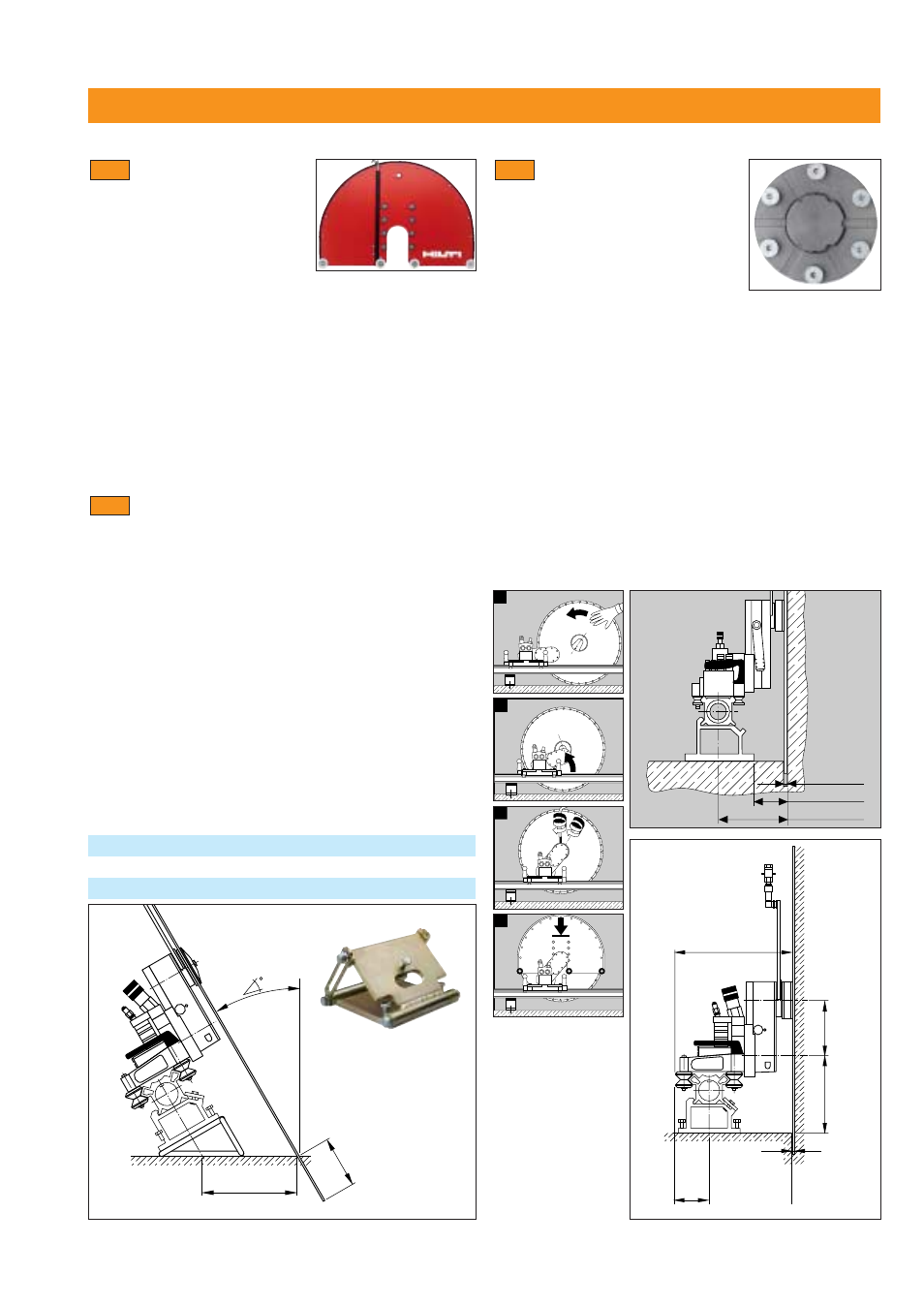

Резание заподлицо с
использованием
новейшей модели
фланца DS-FCA-110
– Как и для стандартных приемов
резания, диск может крепиться
после того, как голова смонти-
рована на рельсе. (Старый метод: голова и прикр-
епленный диск должны подниматься на рельс
вместе, и диск должен направляться в разрез).
– Состоящий из двух деталей фланец для резки
заподлицо DS-FCA-110 позволяет продвигаться
быстрее и помогает предупредить травмы спины,
вызываемые подъемом тяжестей.
– Стенорезная система Hilti может быть собрана
заранее и расположена очень точно.
– Система управления позволяет без усилий
поворачивать поворотную руку для расположения
диска.
– Скорости вращения вала и техника резания такие
же, как и для стандартных применений.
7.8
17
7. Настройка стенорезной системы для различных применений
Защитный кожух
– Всегда проверяйте, чтобы
защитный кожух DS-BG
находился на месте, когда
работаете.
– Защитный кожух имеет две
секции, что позволяет производить резание в углах.
– Благодаря симметричной конструкции защитный
кожух легко переворачивается, позволяя произв-
одить резание в углах как налево, так и направо
(или вверх и вниз), не снимая диска с разреза.
– Используйте шестигранный гаечный ключ 10 мм
AF, поз. № 221193/6, для затягивания держателя
кожуха. Держатель кожуха должен всегда
оставаться в одном и том же положении.
– Используйте защитные кожухи DS-BGF (открытые
с одной стороны) для резания заподлицо.
Применение опоры для резания под
углом DS-RFP
– Опора для резания под углом используется для
проведения резания на лестницах, в туннелях и
для осуществления разрезов под углом до 45°.
– Выравнивайте оборудование с использованием
транспортира для измерения угла диска,
смонтированного на голове.
– Из-за углового расположения диска глубина
разреза уменьшается. Кроме того, диск подве-
ргается действию дополнительных изгибающих
нагрузок. Для настройки размеров и глубин раз-
резов используйте приведенную ниже таблицу.
ВАЖНО: Когда выполняете угловые разрезы,
делайте неглубокий направляющий разрез и
работайте очень осторожно!
Угол среза 10° 20° 30° 40° 45°
∅
900 900 900 900 900
C 30 24 18 8 3
A 24 26 29 34 38
7.7
7.6
A
C
1
2
3
4
DS-BGF
DS-BG
5 mm
183 mm
274 mm
177
243
363
94
5
