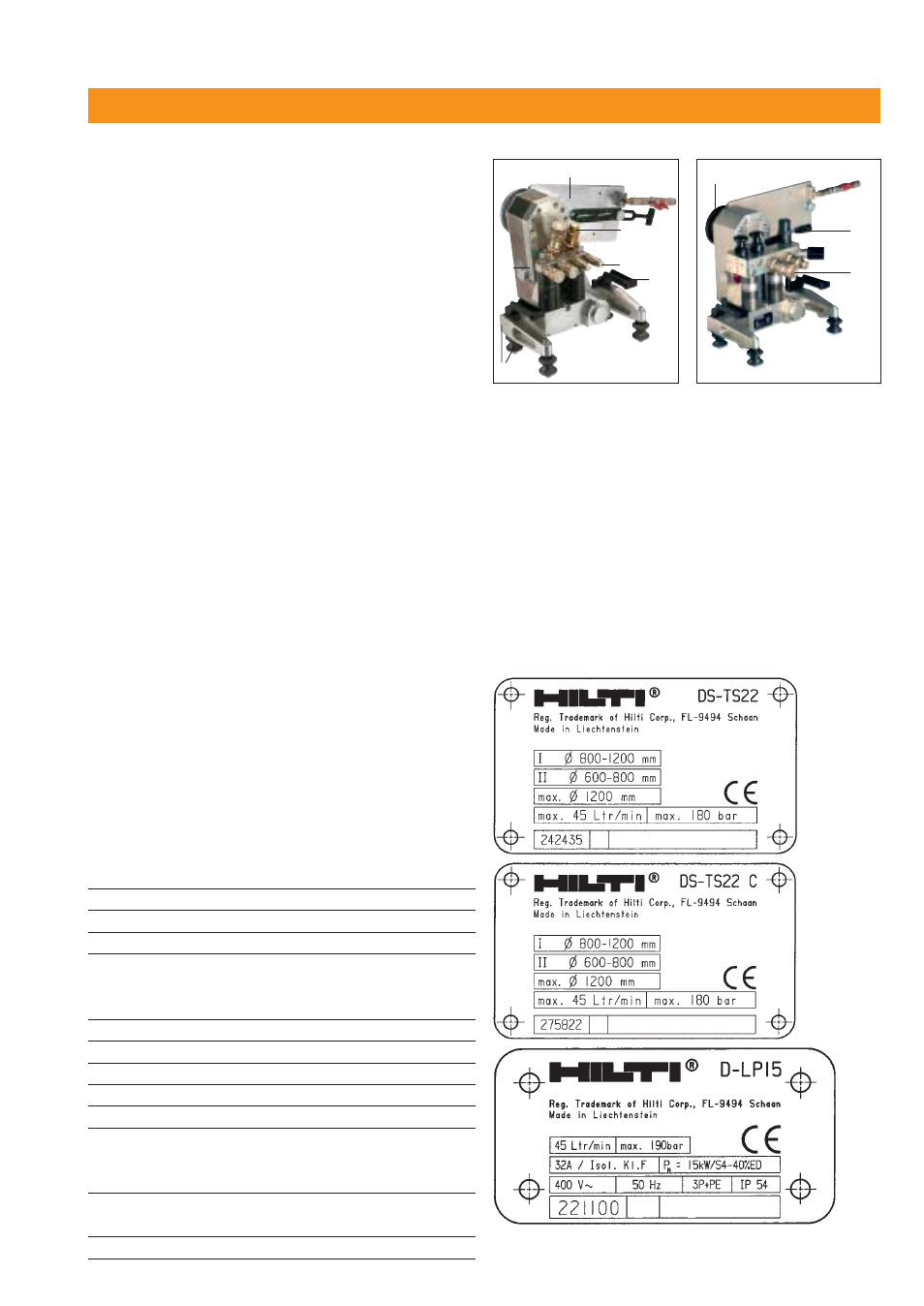

4. Общее описание и технические данные
➀
➂
➁
➄
➅
➃
➇
➆
➄
DS-TS 22
DS-TS 22 C
ቢ Поворотная рука головы со встроенным
двигателем и 2-скоростной коробкой передач
ባ Защитный кожух (повторяет движения
поворотной руки)
ቤ Каретка с износоустойчивыми стальными роликами
ብ Захват с кулачковым роликом
ቦ
5
/
8
″
штуцер для напорного шланга
ቧ
1
/
4
″
штуцер для управляющего шланга
ቨ Управляющий рычаг на режущей голове
ቩ Фланец монтажа диска с единственным болтом
M12
×
25
Стенорезная система D-LP 15 / DS-TS 22 / DS-TS 22 C
является высоко эффективной системой,
используемой с алмазными дисками диаметром до
1200 мм. С ее помощью можно производить резание
на глубину 53 см. Очень компактная голова DS-TS 22 /
DS-TS 22 C оборудована быстрой, легко
устанавливаемой монтажной системой кулачковых
роликов, 360о поворотным манипулятором головы
(рукой) со встроенным двигателем и 2-скоростной
коробкой передач, которая делает замену приводного
механизма очень простой. Монтаж диска
осуществляется с помощью одного болта, а приводной
вал включает центральную систему охлаждения диска.
Питание двигателя и системы управления
осуществляется гидравлически, что позволяет
использовать полуавтоматическую передовую
управляемую систему, которая работает независимо
от обрабатываемого материала (однажды
настроенная, она регулируется автоматически). При
использовании очень жесткой и симметричной D-R..
рельсовой системы во всех видах применений можно
достичь прецизионных разрезов и работы
прекрасного качества. Благодаря использованию
электрических двигателей с масляным охлаждением,
гидравлический агрегат D-LP 15 является очень
компактным. Голова DS-TS 22/C включает клапан
сброса давления, и поэтому может получать питание
от ряда различных определенных гидравлических
агрегатов. D-LP 15, являющийся стандартным
гидравлическим агрегатом для использования с такой
системой, имеет номинальную мощность 15 кВт при 32
А. Он также подходит для использования с 16 А.
питающими сетями. Эта стенорезная система очень
удобна, ее может собрать и легко с ней управляться
один человек, при этом все время будет
обеспечиваться оптимальное качество резания.
Технические характеристики DS-TS 22 или
DS-TS 22 C
Диапазон диаметров дисков
∅
600–1200 мм
1-ая передача
∅
800–1200 мм
2-ая передача
∅
600– 800 мм
Производительность резания средне
абразивного железобетона с использованием
дисков Hilti (рекомендация): приблизительно 2 м
2
/ч
Вес DS-TS 22:
27 кг
Вес DS-TS-22 C:
31 кг
Двигатель Hilti:
30 см
3
Макс. расход масла:
45 л/мин
Макс. рабочее давление:
190 бар
Гидравлические штуцеры
Напорные шланги (РН):
5
/
8
″
(Holmbury тип 4)
Управляющие шланги (FH):
1
/
4
″
(Holmbury тип 2)
Управление TS 22:
От пульта дистанционного
управления D-RC 22
Управление TS 22С:
От режущей головы
