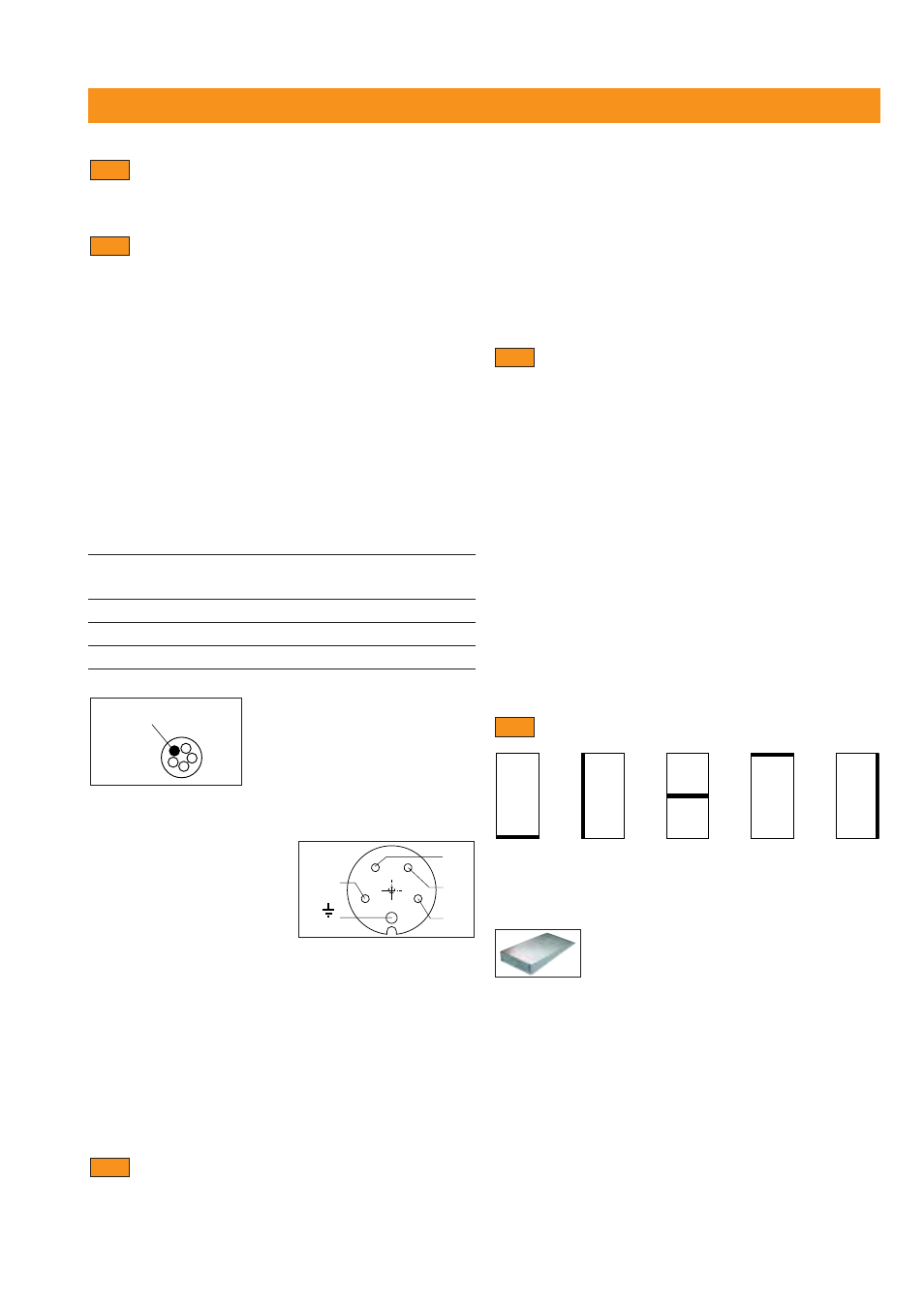

6. Подготовка рабочего места и стенорезной системы
Необходимо соблюдать предостережения и
правила безопасности, перечисленные в разделах 1
и 2.
Требования к питанию и охлаждающей воде
– Гарантируйте, что электроснабжение имеет
предохранитель, рассчитанный на 32 ампера
(минимум 16 ампер), и что заземление /соединение
с заземляющим проводом в рабочем состоянии (за
это несет ответственность старший прораб).
– Используйте электрические удлинители со
стандартными «Евро» розетками в соответствии с
EN CEE 32. Выбирайте поперечное сечение и
длину кабеля в соответствии с нагрузкой на нем
(амперы). При этом руководствуйтесь следующей
таблицей:
Площадь поперечного сечения отдельных
кабельных жил (F)
Ток Гидрав-лический F mm
2
Fmm
2
Fmm
2
F mm
2
F mm
2
Амперы (А) блок
2,5
4
6
10
16
16
LP15/400V
49
78
117
195
м
*
20
LP15/400V
39
63
94
156
250
32
LP15/400V
24
39
59
98
156
* максимальная длина кабеля в метрах
Электрический кабель
Разъем СЕЕ 32 (штырьковый) на D-LP15 400V –
расположение штырьков
PE = земля/заземление
N =
нейтраль (не используется)
L1 = фаза
L2 = фаза
L3 = фаза
– Гарантируйте, чтобы подача воды производилась
с давлением 4-6 бар. Нормальный расход охлаж-
дающей воды 10 л/мин. По техническим причинам
расход воды не может быть меньше 5 л/мин.
– Предусматривайте соответствующие устройства
для отвода воды, в зависимости от рода работы и
ситуации, например, водяные барьеры, пылесосы
мокрого типа, крышка с пластмассовыми листами
и т.п.
Выяснение ситуации и безопасности
рабочего места
– Прежде чем начинать резание, получите
разрешение строительного инженера или
6.3
L2
L1
N
PE
L3
F mm
2
6.2
6.1
старшего прораба. Выясните, допускается ли
проводить резку на углах. Если нет, то сначала
следует запланировать и просверлить угловые
отверстия.
– Проверьте, чтобы зона проведения работ была
огорожена, опоры находились на своих местах и
были развешаны предупредительные знаки.
Планирование последовательности
резания и маркировка резов и крепежных
точек.
– Детали, которые нужно отрезать, обычно
маркируются клиентом. Рациональную
последовательность резания можно соблюдать,
когда рельсовые опоры правильно установлены.
– При необходимости, регулируйте максимальный
размер и вес бетонных блоков до
общераспространенных размеров, делая
разделяющие разрезы, например, в соответствии
с рабочим заказом, имеющимися средствами
обращения с блоками, мощностью имеющегося
крана или максимальной допустимой нагрузкой
на перекрытие.
Последовательность резания
1-й разрез
2-й разрез
3-й разрез
4-й разрез 5-й разрез
Для крепления отрезанных бетонных блоков можно
использовать стальные клинья.
Обозначение: стальной клин.
