Инструкция по эксплуатации Hilti DS-TS22C
Страница 18
7. Настройка стенорезной системы для различных применений
18
ቢ
ባ
ብ
ቤ
ቦ
ቧ
Обозначение при заказе
Кол.
Использование

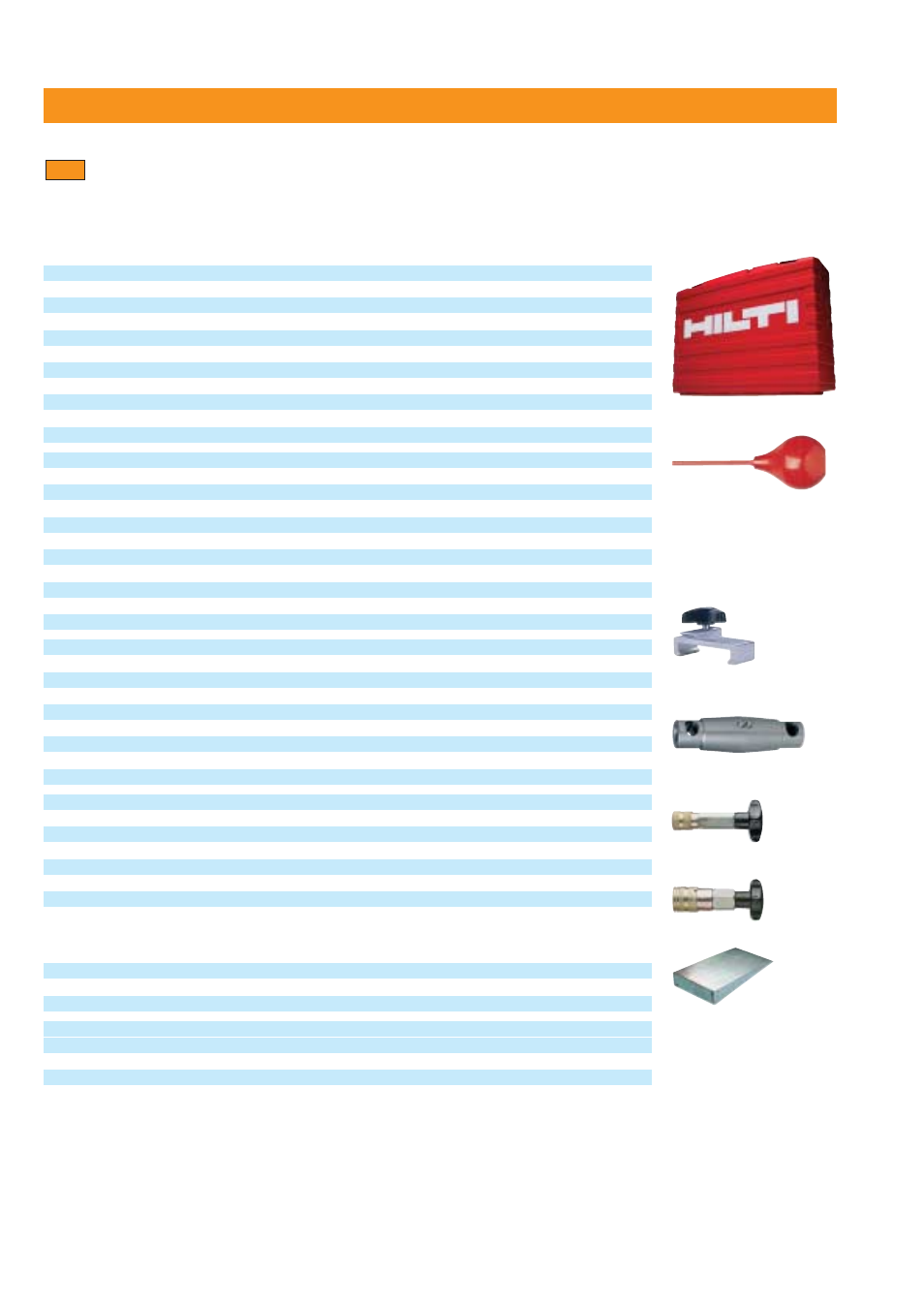

Комплект инструментов LP15-TS-HY
1
Гидравлическое резание и сверление
Включает:
D-LP15/DS-TS 22/DD-750 HY
Чемодан из ударопрочной пластмассы
1
Оператор
Аксессуары, список содержания и их использования 1
Оператор
Складной метр, 2 м
1
Оператор
Чистящая ткань STOF
1
Оператор
Плоская щетка
1
Оператор
Спрей Hilti
1
Оператор
Гель Hilti
1
Оператор
Беруши
1
Оператор
Защитные очки
1
Оператор
Груша для продувки ВВ
1
ቢ БПродувка анкерных отверстий
Спиртовой уровень
1
Сборка рельсов
Гаечный ключ рожковый/накидной, 19 мм
1
Сборка рельсов
Гаечный ключ рожковый, 13/18 мм
1
Сборка рельсов/Эксцентриковых роликов
Отвертка, 6 мм
1
Сборка
Молотокr 1
1
/
2
кг
1
Установка анкеров
Головка 19 мм AF
1
Сборка рельсов
Удлинитель ,
1
/
2
″
квадратное сечение
1
Сборка рельсов
Ключ с храповиком,
1
/
2
″
, квадратное сечение
1
Сборка рельсов
Ключ с D рычагом с
1
/
2
″
квадратным сечением
1
Сборка рельсов
D-CP-ML настенный фиксатор
1
ባ В Монтаж рельсов
Шестигранный болт М12х40/8.8
8
Крепеж рельсовой опоры
Шестигранный болт М12х70/8.8
8
Крепеж рельсовой опоры
Шайба А13
8
Крепеж рельсовой опоры
DS-RF зажимная деталь
1
Запасная деталь рельсовой опоры
Шайба, 12х18х1
3
Запасная деталь рельсовой опоры
Пружина, 1х12х25
3
Запасная деталь рельсовой опоры
Гайка с шайбой М12
8
Угловая режущая пластина
D-EP-ML
1
/
2
″
эксцентриковый болт
3
Удлинение рельса
D-CO-ML конусный палец
1
ቤ Удлинение рельса
Резина
2
Держатель защитного кожуха
Зажимная гайка
1
Крепление защитного кожуха
Шестигранный ключ, 4 мм
2
Крышка гидроагрегата
Шестигранный ключ, 10 мм
1
Фиксация держателя защитного кожуха
DS шестигранный ключ с Т-образным захватом
1
Замена передачи режущей головы
Стикер замены масла
1
Гидравлический агрегат D-LP 15
D-LP 15 штыревой разъем
1
Запасная деталь D-LP 15
Т4А/250 В предохранитель
10
Запасной предохранитель к
трансформатору D-LP 15
D-PRT клапан сброса давления FH
1
/
4
″
1
ብ Сброс давления FH
1
/
4
″
D-PRT клапан сброса давления PH
5
/
8
″
1
ቦ Сброс давления PH
5
/
8
D-стальной клин 130х70х20
6
ቧ Крепление бетонного блока
Медное кольцо
5
Для удлинителя колонкового бура
Специальный болт М10 с потайной головкой
(комплект из 6)
1
Запасная деталь, фланец DS-FCA
Комплект из 3 уплотнений
1
Запасная деталь, фланец DS-FCA
Специальный шестигранный болт, М12х25/10.9
2
Запасная деталь, монтаж алмазного диска
Хомут для шланга, 15–24 мм
2
Крепление водяного шланга
Комплект инструментов для D-LP 15 / DS-TS 22 / DD-750 HY
Позиции, перечисленные в комплекте инструментов, необходимы для правильной безопасной работы
стенорезной системы.
7.9
