Инструкция по эксплуатации Hilti DS-TS22C
Страница 15
1
2
Рельсовая
опора DS-RF
Зажимная
пластина с
болтом М12
(19 мм AF)
Рельсовая опора с
зажимной пластиной
Прикрепление зажимной детали
15

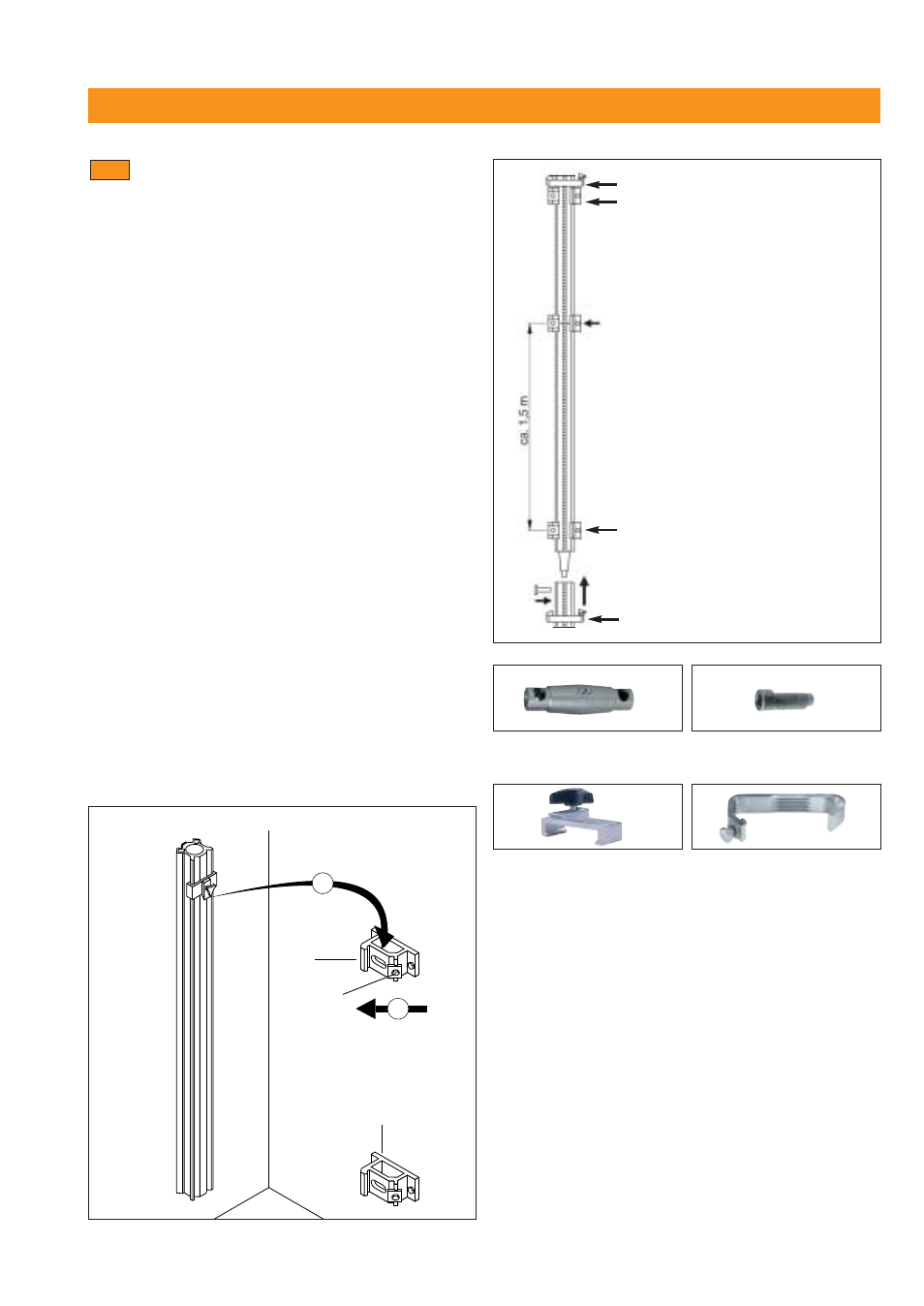

7. Настройка стенорезной системы для различных применений
Монтажный рельс D-R..L, настенный
фиксатор и удлинение рельса
– D-R..L рельсы имеют длину 50, 100, 150, 200 и 230
см.
– Когда рельс монтируется вертикально,
используйте настенный фиксатор D-CP-M/L.
Зафиксируйте настенный фиксатор на D-R..L
рельсе и зацепите его на верхней, точно располо-
женной и выровненной рельсовой опоре DS-RS.
– Расположите нижний конец рельса в нижней
рельсовой опоре (не затягивая полностью),
передвиньте вверх зажимную пластину и затяните
болт М12. Проверьте расстояние от линии
разреза и выровняйте рельс, прежде чем
полностью затягивать болт.
– При установке рельсов всегда располагайте
рельсовые опоры под прямым углом к рельсам, а
затем прочно затягивайте все болты крепления
рельса.
– Все рельсы Hilti D-R..L могут удлиняться,
формируя жесткий узел с помощью конического
соединения: палец D-C-O-ML, эксцентриковый
(спиральный) болт.
– Рекомендуемое расстояние между рельсовыми
опорами приблизительно 1,5 м.
– Когда палец не может быть использован, рельсы
можно удлинить, монтируя рельсовую опору на
стыке между двумя рельсами.
– Рельсы D-R..L используются также как колонна в
гидравлической системе сверления DD-750HY.
7.3
D-CO-ML
Палец
D-EP-ML
Эксцентриковый болт
D-CP-ML
Настенный фиксатор
DS-ES-L
Ограничитель
Используйте палец, чтобы удлинить
рельсы для расположения рельсовой
опоры на стыке между рельсами.
DS-ES-L
DS-RF
DS-RF
DS-ES-L
