Инструкция по эксплуатации Hilti DS-TS22C
Страница 16

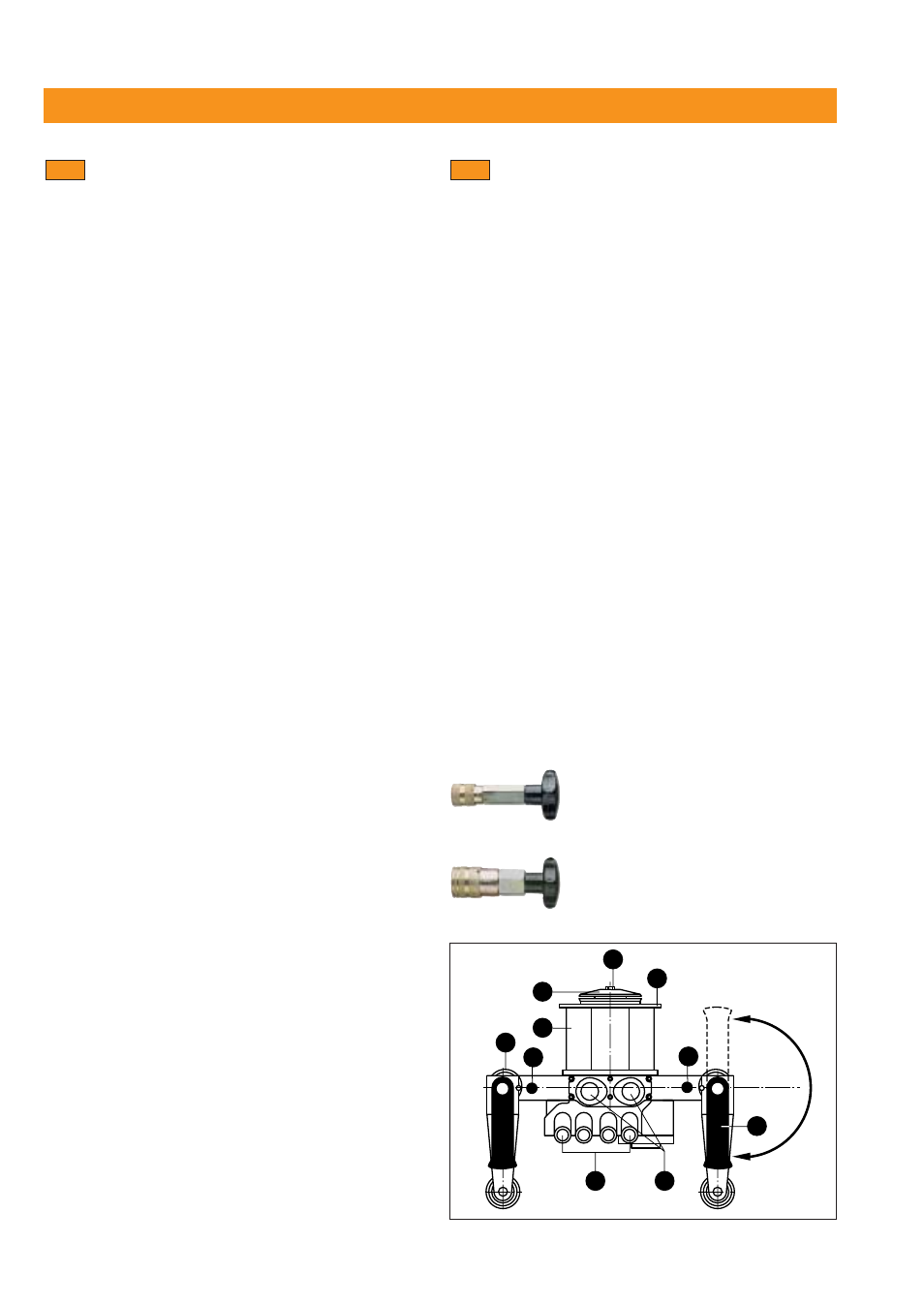

7. Настройка стенорезной системы для различных применений
16
5
6
1
9
8
7
4
2
3
3
Стравливающий давление клапан D-PRT FH
1
/
4
″
Стравливающий давление клапан D-PRT PH
5
/
8
″
Монтаж режущей головы DS-TS 22 или
DS-TS 22/C, гидравлических шлангов и
алмазного диска
– Поворотная рука ➊ должна находиться в
стартовом положении (вертикально вверх).
Большими пальцами нажмите на черные
спусковые кнопки ➋ и откройте захваты ➌,
поворачивая их в направлении поворотной руки,
пока они не зафиксируются. Эксцентриковые
ролики ➍ со стороны поворотной руки находятся
сейчас в открытом положении.
– Расположите режущую голову на рельсе (рельс
уже надежно закреплен), сцепите каретку с
зубьями на рейке и закройте эксцентриковые
ролики, нажимая большими пальцами на
фиксирующие кнопки и поворачивая захваты в
закрытое положение.
– Подсоедините гидравлический шланг D-PH 58 ➎
(
5
/
8
″
напорный шланг для двигателя) и шланговый
узел D-FH 4/14 ➏ (управляющий шланг
1
/
4
″
) к
головке пилы.
– Переведите держатель защитного кожуха ➐ в
соответствующее положение на поворотной руке.
Используйте шестигранный гаечный ключ (10 мм
AF), чтобы крепко затянуть шестигранный болт в
центре поворотной руки перед установкой
алмазного диска. В этом случае на протяжении
всей процедуры резания держатель и защитный
кожух остаются в требуемом положении.
Монтаж алмазного диска
– Выберите алмазный диск (диаметр, тип CS-M или
CМ-M) в зависимости от типа бетона,
производимой работы и последовательности
резания с использованием дисков разных
диаметров.
– Выберите правильную передачу (низкая скорость
– 1-я передача/высокая скорость – 2-я передача).
– Расположите алмазный диск, учтя правильное
направление вращения, на приводном фланце
поворотной руки.
– Закрепите специальную дисковую крышку фланца
➑ и специальный болт ➒ M12
×
25 (класс 10.9).
– Медленно поверните диск, чтобы скрытые
отверстия для крепления диска заподлицо
расположились бы ОКОЛО 6 водяных прорезей,
т.е. чтобы они не пересекались.
– Используйте накидной ключ, чтобы надежно
закрепить специальный болт М12.
7.4
Инструкции по обращению с гидравличе-
скими шлангами и гидравлическими штуцерами
– Перед соединением всегда прочищайте штуцеры
тканью. Поворачивайте крепежную муфту на
штуцере, после того как услышите щелчок.
– Чтобы гарантировать надежную работу и увеличи-
ть срок службы всей системы важно, чтобы все ги-
дравлические штуцеры прочищались ежедневно.
– Не оставляйте гидравлические штуцеры лежать
на грязных поверхностях и не ударяйте ими по
бетонным поверхностям. Избегайте протягиван-
ия гидравлических шлангов поверх острых краев.
– После транспортировки всех модулей к рабочему
месту гидравлический агрегат следует правильно
располагать, а гидравлические шланги сразу же
подсоединять к гидравлическому агрегату. Таким
образом, в шлангах не сможет повышаться
давление, даже при прямом нагревании
солнечным светом.
– Если гидравлические шланги не могут быть
подсоединены, попытайтесь спустить давление в
системе, управляя всеми клапанами
(регулирующими). Альтернативно для спуска
давления можно использовать стравливающий
клапан DPRT. Небольшое количество
вылившегося масла нужно стереть тканью.
– Прежде чем отсоединять штуцеры, сначала
поверните контровочную муфту, пока она не
сцепится с шариком.
7.5
