ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
EAU25080
Заднее колесо
EAU32872
Как снять заднее колесо
EWA10820
8
8
8
8
8
Рекомендуется поручить тех-
ническое обслуживание ко-
леса дилеру фирмы “Ямаха”.
8
8
8
8
8
Обеспечьте надежную опору
мотоциклу, чтобы исключить
возможность его падения.

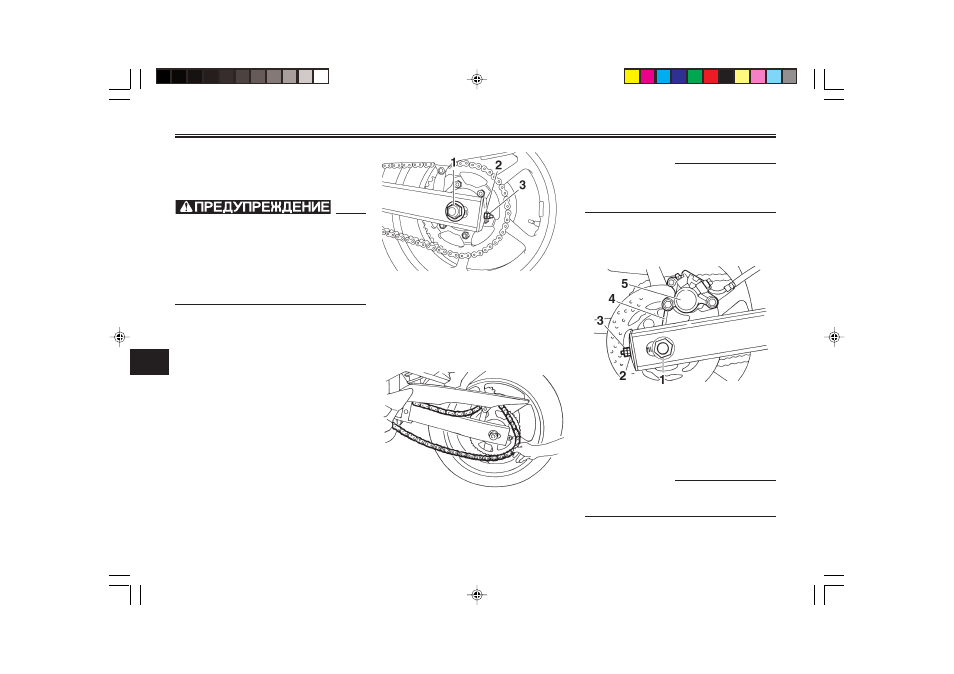

1. Ослабьте гайку оси.
2. Поставьте мотоцикл на цен-
тральную подставку.
3. Снимите гайку оси.
4. Отверните контргайку и гай-
ки приводной цепи с каждой
стороны качающегося рыча-
га.
1. Гайка оси
2. Регулировочная гайка натяжения
приводной цепи
3. Контргайка
5. Толкните колесо вперед, а за-
тем снимите приводную цепь
с заднего зубчатого колеса.
ПРИМЕЧАНИЕ:
Для того чтобы снять или уста-
новить заднее колесо, разнимать
цепь не нужно.
6. Поддерживая тормозную ско-
бу и слегка приподнимая ко-
лесо, выньте ось колеса.
1. Ось колеса
2. Регулировочная гайка натяжения
приводной цепи
3. Контргайка
4. Кронштейн тормозной скобы
5. Тормозная скоба
ПРИМЕЧАНИЕ:
При снятии колеса можно исполь-
зовать резиновый молоток.
7. Снимите колесо.
