ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
EAU32881
Замена фильтрующего эле-
мента воздушного фильтра
Фильтрующий элемент воздушно-
го фильтра необходимо очищать
через интервалы времени, ука-
занные в таблице периодическо-
го технического обслуживания и
смазывания. При езде по особо
влажной или запыленной местно-
сти его следует очищать чаще.
1. Снимите сиденье. (См. стр. 3-
16).
2. Снимите панели А и В. (См.
стр. 6-6).

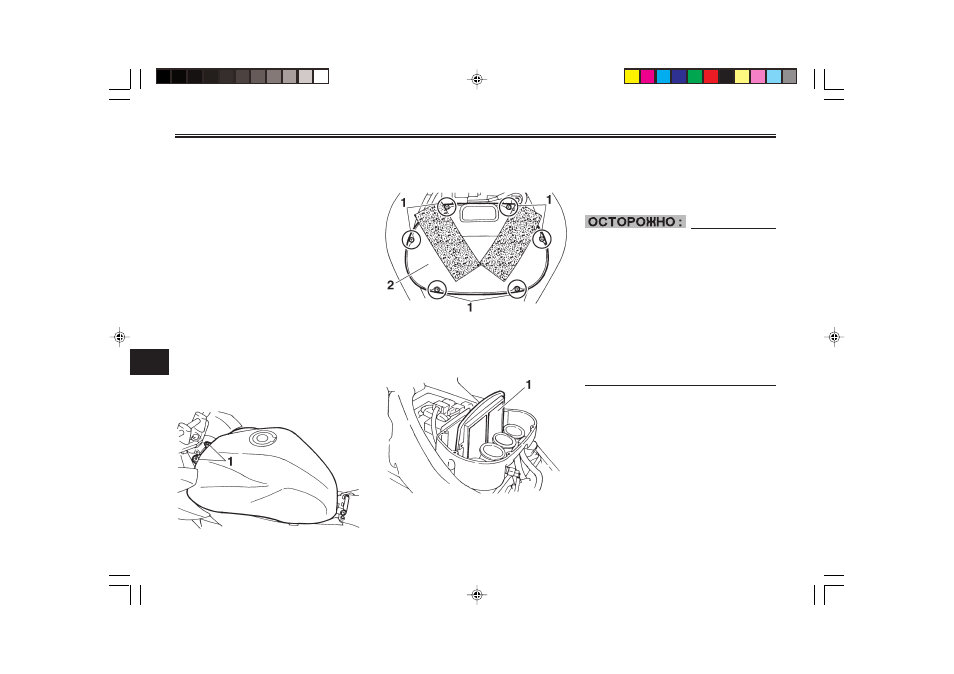

3. Снимите болты топливного
бака, а затем уберите топлив-
ный бак с корпуса воздушно-
го фильтра.
1. Болт
4. Снимите крышку корпуса воз-
душного фильтра, отвернув
винты крепления.
1. Винт
2. Крышка корпуса воздушного фильтра
5. Извлеките фильтрующий эле-
мент воздушного фильтра.
1. Фильтрующий элемент воздушного
фильтра
6. Установите новый фильтрую-
щий элемент в корпус воздуш-
ного фильтра.
EСA10480
8
8
8
8
8
Убедитесь в том, что фильт-
рующий элемент воздушного
фильтра правильно установ-
лен в корпусе.
8
8
8
8
8
Не следует включать двига-
тель без установленного
фильтрующего элемента воз-
душного фильтра, в против-
ном случае поршень(и) и/или
цилиндр(ы) могут быстро
выйти из строя.
7. Установите крышку корпуса
воздушного фильтра, закре-
пив ее винтами.
8. Поместите топливный бак в
первоначальное положение и
закрепите его болтами.
