ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
EAU18771

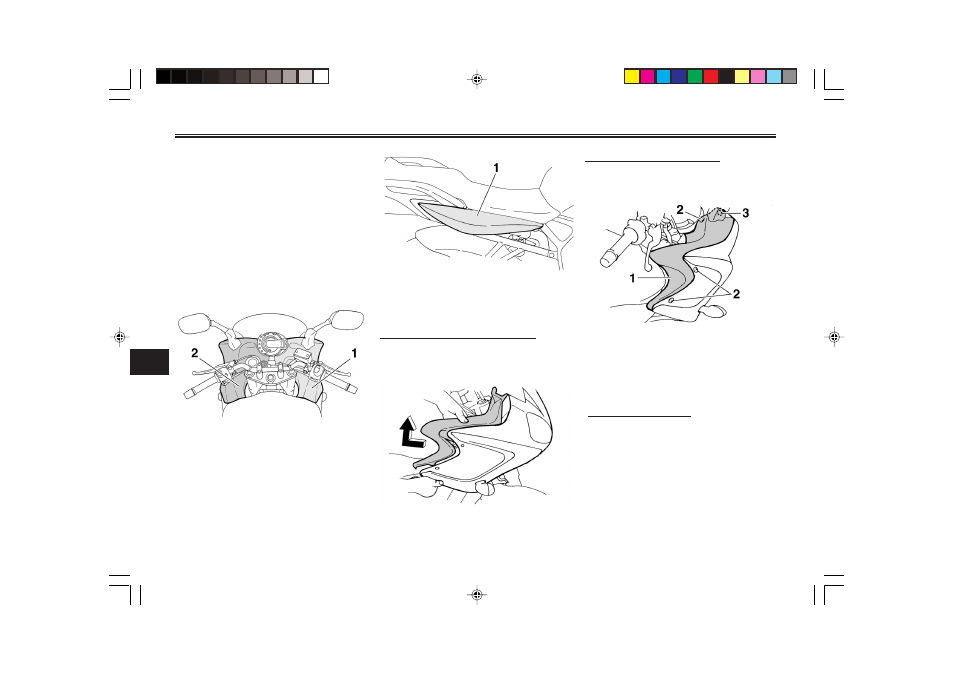

Как снять и установить па-
нели
Чтобы произвести работы по тех-
ническому обслуживанию, описан-
ному в данном разделе, необхо-
димо снять панели, изображен-
ные на рисунке. Всякий раз, когда
вам необходимо снять и устано-
вить панели, обращайтесь к это-
му разделу.
1. Панель А
2. Панель В
1. Панель С
EAU32861
Панели А и В
Как снять одну из панелей
Отверните болты и снимите кре-
пежные кнопки, а затем снимите
панель, как показано на рисунке.
Как установить панель
Установите панель на место, ус-
тановите крепежные кнопки и
болты.
1. Панель А
2. Болт
3. Крепежная кнопка
EAU33020
Панели С
Как снять панель
1. Снимите сиденье. (См. стр. 3-
17).
2. Отверните болт, а затем по-
тяните панель, как показано
на рисунке.
