ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
EAU11001
Индикаторы и предупреж-
дающие световые сигналы

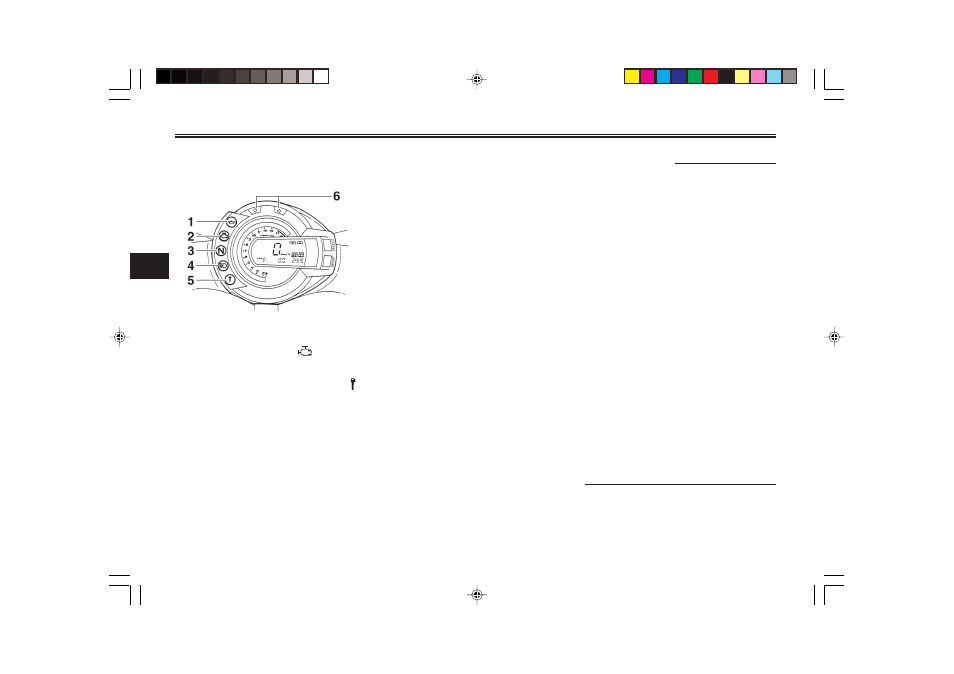

1. Предупредительная лампа уровня
масла “7“
2. Предупредительный сигнал о неис-
правности двигателя “
”
3. Индикаторный сигнал нейтрали “N”
4. Индикатор дальнего света фары “&“
5. Индикатор системы блокировки “ “
6. Индикаторы правого и левого пово-
рота “4“ и “6“
EAU11030
Индикаторы правого и левого по-
ворота “4
4
4
4
4
“ и “6
6
6
6
6
“
Когда переключатель сигнала
поворота нажимается влево или
вправо, загорается соответст-
вующий индикатор.
EAU11060
Индикаторный сигнал нейтрали
“N”
Этот индикатор загорается в том
случае, когда трансмиссия нахо-
дится в нейтрали.
EAU11080
Индикатор дальнего света фары
“&
&
&
&
&
“
Этот индикатор загорается в том
случае, когда включена фара
дальнего света.
EAU11250
Предупредительная лампа уровня
масла “7“
Эта лампа аварийной сигнализа-
ции загорается в том случае, ко-
гда падает уровень масла в дви-
гателе.
Электрические цепи предупреди-
тельной лампы можно проверить,
повернув ключ в положение “ON”
(ВКЛЮЧЕНО).
Если предупредительная лампа
не загорается в течение несколь-
ких секунд, тогда можете выклю-
чить и поручить дилеру фирмы
“Ямаха” проверить электрическую
цепь.
ПРИМЕЧАНИЕ :
8
Даже если уровень масла
достаточен, предупредитель-
ная лампа может гореть при
движении по склону или во
время неожиданного ускоре-
ния или замедления, но это
не является неисправностью.
8
Эта модель оборудована са-
модиагностирующимся уст-
ройством для цепи детекти-
рования уровня масла. Если
цепь детектирования уровня
масла неисправна, то будет
повторяться следующий
цикл до тех пор, пока неис-
правность не будет устране-
на: предупредительная лампа
уровня масла будет гореть
десять раз, затем выключит-
ся на 2,5 секунды. Если это
произойдет, то поручите ди-
леру фирмы «Ямаха» прове-
рить мотоцикл.
