ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
EAU12870
Педаль переключения пе-
редач

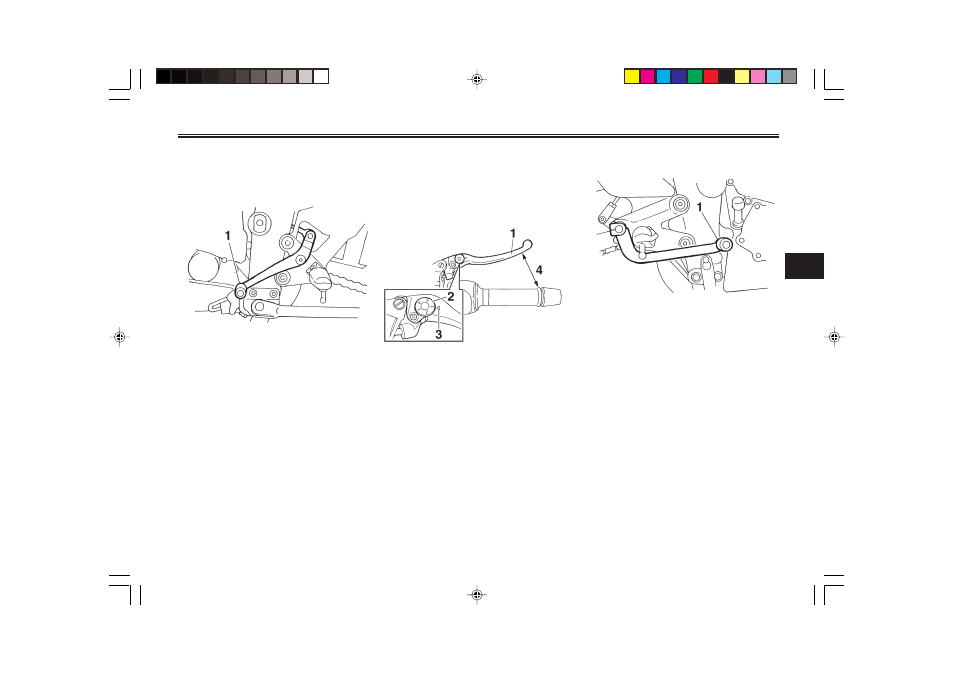

1. Педаль переключения передач
Педаль переключения передач
расположена с левой стороны
двигателя и используется вме-
сте с рычагом сцепления для пе-
реключения передач 6-скорост-
ной несинхронизированной короб-
ки передач, которая установлена
на этом мотоцикле.
EAU26821
Рычаг тормоза
Рычаг тормоза расположен на
правой рукоятке руля. Чтобы
включить передний тормоз, при-
жмите рычаг к рукоятке.
1. Рычаг тормоза
2. Циферблат для регулирования поло-
жения рычага тормоза
3. “U ” указатель
4. Расстояние между рычагом тормоза
и рукояткой руля
Рычаг тормоза оборудован цифер-
блатом для регулирования поло-
жения. Чтобы отрегулировать
расстояние между рычагом тор-
моза и рукояткой руля, поверни-
те циферблат, когда рычаг не при-
жат к рукоятке руля. Проверьте,
чтобы установка на циферблате
совмещалась с указателем на
рычаге тормоза.
EAU12941
Педаль тормоза
1. Педаль тормоза
Педаль тормоза находится с пра-
вой стороны мотоцикла. Чтобы
включить задний тормоз, нажми-
те вниз на педаль тормоза.
