ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
3. Снимите держатели тормоз-
ного шланга, вывернув болты
с каждой стороны.
4. Снимите тормозные скобы,
вывернув болты с каждой сто-
роны.

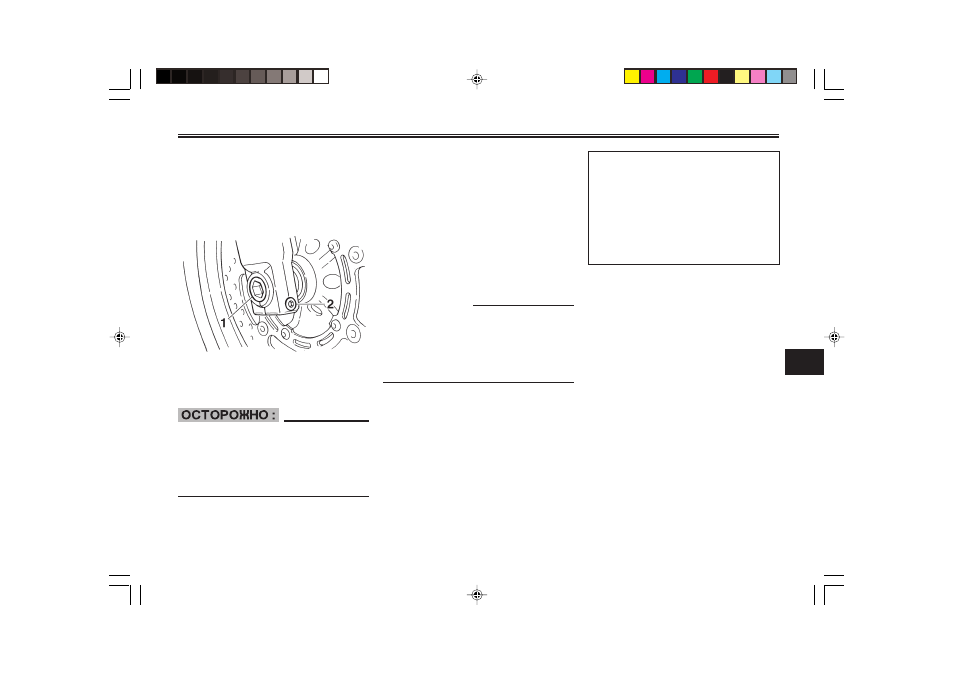

1. Держатель тормозного шланга
2. Передняя тормозная скоба
3. Болт
EСА11050
Не пользуйтесь тормозом после
того, как сняли тормозные скобы,
в противном случае это приведет
к заклиниванию тормозных педа-
лей.
5. Снимите ось колеса, а затем
и колесо.
EAU24860
Как установить переднее колесо
1. Поднимите мотоцикл вверх
между стойками вилки.
2. Вставьте ось колеса.
3. Опустите переднее колесо
так, чтобы оно встало на зем-
лю.
4. Вставьте тормозные скобы,
закрепив их болтами.
ПРИМЕЧАНИЕ:
Обеспечьте достаточное рас-
стояние между тормозными ко-
лодками перед тем, как устано-
вить тормозные скобы на тормоз-
ные диски.
5. Установите держатели тор-
мозного шланга, закрепив их
болтами.
6. Затяните ось колеса, стяж-
ной болт оси переднего коле-
са и болты тормозных скоб с
требуемыми моментами
стяжки.
Момент затяжки:
Ось колеса:
72 Нм (7,2 кгс.м)
Стяжной болт оси передне-
го колеса:
19 Нм (1,9 кгс.м)
Болт тормозной скобки:
40 Нм (4,0 кгс.м)
7. Сильно нажмите на руль не-
сколько раз и убедитесь в
том, что вилка работает пра-
вильно.
