ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
ПРИМЕЧАНИЕ:
Если картридж масляного фильт-
ра не заменяется, пропустите
шаги 4-10.

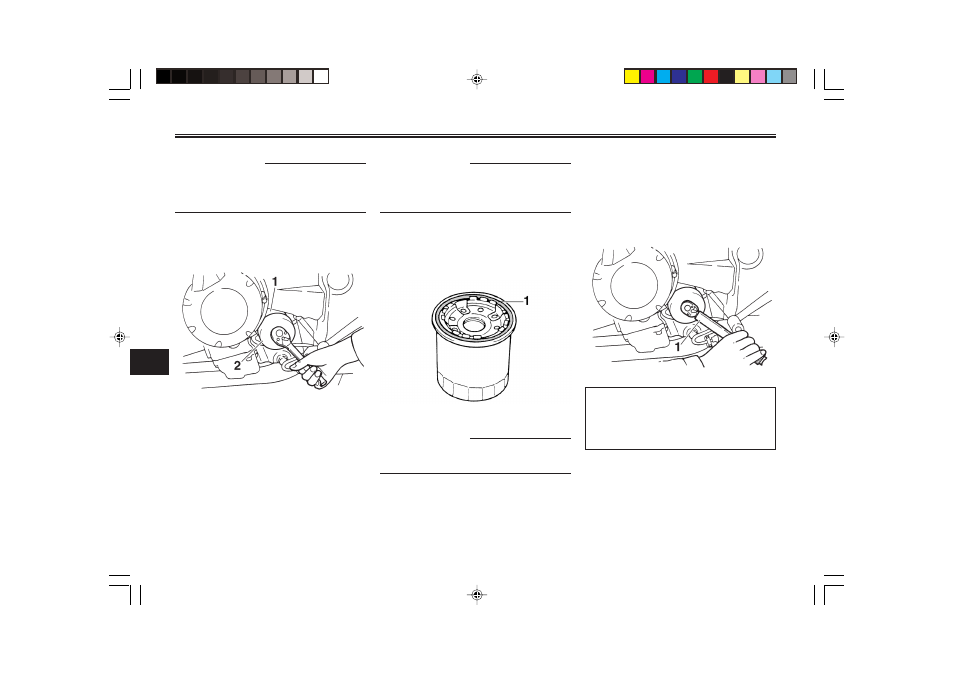

4. Снимите картридж масляно-
го фильтра с помощью ключа
для масляного фильтра.
1. Картридж масляного фильтра.
2. Ключ для масляного фильтра
ПРИМЕЧАНИЕ:
Ключ для масляного фильтра
можно приобрести у дилера фир-
мы “Ямаха”.
5. Нанесите тонкий слой мотор-
ного масла на кольцевое уп-
лотнение нового картриджа
масляного фильтра.
1. Кольцевое уплотнение
ПРИМЕЧАНИЕ:
Проверьте плотность посадки
кольцевого уплотнения.
6. Установите новый картридж
масляного фильтра с помо-
щью ключа для масляного
фильтра, а затем затяните до
требуемого крутящего мо-
мента с помощью динамомет-
рического ключа.
1. Динамометрический ключ
Момент затяжки:
Картридж масляного фильт-
ра
17 Н.м (1,7 кгс.м)
7. Заверните пробку отверстия
для слива масла из двигате-
ля и затяните ее с требуемым
моментом затяжки
