ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
EAU22250

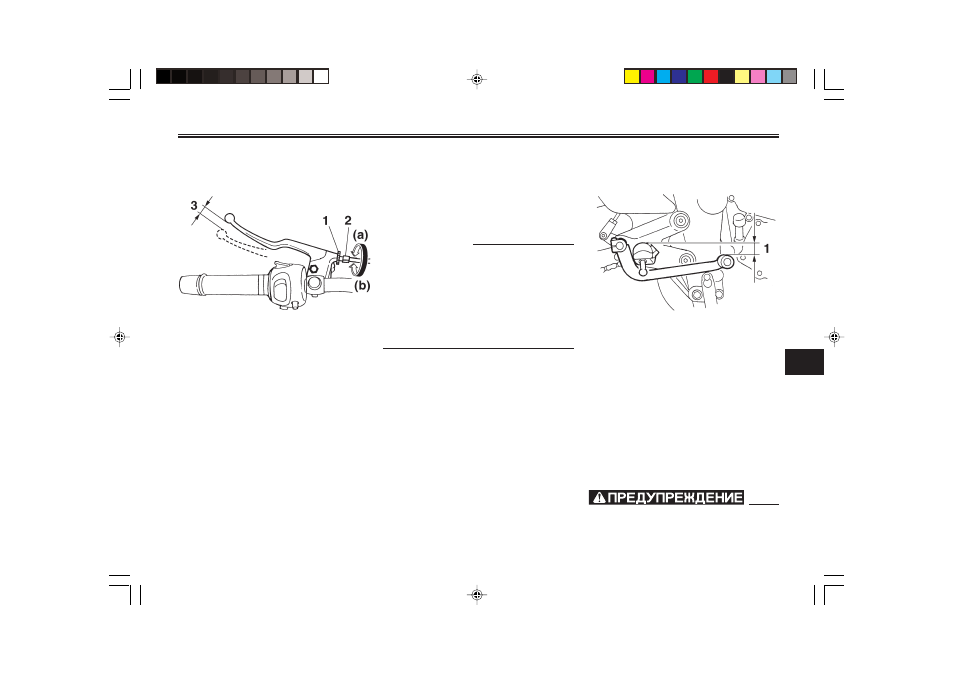

Регулировка положения
педали тормоза
1. Расстояние между педалью тормоза
и подножкой
Верхняя плоскость педали тор-
моза должна быть расположена
приблизительно на 25,8 мм под
нижней плоскостью подвески
подножки, как показано на рисун-
ке. Периодически проверяйте по-
ложение педали тормоза и, если
необходимо его отрегулировать,
обращайтесь к дилеру фирмы
“Ямаха”.
EWA10690
Если педаль тормоза кажется
мягкой или западает, это может
свидетельствовать о наличии
EAU22020
Регулировка свободного
хода рычага сцепления
1. Контргайка
2. Регулировочный болт свободного
хода рычага сцепления
3. Свободный ход рычага сцепления
Свободный ход рычага сцепления
измеряется расстоянием 10,0-
15,0 мм, как показано на рисунке.
Периодически проверяйте сво-
бодный ход рычага сцепления и
при необходимости регулируйте
его следующим образом:
1. Отпустите контргайку на ры-
чаге сцепления.
2. Чтобы увеличить свободный
ход рычага, поверните регу-
лировочный болт в направле-
ние (а). Чтобы уменьшить сво-
бодный ход рычага сцепле-
ния, поверните регулировоч-
ный болт в направлении (b).
3. Затяните контргайку.
ПРИМЕЧАНИЕ:
Если указанный свободный ход
рычага не удается достичь или
если рычаг сцепления работает
неправильно, обратитесь к диле-
ру фирмы “Ямаха”, чтобы специа-
листы проверили весь механизм
сцепления.
