Инструкция по эксплуатации Yamaha Fazer FZ6-S (2004)
Страница 82
6-38
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
EAU32830
Замена лампы вспомога-
тельного освещения
Эта модель оборудована двумя
фонарями вспомогательного ос-
вещения. Если лампа фонаря вспо-
могательного освещения перего-
рит, заменить ее можно следую-
щим образом:
1. Снимите панель В (если за-
меняете лампу левого фона-
ря вспомогательного осве-
щения) или панель А (если
заменяете лампу правого фо-
наря вспомогательного осве-
щения). (См. стр. 6-6).
2. Выньте патрон вспомога-
тельного освещения (вместе
с соединителем), вытягивая
его.

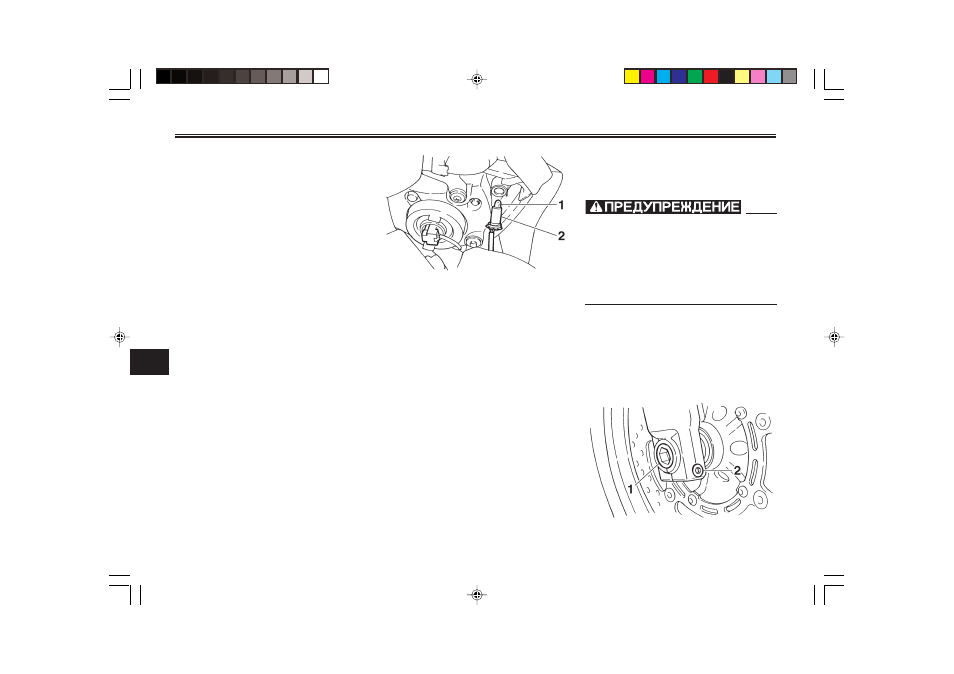

1. Лампа фонаря вспомогательного ос-
вещения
2. Патрон лампы фонаря вспомогатель-
ного освещения
3. Выньте испорченную лампу,
вытягивая ее.
4. Вставьте в патрон новую лам-
пу.
5. Вставьте патрон (вместе с
соединительным устройст-
вом), нажав на него.
EAU24360
Переднее колесо
EAU24470
Как снять переднее колесо
EWA10820
8
8
8
8
8
Рекомендуется поручить тех-
ническое обслуживание коле-
са дилеру фирмы “Ямаха”.
8
8
8
8
8
Обеспечьте надежную опору
мотоциклу, чтобы исключить
возможность его падения.
1. Установите мотоцикл на цен-
тральную подставку.
2. Ослабьте стяжной болт оси
переднего колеса, затем бол-
ты тормозной скобы и ось ко-
леса.
1. Ось колеса
2. Стяжной болт оси переднего колеса
