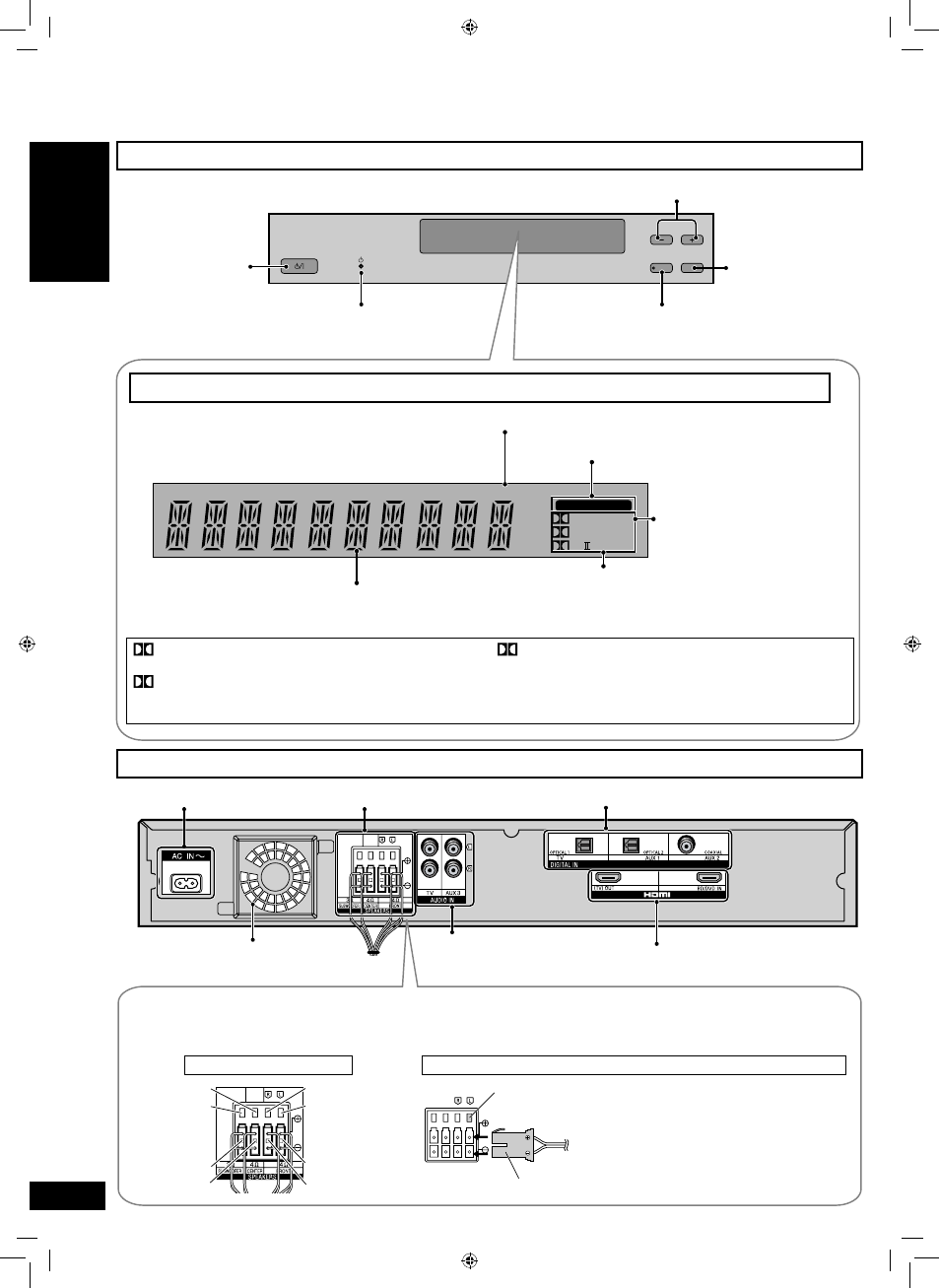

Руководство по органам управления, Панель управления, Дисплей – Инструкция по эксплуатации Panasonic SC-HTR210
Страница 8: Усилитель, Перед использованием
Разъемы динамиков
Вход сетевого питания
( стр. 22)
Разъем цифрового входа ( стр. 17 – 21 и 28)
Разъем входа звукового
сигнала
( стр. 16, 17, 19 и 21)
Разъем HDMI ( стр. 17 и 28)
RQTX0153
8
VOLUME
WHISPER MODE
SURROUND
INPUT
SELECTOR
Разъемы динамиков
Динамики уже подключены. Не прикасайтесь к разъемам, если в этом нет крайней необходимости.
Если разъемы отключились, при подключении руководствуйтесь иллюстрациями ниже.
Подключение разъемов
Как подключать разъемы
Убедитесь, что цвет каждого разъема
совпадает с цветом соответствующего
гнезда, и вставьте разъем до упора.
DIGITAL
: Источники Dolby Digital
DTS
: Источники DTS
VS
: При работе Dolby Virtual Speaker
(виртуальный динамик Dolby)
SFC
: Если вы используете режим SFC
PL II
: При использовании декодера Dolby Pro
Logic II
(При использовании источника
стереосигнала с 2 каналами с
виртуальным динамиком Dolby)
Панель управления
Руководство по органам управления
Для регулировки громкости ( стр. 24)
Включатель
питания standby/on
( стр. 22 – 24)
Индикатор режима
ожидания ( стр. 22)
«INPUT SELECTOR»
(источник сигнала)
( стр. 24)
Руководство по органам управления
Дисплей
Если входной сигнал
зафиксирован на DTS
( стр. 33)
PCM
DIGITAL DTS
PL
SFC
VS
DIGITAL INPUT
Цифровой сигнал объемного звучания/Звуковое
поле ( ниже, стр. 26 и 27)
Если входной сигнал цифровой
Если входной сигнал зафиксирован на PCM ( стр. 33)
Общий дисплей
Усилитель
Выходное отверстие
(вентилятор охлаждения)
Зеленый
Белый
Красный
Фиолетовый
Белый
Красный
Фиолетовый
Зеленый
Для использования «WHISPER MODE
SURROUND» (объемный шепот) ( стр. 29)
Клеммная колодка
Разъем
Перед
использованием
