Підключення – Инструкция по эксплуатации Panasonic SC-HTR210
Страница 61
Підключення оптоволоконного
кабелю
Перевірте
форму та
правильно
вставте в
термінал.
Не згинати!
Кабель для підключення
Оптоволоконний кабель (не входить до комплекту)
Кабель для стереозвуку (не входить до комплекту)

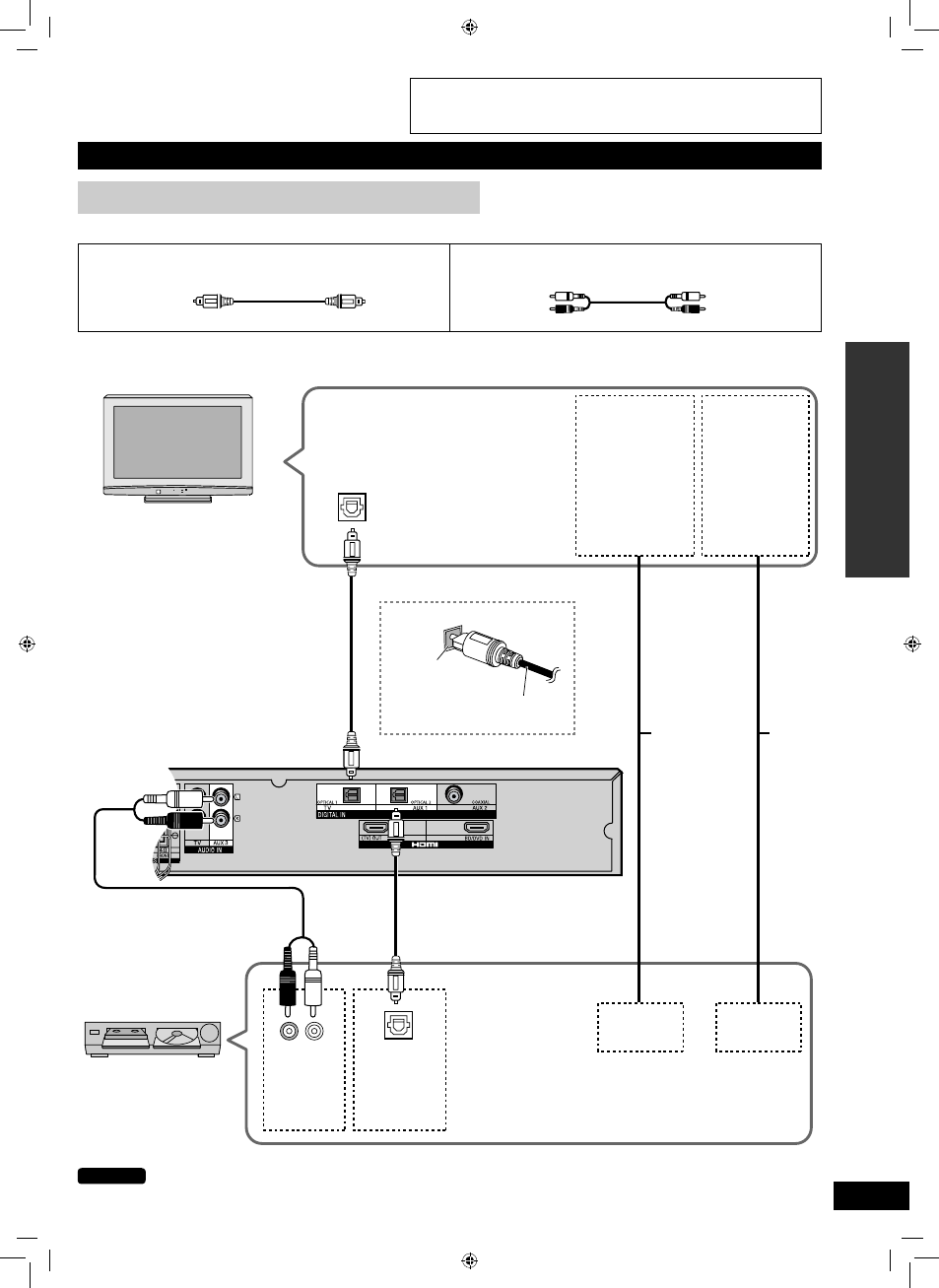

Сумісне підключення рекордера DVD / відеокасетного магнітофона
Щоб правильно підібрати відеокабель, див. інструкції до пристрою, який підключається.
•
Підключіть
відеокабель
від іншого
устаткування
безпосередньо до
телевізора.
VIDEO IN
Використовуйте
цей кабель для
прослуховування
звуку від пристрою
через динаміки
телевізора навіть
тоді, коли пристрій
знаходиться в
режимі очікування.
AUDIO IN
Телевізор
Відео-
кабель
R L
Вихід аудіо
Вихідний
термінал
DVD/VCR
Цифровий
аудіовихід
(оптичний)
Вихідний
термінал
DVD
VIDEO
OUT
AUDIO
OUT
Аудіо-
кабель
Комбінація рекордер
DVD / відеокасетний
магнітофон
Цифровий
аудіовихід
(оптичний)
Підсилювач
Підключення устаткування з терміналом DVD/VCR.
Порядок відтворення див. на стор. 25
Примітка
21
20
RQTX0153
21
20
Перед підключенням від’єднайте всі пристрої від мережі
живлення.
Порядок підключення див. в інструкціях до відповідного пристрою.
•
•
Підключення
Інші підключення
