Підключення відеокасетного магнітофону, 19 18 підключення – Инструкция по эксплуатации Panasonic SC-HTR210
Страница 59
Перед підключенням від’єднайте всі пристрої від мережі
живлення.
Порядок підключення див. в інструкціях до відповідного пристрою.
•
•
Аудіо-
кабель
19
18
RQTX0153
19
18
Підключення
Підключення домашнього кінотеатру
Кабель для стереозвуку (не входить до комплекту)
Підключення оптоволоконного
кабелю
Перевірте
форму та
правильно
вставте в
термінал.
Не згинати!

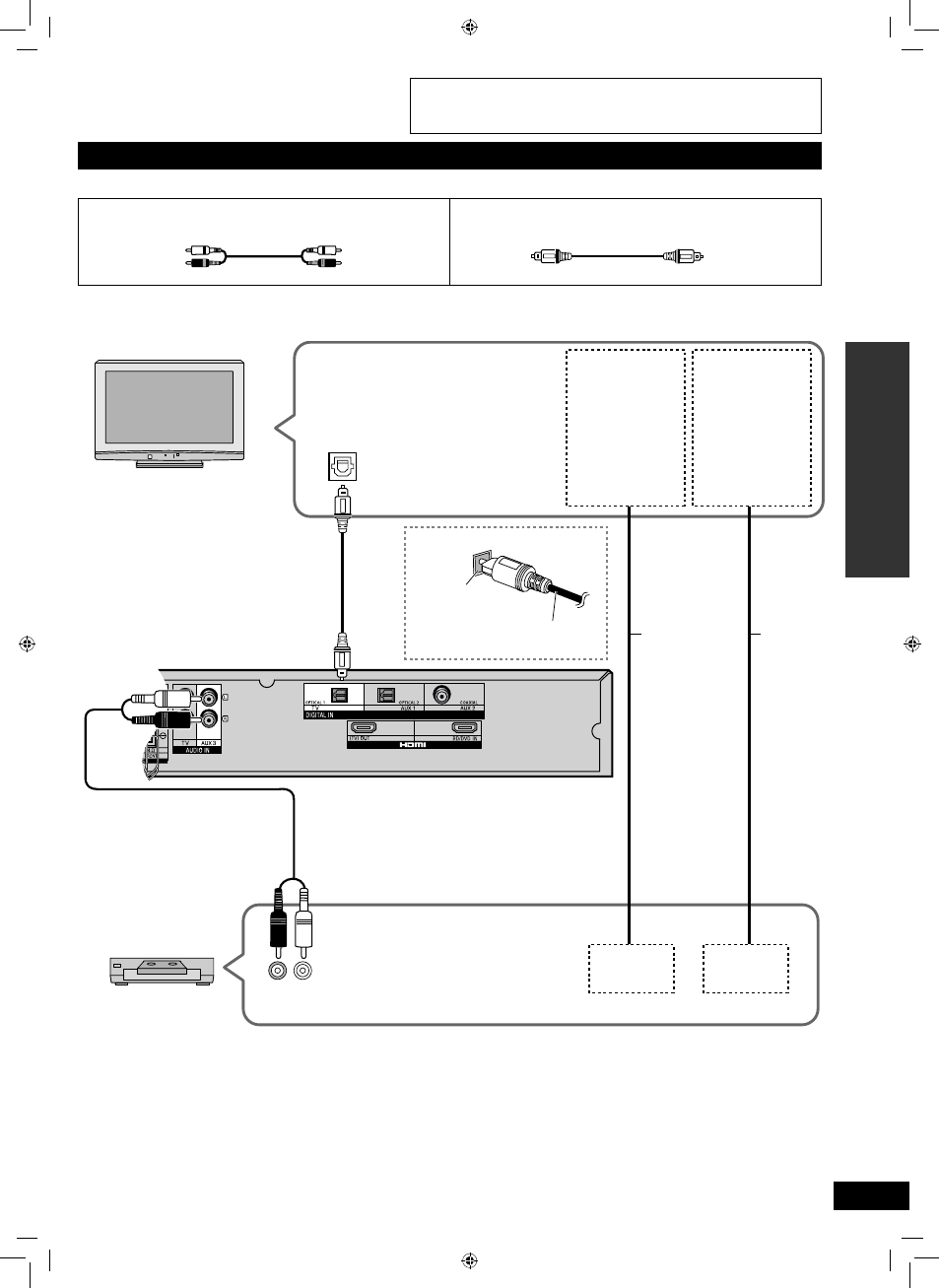

Підключення відеокасетного магнітофону
Кабель для підключення
Щоб правильно підібрати відеокабель, див. інструкції до пристрою, який підключається.
•
Телевізор
Підключіть
відеокабель
від іншого
устаткування
безпосередньо до
телевізора.
VIDEO IN
AUDIO IN
Використовуйте
цей кабель для
прослуховування
звуку від пристрою
через динаміки
телевізора навіть
тоді, коли пристрій
знаходиться в
режимі очікування.
Відео-
кабель
Аудіо-
кабель
Підсилювач
Відеокасетний
магнітофон, тощо.
VIDEO OUT
AUDIO OUT
Цифровий
аудіовихід
(оптичний)
R L
Вихід аудіо
Оптоволоконний кабель (не входить до комплекту)
