RQTX0153
15 14 15 14

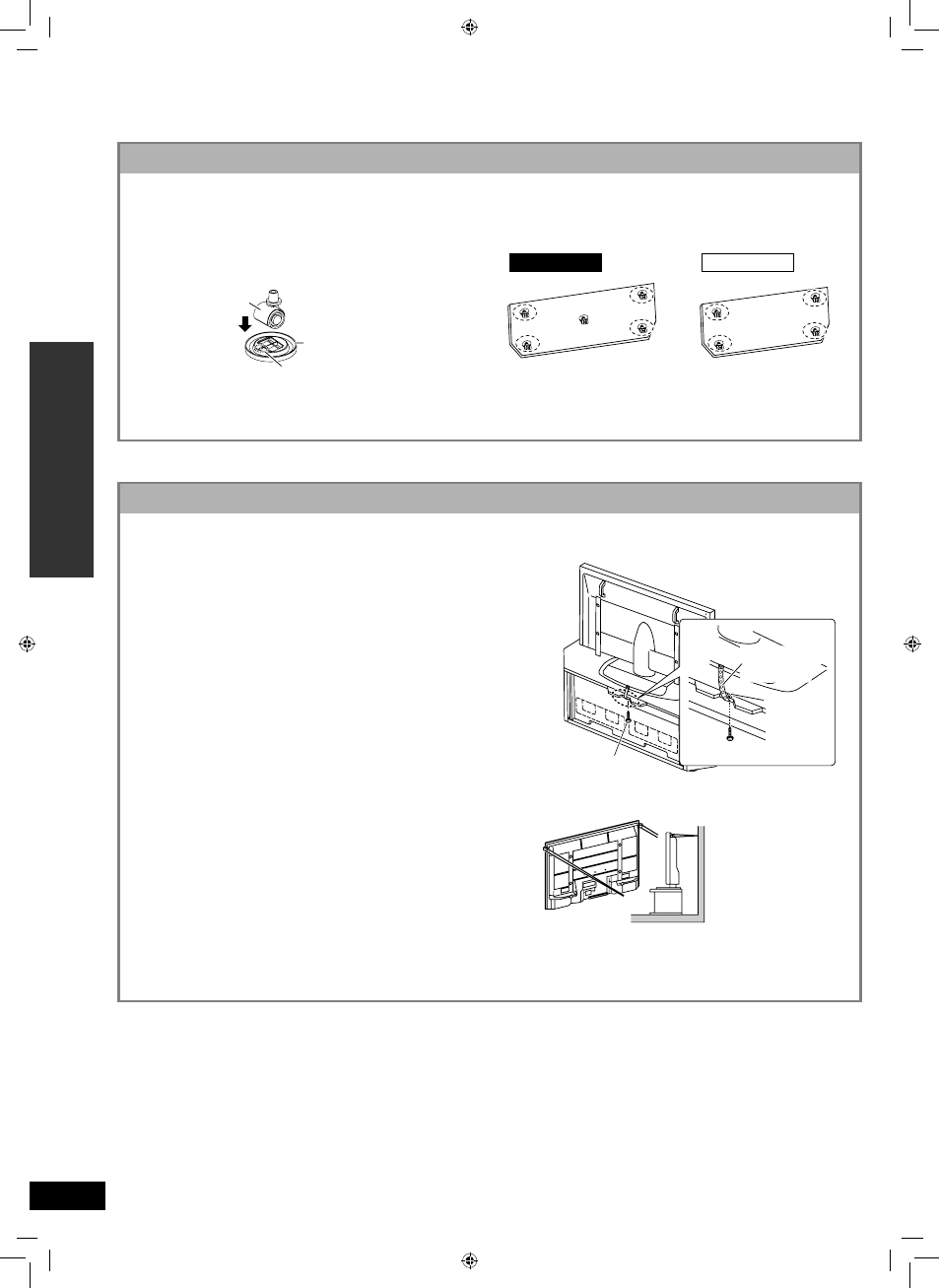

Встановлення роликових опор
Закріплення телевізора
Надійно прикріпіть телевізор до тумби, щоб він не впав.
(Можливе розміщення)
На малюнку наведено приклад розміщення.
Фактичне розміщення може відрізнятися в
залежності від розмірів та типу пристрою.
(Можливе розміщення)
Підкладіть підставки під ролики
(входять до комплекту), щоб запобігти
зрушенню системи з місця.
Підкладаючи підставки, слідкуйте, щоб ролики були
переднім боком направлені за стрілкою.
Щоб убрати підставки для роликів, трохи підніміть
тумбу. Інструкції з підняття тумби наведено на стор. 11.
•
•
(Положення підставок для роликів)
SC-HTR310 SC-HTR210
Підкладіть підставки під 4 ролики, позначені на наведеній
нижче ілюстрації пунктирними кружками.
Підключення
Встановлення та монтаж тумби
Встановлення та монтаж тумби
Готовий
отвір для
шурупа
Закріплююча
скоба
Передня частина
Підставка під ролик
Стрілка
Передній бік
(Нижній бік)
Передній бік
(Нижній бік)
Шуруп (входить до
комплекту)
 Кріплення до тумби
Закріпіть телевізор за допомогою фіксаційної скоби
або іншого пристосування, що постачається разом з
телевізором, та шурупів, як зображено на ілюстрації
справа. (Якщо пристосування не входить до комплекту
телевізора, придбайте його окремо.)
Прикріпіть фіксаційну скобу до готового отвору в центрі
нижньої частини верхньої панелі.
Якщо отвір розміщено у непридатному місці,
просвердліть відповідний отвір діаметром приблизно
2 мм на задній частині панелі та прикріпіть фіксаційну
скобу за допомогою шурупа.
Не затягуйте шуруп надто сильно – якщо він
прокручуватиметься, телевізор не буде закріплено
надійно.
 Кріплення до стіни
В залежності від матеріалу стіни, придбайте необхідні
шурупи, дроти або ціпок, щоб прикріпити телевізор до
міцної частини стіни або колони.
Стіна або колона мусять бути досить міцними,
щоб витримати вагу телевізора. Зверніться за
консультацією до спеціалістів.
Прикріпіть обидві деталі зліва та справа.
•
•
•
•
•
