Термінали динаміків
Вхід змінного струму
( стор. 22) Термінал цифрового входу ( стор. 17 - 21 та 28)
Термінал входу сигналу аудіо
( стор. 16, 17, 19 та 21)
Термінал HDMI ( стор. 17 та 28)
VOLUME
WHISPER MODE
SURROUND
INPUT
SELECTOR
Термінали динаміків
Динаміки вже підключено. Не торкайтеся з’єднувачів без потреби.
У разі втрати з’єднання відновіть його за вказівками на наведених нижче малюнках.
Підключення з’єднувачів Як приєднати з’єднувачі
Переконайтеся, що колір кожного
з’єднувача відповідає кольору терміналу,
та вставте з’єднувач до кінця.
DIGITAL : джерела Dolby Digital
DTS : джерела DTS
VS : працює віртуальний динамік Dolby
Virtual Speaker
SFC : при використанні режиму SFC
PL II : при використанні декодера Dolby Pro Logic II
(коли Dolby Virtual Speaker використовується з
2-канальним джерелом стереозвуку)

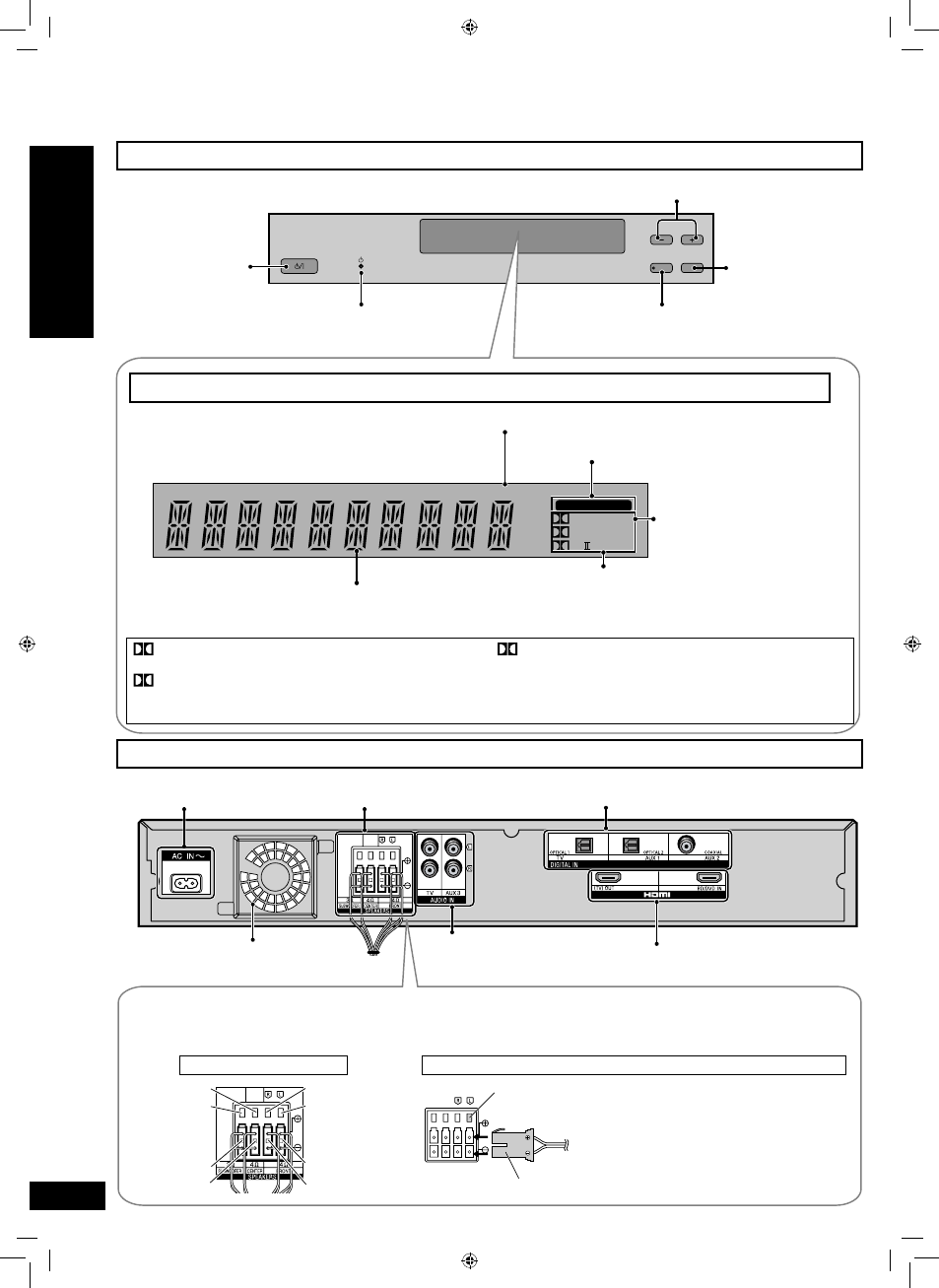

Панель керування
Керування
Регулювання гучності ( стор. 24)
Перемикач режимів
роботи standby/on
(очікування/
ввімкнено
( стор. 22 - 24)
Індикатор режиму очікування
( стор. 22)
Перемикач INPUT
SELECTOR (вибір
входу)
( стор. 24)
Перед використанням
Керування
Дисплей
Коли сигнал налаштовано
на систему DTS ( стор. 33)
PCM
DIGITAL DTS
PL
SFC VS
DIGITAL INPUT
Цифровий об’ємний сигнал / звукове поле
( нижче, стор. 26 та 27)
Коли вхідний сигнал цифровий
Коли сигнал налаштовано на ІКМ ( стор. 33)
Загальний дисплей
Підсилювач
Вентиляційний отвір
(вентилятор охолоджування)
Зелений
Білий
Червоний
Фіолетовий
Білий
Червоний Фіолетовий
Зелений
Використання режиму WHISPER MODE
SURROUND (об’ємний шепіт) ( стор. 29)
Блок терміналів
З’єднувач
RQTX0153
9 8 9 8
