RQTX0153
12

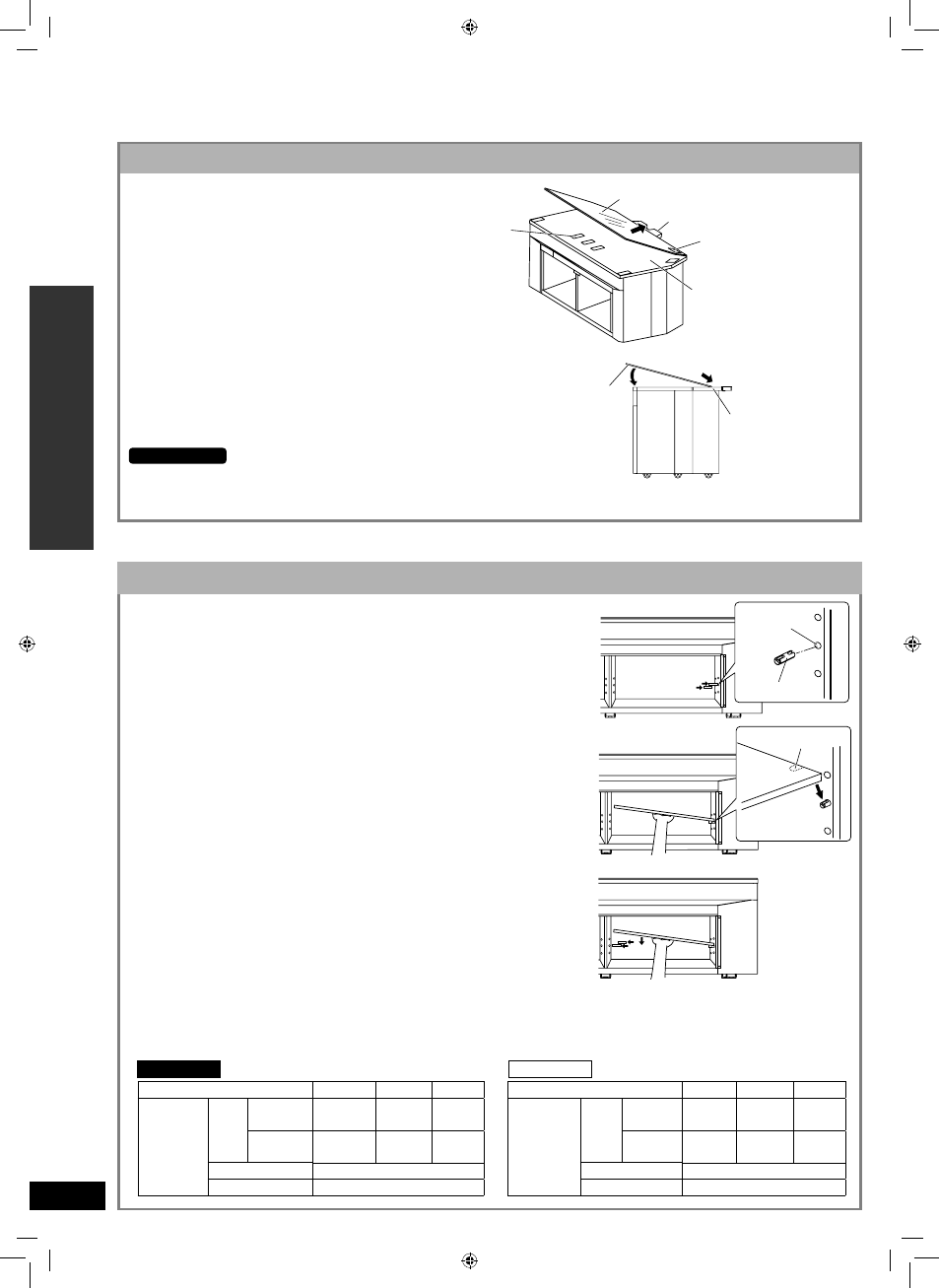

Установка верхней стеклянной панели
(Вид сбоку)
Совместите верхнюю стеклянную
панель (входит в комплект) с
выступом.
Передняя сторона и задняя сторона верхней
стеклянной панели неодинаковы. Наклейка на
передней стороне должна быть сверху.
На верхней панели тумбы находятся
нескользящие подушки. Не снимайте эти
подушки при установке стеклянной верхней
панели.
•
•
Медленно опустите, выравнивая
по верхней панели тумбы.
Поднимать и опускать нужно медленно, чтобы не
ударить стеклом о тумбу.
1
2
Нескользящая
подушка
Верхняя стеклянная панель
Выступ
Наклейка
Верхняя панель
тумбы
Верхняя стеклянная
панель
Верхняя панель
тумбы
Установка и сборка тумбы
Установка полки
Вставьте литой штифт (входит в
комплект) в отверстие для штифта с
одной стороны.
Вставьте полку (входит в комплект) под
наклоном, и установите ее, совместив
паз полки с литым штифтом.
Держа полку, вставьте литой
штифт в отверстие для штифта с
другой стороны. Установите полку
горизонтально.
Высоту полки можно отрегулировать на 3 различных
уровнях.
Чтобы поднять или опустить полку, измените
положение штифтов.
Установите литые штифты на место, даже если полка
не установлена, чтобы не потерять их.
•
•
•
1
SC-HTR310
SC-HTR210
3
2
Отверстие
Паз (снизу полки)
Полка
Ед. измерения: мм
Положение штифта
Верхнее Среднее Нижнее
Отделение
полки
ВЫС.
Верхняя
полка
101
131
161
Нижняя
полка
101
71
41
ШИР.
448 (левая и правая)
ГЛУБ.
354
Ед. измерения: мм
Положение штифта
Верхнее Среднее Нижнее
Отделение
полки
ВЫС.
Верхняя
полка
98
128
158
Нижняя
полка
101
71
41
ШИР.
700
ГЛУБ.
354
Литой штифт
Подключение
Установка и сборка тумбы
Примечание
