RQTX0153
15

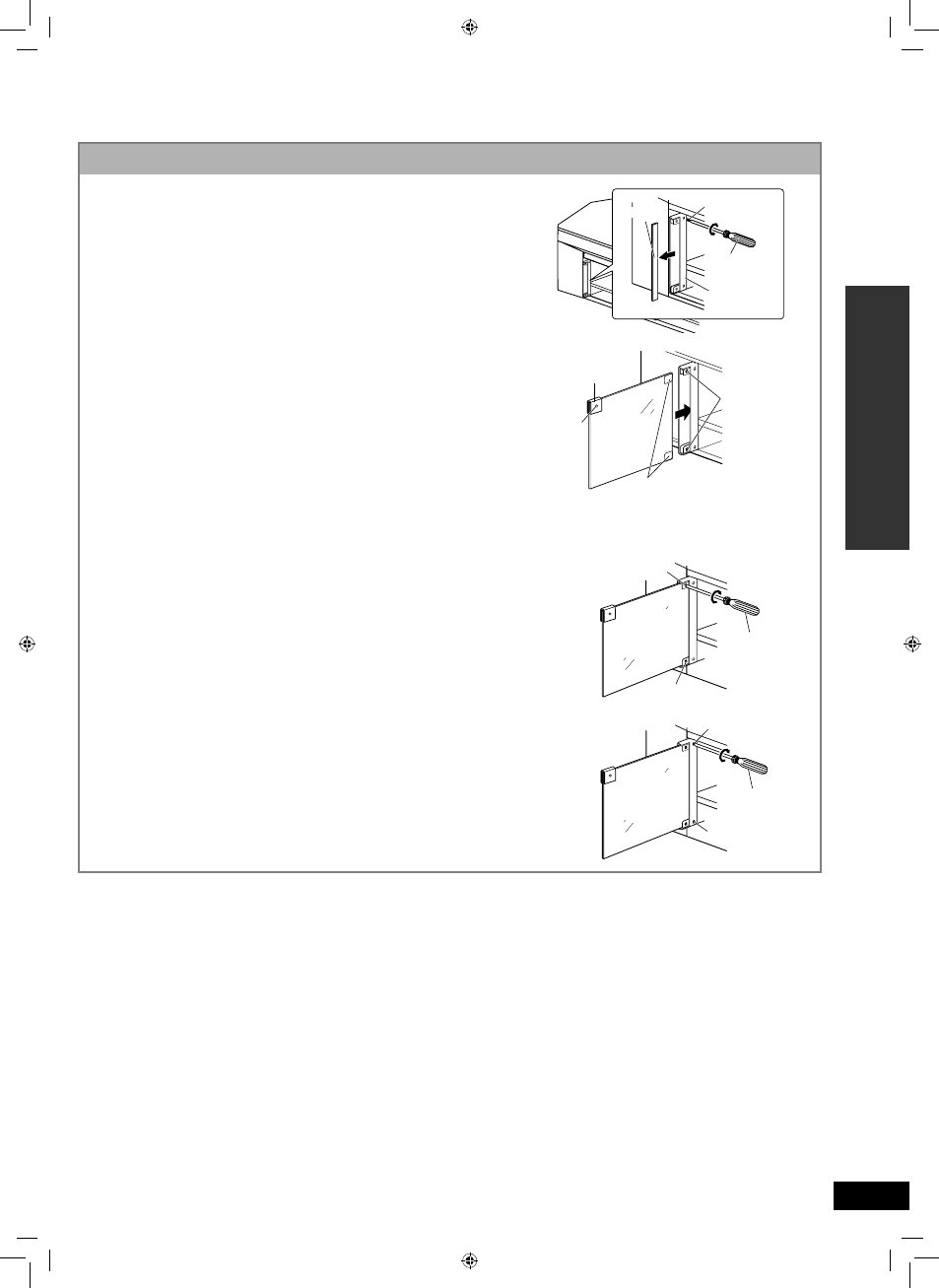

Установка стеклянной дверцы
При помощи крестообразной отвертки
снимите 4 винта с кронштейна
стеклянной дверцы и выньте пластину.
Перед извлечением пластины снимите ленту,
фиксирующую кронштейн стеклянной дверцы.
Используйте крестообразную отвертку, которая
соответствует размеру головки винта.
Надежно вставьте стеклянную дверцу
(входит в комплект) в кронштейн
стеклянной дверцы и предварительно
затяните 2 винта спереди.
На иллюстрация справа показана установка левой
стеклянной дверцы.
С одной стороны магнитной защелки есть отверстие.
Это внутренняя сторона стекла.
На поверхности стеклянной дверцы, на части,
входящей в кронштейн стеклянной дверцы, наклеена
нескользящая прокладка.
Не снимайте ее при установке.
Закройте стеклянную дверцу, чтобы
отрегулировать высоту и зазор с
обеих сторон. Откройте стеклянную
дверцу так, чтобы она не сместилась
в кронштейне, и затяните 2 передних
винта крестообразной отверткой.
Надежно затяните 2 задних винта.
Установите другую стеклянную дверцу таким же
образом.
•
•
•
•
•
•
1
2
3
4
Пластина
Кронштейн
стеклянной дверцы
Магнитная
защелка
Отверстие
Нескользящая прокладка
Крестообразная
отвертка
Винт
Винт
Винт
Винт
Внутренняя
сторона
стеклянной
дверцы
Винт
Крестообразная
отвертка
Крестообразная
отвертка
Винт
Внутренняя
сторона
стеклянной
дверцы
Внутренняя
сторона
стеклянной
дверцы
Подключение
Установка и сборка тумбы
