RQTX0153
14

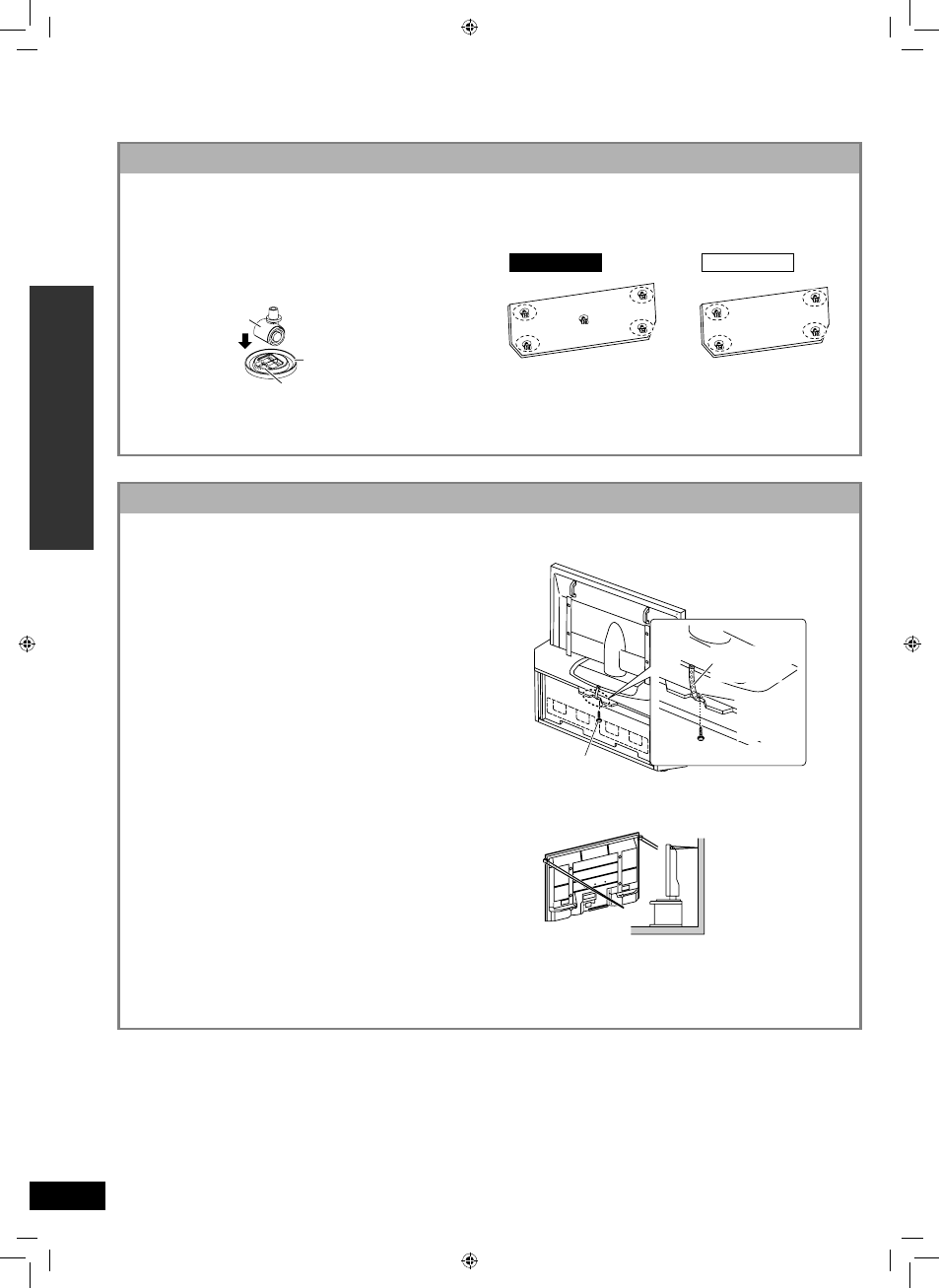

Установка упоров роликов
Как обеспечить устойчивость телевизора
Зафиксируйте телевизор на тумбе, чтобы не дать ему упасть.
 Крепление к тумбе
Установите стяжку и т.п., прилагаемую к телевизору,
при помощи саморезов, входящих в комплект, как
показано справа. (Если к телевизору не прилагается
стяжка, ее необходимо приобрести и установить.)
Установите стяжку в отверстие, выполненное снизу в
центре верхней плиты.
Если отверстие расположено неудобно, просверлите
снизу отверстие диаметром около 2 мм и
зафиксируйте стяжку саморезом.
Если затянуть саморез слишком сильно, он
провернется, и зафиксировать телевизор будет
невозможно.
 Крепление к стене
Для фиксации к стационарным элементам используйте
саморезы, имеющиеся в продаже, прочный шнур или
цепочку, соответствующие материалам стены или
колонны.
Стены и колонны должны быть достаточно прочны,
чтобы выдержать вес телевизора. За подробной
информацией обратитесь к специалистам по
установке.
Зафиксируйте в 2 точках: слева и справа.
•
•
•
•
•
(Пример установки)
Это примерная иллюстрация.
Ваш телевизор может отличаться от
иллюстрации.
(Пример установки)
Установите упоры роликов (входят
в комплект) под ролики, чтобы
зафиксировать настоящую систему и
не дать ей сдвинуться.
При установке упоров роликов совместите переднюю
часть ролика со стрелкой на упоре ролика.
Чтобы убрать упоры роликов, приподнимите тумбу.
См. стр. 11, где описано, как поднять тумбу.
•
•
(Положение упора ролика)
SC-HTR310 SC-HTR210
Установите упоры роликов под 4 ролика, обведенные
пунктирной линией на рисунке ниже.
Подключение
Установка и сборка тумбы
Установка и сборка тумбы
Приготовленное
отверстие для
самореза
Стяжка
Передняя
сторона
Упор ролика
Стрелка
Передняя сторона Передняя сторона
Саморез (входит
в комплект)
(Нижняя сторона)
(Нижняя сторона)
