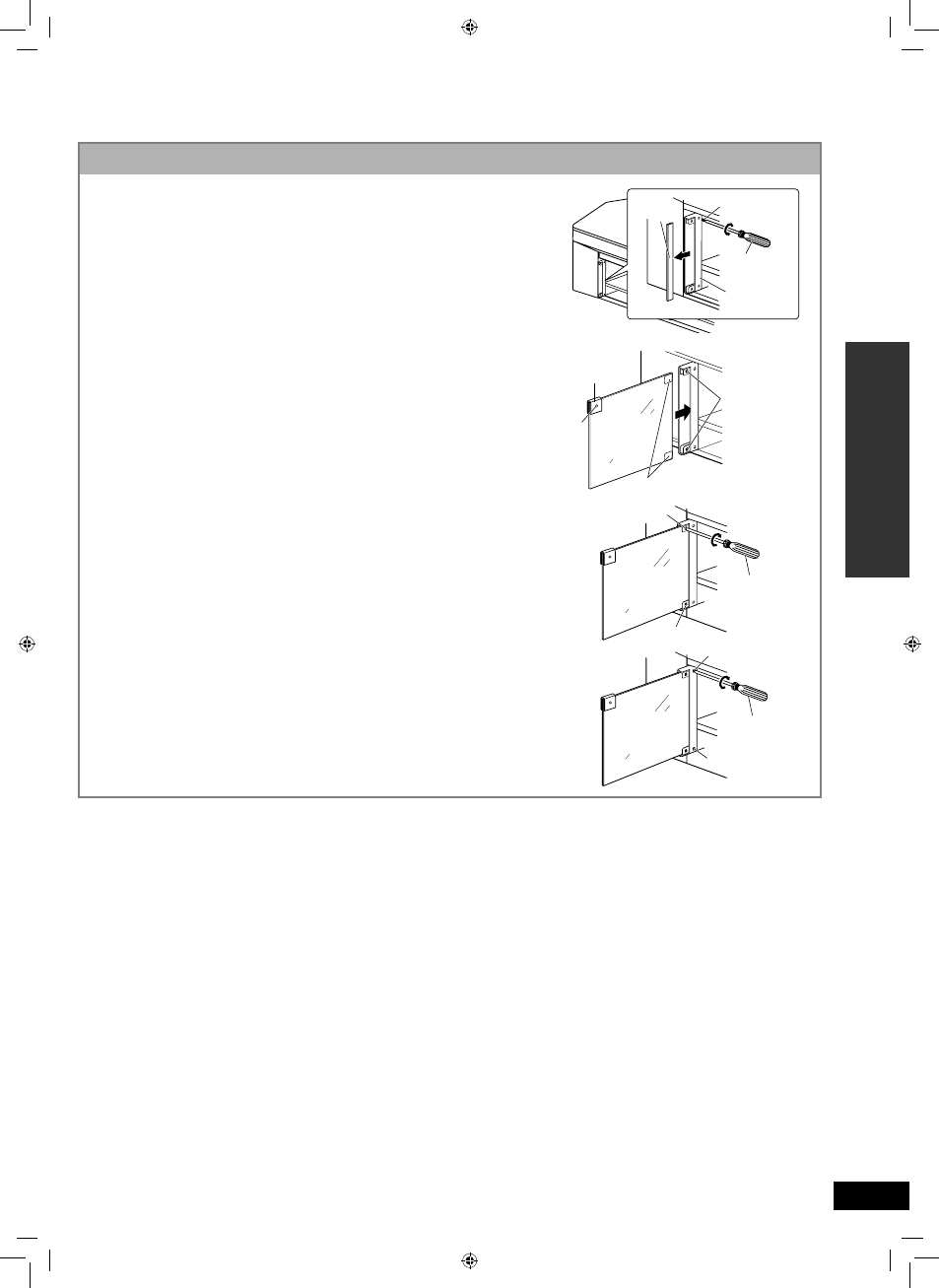

Монтаж скляних дверцят
За допомогою викрутки з хрестовим
жалом викрутіть чотири шурупи з
утримувача скла та дістаньте панель.
Перш ніж дістати панель, зніміть клейку стрічку, яка
кріпить утримувач скла.
Використовуйте викрутку з хрестовим жалом та
відповідним до голівки гвинта розміром.
Надійно вставте скляні дверцята
(входять до комплекту) в утримувач та
обережно затягніть два гвинта в
передній частині.
На малюнку справа показано, як встановити ліві скляні
дверцята.
В одній частині магнітного замка є отвір.
Це внутрішня сторона скла.
На поверхню скляних дверцят нанесене неслизьке
покриття в місцях, які вставляються в утримувачі.
Слідкуйте за правильністю монтажу.
Закрийте дверцята та відрегулюйте по
висоті та зазору з обох боків. Відкрийте
дверцята, переконайтесь, що вони
вирівняні, та затягніть два гвинти в
передній частині хрестовою викруткою.
Міцно затягніть два задні гвинти.
В аналогічний спосіб встановіть другу половинку
дверцят.
•
•
•
•
•
•
1
2
3
4
Панель
Утримувач
скла
Магнітний
замок
Отвір
Неслизьке покриття
Хрестова
викрутка
Гвинт
Гвинт
Гвинт
Гвинт
Внутрішня
сторона
скла
Гвинт
Внутрішня
сторона
скла
Внутрішня
сторона
скла
Хрестова
викрутка
Хрестова
викрутка
Гвинт
