35
PL
• Gniazdo jest kompatybilne z wtyczką urządzenia. Jeżeli gniazdo nie
jest kompatybilne z wtyczką, należy się zwrócić do upoważnionego
technika z prośbą o dokonanie wymiany. Nie stosować przedłużaczy ani
rozgałęźników.
! Po zainstalowaniu urządzenia, kabel zasilający i gniazdo elektryczne powinny
być łatwo dostępne.
! Kabel nie powinien być zagięty, ani zmiażdżony.
! Powinien on być okresowo sprawdzany i wymieniany wyłącznie przez
upoważnionych techników.
! Producent uchyla się od wszelkiej odpowiedzialności w przypadku
nieprzestrzegania opisanych środków ostrożności.
Podłączenia gazu
Podłączenie do sieci gazowej lub butli gazowej może być wykonane
przy użyciu elastycznego przewodu gumowego lub stalowego, zgodnie
z obowiązującym ustawodawstwem krajowym i po upewnieniu się, że
urządzenie nadaje się do rodzaju gazu, z którym będzie obsługiwane (patrz
tabliczka znamionowa na pokrywie: w innych przypadkach, patrz poniżej). W
przypadku stosowania gazu płynnego z butli, należy zainstalować reduktor
ciśnienia, zgodny z obowiązującymi przepisami krajowymi.
! Upewnić się, że ciśnienie gazu zasilającego jest zgodne z wartościami
wskazanymi w Tabeli specyfikacji palnika i dyszy (patrz poniżej). Zapewni
to bezpieczną pracę i trwałość urządzenia przy zachowaniu ograniczonego
zużycia energii.
Podłączenie gazu za pomocą elastycznego przewodu gumowego
Upewnić się, że przewód jest zgodny z obowiązującymi przepisami krajowymi.
Wewnętrzna średnica przewodu musi posiadać następujące wymiary: 8 mm
dla gazu płynnego; 13 mm dla metanu.
Po wykonaniu połączenia, należy się upewnić się, że przewód:
• Nie styka się z żadną częścią osiągającą temperaturę powyżej 50°C.
• Nie jest narażony na żadną siłę rozciągającą lub skręcającą i nie jest
skręcony lub wygięty.
• Nie styka się z ostrzami, ostrymi krawędziami lub częściami w ruchu i nie
jest zmiażdżony.
• Można dokonać jego inspekcji wzdłuż całej długości.
• Jest krótszy od 1500 mm.
• Jest solidnie przytwierdzony po obu stronach przy użyciu zacisków zgodnie
z obowiązującymi przepisami.
! Jeżeli przynajmniej jeden z powyższych warunków nie jest spełniony lub
kuchenka musi być zainstalowana zgodnie z warunkami przewidzianymi
dla klasy 2 - podklasa 1 (pomiędzy dwoma meblami), należy zastosować
elastyczny przewód stalowy (patrz poniżej).
Podłączanie elastycznego przewodu stalowego do przyłącza
gwintowanego
Upewnić się, że przewód i uszczelki są zgodne z obowiązującymi przepisami
krajowymi.
W celu rozpoczęcia użycia przewodu, należy u sunąć przyłącze węża z
urządzenia (wlot gazu na urządzeniu posiada kształt gwintowanego cylindra
z przyłączem męskim 1/2).
! Wykonać połączenie w taki sposób, by długość przewodu nie przekraczała
maksymalnie 2 metrów, upewniając się, że przewód nie jest zmiażdżony i
nie styka się z częściami w ruchu.
Kontrola połączeń pod kątem szczelności
Po zakończeniu instalacji, należy sprawdzić szczelność przyłączy przewodu
przy użyciu roztworu mydlanego. Nigdy nie używać ognia.
Dostosowanie do różnych rodzajów gazu
Możliwe jest dostosowanie urządzenia do innego rodzaju gazu niż typ
ustawiony fabrycznie (jest to zaznaczone na tabliczce znamionowej na
pokrywie).
Dopasowanie płyty grzejnej

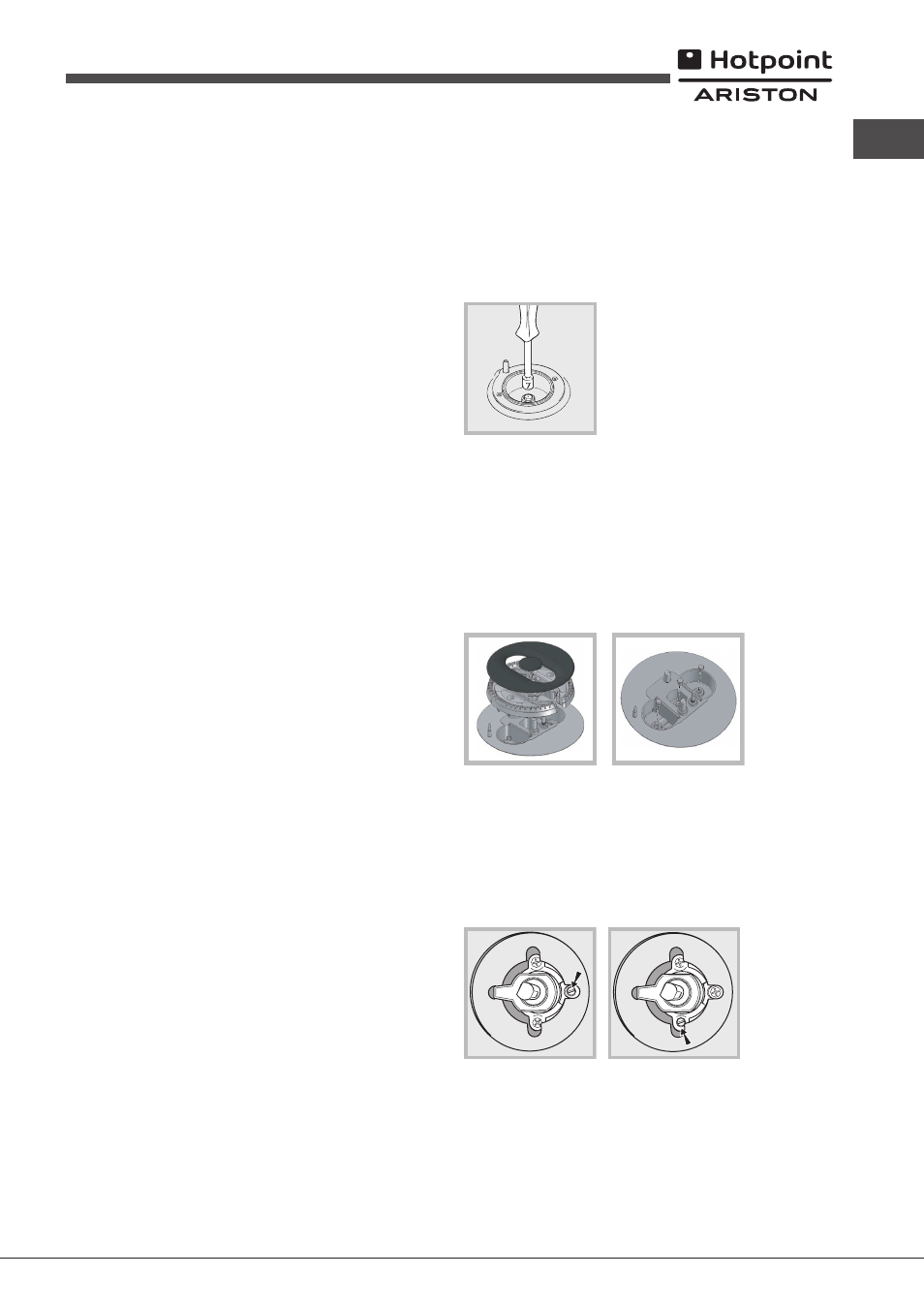

Wymiana dysz do palników płyty grzejnej:
1. Zdjąć ruszty płyty i wysunąć palniki z gniazd.
2. Odkręcić dysze za pomocą klucza 7
mm (patrz rysunek) i zastąpić je dyszami
dostosowanymi do nowego rodzaju gazu (patrz
tabela specyfikacji palnika i dyszy).
3. Wymienić wszystkie elementy, postępując
zgodnie ze wskazówkami zamieszczonymi
powyżej w odwrotnej kolejności.
Wymiana dysz na palnikach “z podwójnym płomieniem“
1. Usunąć ruszty płyty i wysunąć palniki z gniazd. Palnik składa się z 2
oddzielnych części (patrz rysunek);
2. Odkręcić palniki przy użyciu klucza 7 mm. Wewnętrzny palnik posiada
jedną dyszę, natomiast palnik zewnętrzny posiada dwie dysze (tej samej
wielkości). Wymienić dyszę na modele odpowiadające nowemu rodzajowi
gazu (patrz tabela 1).
3. Wymienić wszystkie części, powtarzając czynności w odwrotnej kolejności.
Regulacja minimalnego ustawienia palników:
1. Przekręcić kurek na pozycję minimalną.
2. Wyjść pokrętło i ustawić śrubę regulacyjną znajdującą się we wnętrzu lub
obok sworznia kurka, aż do uzyskania małego, ale stabilnego płomienia.
! Jeżeli urządzenie jest podłączone źródła ciekłego gazu, należy jak najmocniej
przykręcić śrubę regulacyjną.
3. Jeżeli palnik jest zapalony, należy szybko, kilka razy, zmienić pozycję
pokrętła z minimalnej na maksymalną, upewniając się, że płomień nie zgaśnie.
! Palniki nie wymagają regulacji powietrza pierwotnego.
! Po wyregulowaniu urządzenia w sposób umożliwiający działanie z
różnymi rodzajami gazu, należy wymienić starą tabliczkę znamionową na
nową, odpowiadającą nowemu rodzajowi gazu (tabliczki są dostępne w
Autoryzowanych Centrach Serwisowych).
